E
EPC Data

LOCK CYLINDER SET

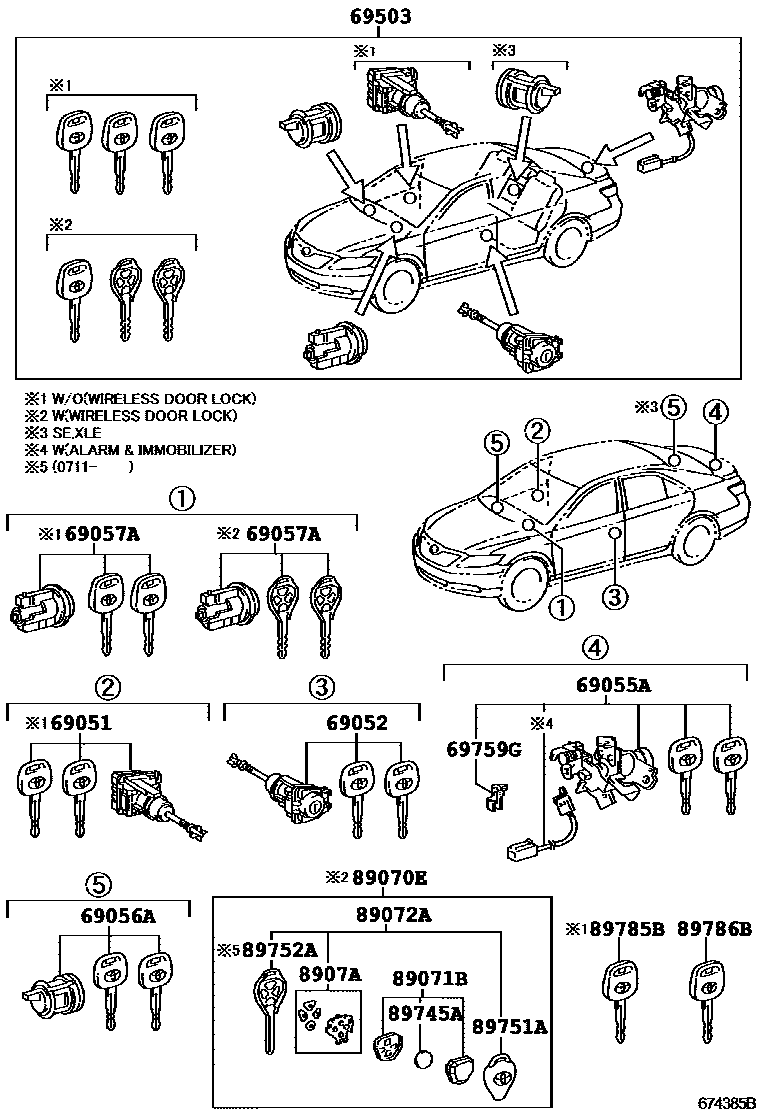

Parts diagram
69051CYLINDER & KEY SET, DOOR LOCK, RH
main69051-04020i200602-200903
WIRELESS DOOR LOCK-W/O
69052CYLINDER & KEY SET, DOOR LOCK, LH
main69052-06050i200903-201109
main69052-04020i200602-200903
WIRELESS DOOR LOCK-W/O
main69052-33300i200602-200903
WIRELESS DOOR LOCK-W(SMART ENTRY)&STARTING SYSTEM-PUSH BUTTON
69055ACYLINDER & KEY SET, LUGGAGE COMPARTMENT LOCK
main69055-06070i200602-200903
main69055-06080i200602-200903
ANTI-THEFT SYSTEM-W(ALARM & IMMOBILIZER)
main69055-06060supersedes 69055-06080i200903-201109
STARTING SYSTEM-PUSH BUTTON
main69055-33460i200903-201109
STARTING SYSTEM-PUSH BUTTON
69056ACYLINDER & KEY SET, GLOVE COMPARTMENT LOCK
main69056-06040i200903-201109
main69056-33200i200602-200903
WIRELESS DOOR LOCK-W(SMART ENTRY)&STARTING SYSTEM-PUSH BUTTON
69057ACYLINDER & KEY SET, IGNITION SWITCH LOCK
main69057-06150i200602-200808
main69057-06151i200809-200903
main69057-0T030i201002-201109
main69057-02361i201008-201109
WIRELESS DOOR LOCK-WITHOUT
main69057-04030i200903-201002
WIRELESS DOOR LOCK-WITHOUT
main69057-06270i201002-201007
WIRELESS DOOR LOCK-WITHOUT
69503CYLINDER SET, LOCK
main69005-06250i200602-200808
main69005-06251i200809-200903
main69005-06252i201002-201109
main69005-06270supersedes 69005-06281i200602-200808
ANTI-THEFT SYSTEM-W(ALARM & IMMOBILIZER)
main69005-06271i200809-200903
ANTI-THEFT SYSTEM-W(ALARM & IMMOBILIZER)
main69005-06272i201002-201109
main69005-06281i200903-201001
main69005-06282i201002-201109
main69005-06220i200903-201109
STARTING SYSTEM-PUSH BUTTON
main69005-06260i200602-200903
WIRELESS DOOR LOCK-W/O
main69005-06261i201002-201109
WIRELESS DOOR LOCK-WITHOUT
main69005-06290i200602-200903
WIRELESS DOOR LOCK-W(SMART ENTRY)&STARTING SYSTEM-PUSH BUTTON
69759GSNAP, LUGGAGE DOOR LOCK CYLINDER
main69759-06020i200903-201109
main69759-24080i200903-201109
STARTING SYSTEM-PUSH BUTTON
89070ETRANSMITTER ASSY, DOOR CONTROL
main89070-06230i200602-200606
BLANK KEY; STARTING SYSTEM-PUSH BUTTON,BLANK KEY; WIRELESS DOOR LOCK-W/O,BLANK KEY
main89070-06231i200606-200710
BLANK KEY; STARTING SYSTEM-PUSH BUTTON,BLANK KEY; WIRELESS DOOR LOCK-W/O,BLANK KEY
main89070-06232i200711-200903
BLANK KEY; STARTING SYSTEM-PUSH BUTTON,BLANK KEY; WIRELESS DOOR LOCK-W/O,BLANK KEY
main89070-06500i201009-201102
BLANK KEY; STARTING SYSTEM-PUSH BUTTON,BLANK KEY; WIRELESS DOOR LOCK-WITHOUT,BLANK KEY
main89070-06650i201102-201109
BLANK KEY; STARTING SYSTEM-PUSH BUTTON,BLANK KEY; WIRELESS DOOR LOCK-WITHOUT,BLANK KEY
89071BMODULE SET, TRANSMITTER SUB-ASSY, DOOR CONTROL
main89071-06040×2i200602-200606
STARTING SYSTEM-PUSH BUTTON; WIRELESS DOOR LOCK-W/O
main89071-06041×2i200802-200903
STARTING SYSTEM-PUSH BUTTON; WIRELESS DOOR LOCK-W/O
main89071-06170×2i201102-201109
ANTI-THEFT SYSTEM-W(ALARM & IMMOBILIZER)&STARTING SYSTEM-PUSH BUTTON; STARTING SYSTEM-PUSH BUTTON; WIRELESS DOOR LOCK-WITHOUT
89072AHOUSING SET, DOOR CONTROL TRANSMITTER
main89072-06190i201009-201102
STARTING SYSTEM-PUSH BUTTON; WIRELESS DOOR LOCK-WITHOUT
main89072-06440i201102-201109
STARTING SYSTEM-PUSH BUTTON; WIRELESS DOOR LOCK-WITHOUT
main89072-33470i200602-200710
STARTING SYSTEM-PUSH BUTTON; WIRELESS DOOR LOCK-W/O
main89072-33471i200711-200903
STARTING SYSTEM-PUSH BUTTON; WIRELESS DOOR LOCK-W/O
8907ASWITCH SET, TRANSMITTER
main8907A-33010×2i200602-200903
STARTING SYSTEM-PUSH BUTTON; WIRELESS DOOR LOCK-W/O
89745ABATTERY, TRANSMITTER
main89745-48030i200602-200903
STARTING SYSTEM-PUSH BUTTON; WIRELESS DOOR LOCK-W/O
main89745-52020i200602-200903
STARTING SYSTEM-PUSH BUTTON
89751ACOVER, TRANSMITTER HOUSING
main89751-06090×2i201009-201102
ANTI-THEFT SYSTEM-W(ALARM & IMMOBILIZER)&STARTING SYSTEM-PUSH BUTTON; STARTING SYSTEM-PUSH BUTTON; WIRELESS DOOR LOCK-WITHOUT
main89751-0R030×2i201102-201109
ANTI-THEFT SYSTEM-W(ALARM & IMMOBILIZER)&STARTING SYSTEM-PUSH BUTTON; STARTING SYSTEM-PUSH BUTTON; WIRELESS DOOR LOCK-WITHOUT
main89751-33070×2i200602-200903
STARTING SYSTEM-PUSH BUTTON; WIRELESS DOOR LOCK-W/O
89752ACASE, TRANSMITTER HOUSING
main89752-0T030i201009-201109
STARTING SYSTEM-PUSH BUTTON; WIRELESS DOOR LOCK-WITHOUT
main89752-28071i200903-201009
STARTING SYSTEM-PUSH BUTTON; WIRELESS DOOR LOCK-WITHOUT
89785BTRANSMITTER, TRANSPONDER KEY MASTER
main89785-08020i200602-200903
WIRELESS DOOR LOCK-W/O
main89785-08040i201009-201109
WIRELESS DOOR LOCK-WITHOUT
89786BTRANSMITTER, TRANSPONDER KEY SUB
main89786-08020i200602-200903
BLANK KEY; BLANK KEY,STARTING SYSTEM-PUSH BUTTON
main89786-08040i201009-201109
BLANK KEY; BLANK KEY,STARTING SYSTEM-PUSH BUTTON

16 parts on this diagram · 2 diagrams in section
