STARTER

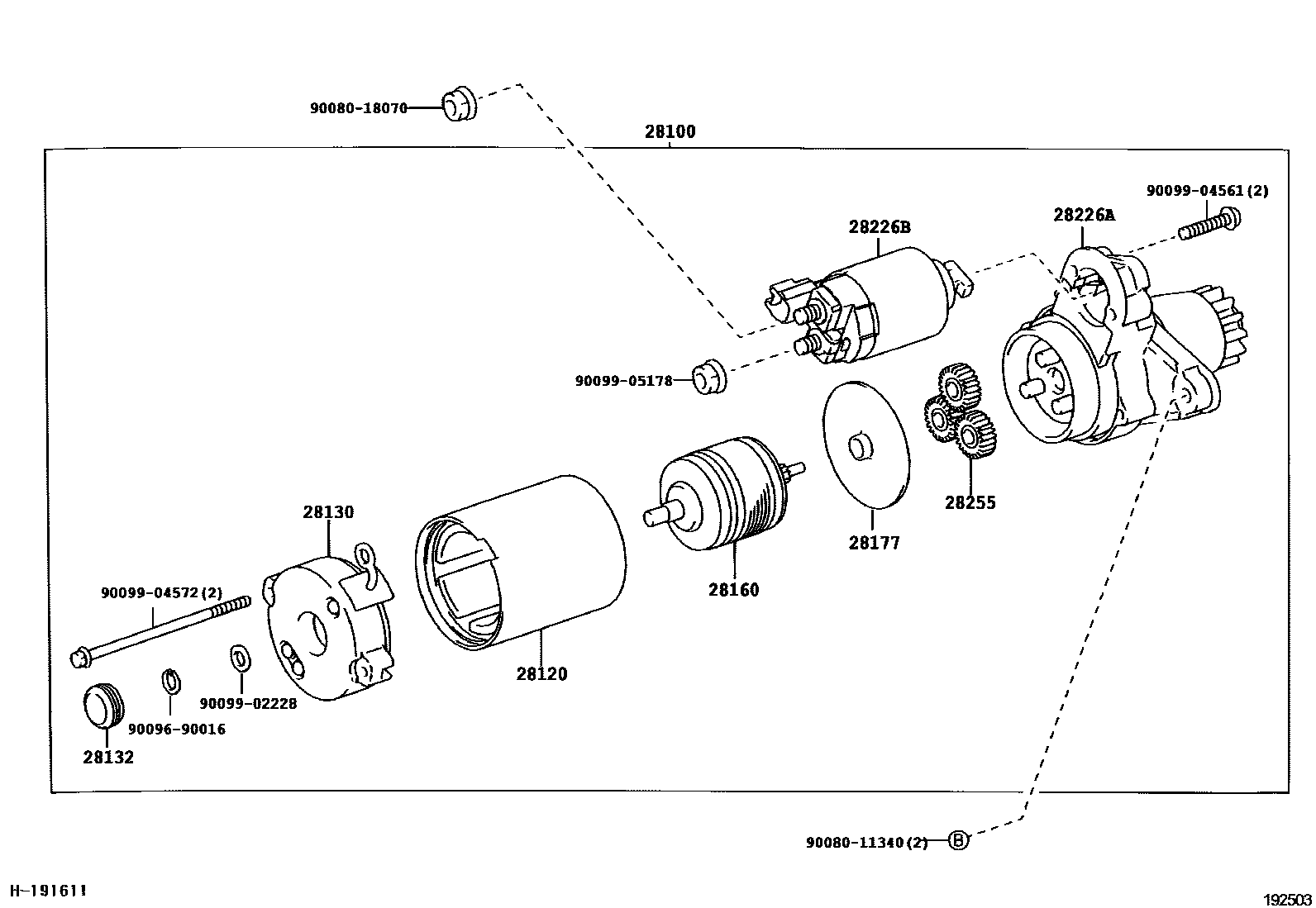

Parts diagram
28100STARTER ASSY
main28100-0A010i200602-200903
12V 1.7KW
main28100-0V010i200903-200904
12V 1.7KW
main28100-0V011i200904-200911
12V 1.7KW
main28100-0V012i200912-201109
12V 1.7KW
28120YOKE ASSY, STARTER
main28120-0P030i200903-201109
main28120-28040i200602-200808
main28120-28060i200808-200903
28130FRAME ASSY, STARTER COMMUTATOR END
main28130-20020i200602-200903
28132COVER, STARTER BEARING(FOR DRIVE HOUSING)
main28132-28040i200602-200903
28160ARMATURE ASSY, STARTER
main28160-28040i200903-201109
28177PLATE(FOR STARTER ARMATURE)
main28177-28040i200602-200903
28226ASTARTER KIT, MOTOR TERMINAL
main28226-28041i200602-200903
28226BSTARTER KIT, REPAIR SERVICE
main28226-0P030i200903-201109
main28226-28051i200602-200903
28255GEAR, PLANET
main28255-0A010×3i201012-201109
main28255-20020×3i200602-200903
9008011340
9008018070
9009690016
9009902228
9009904561
9009904572
9009905178

16 parts on this diagram · 2 diagrams in section
