VENTILATION HOSE

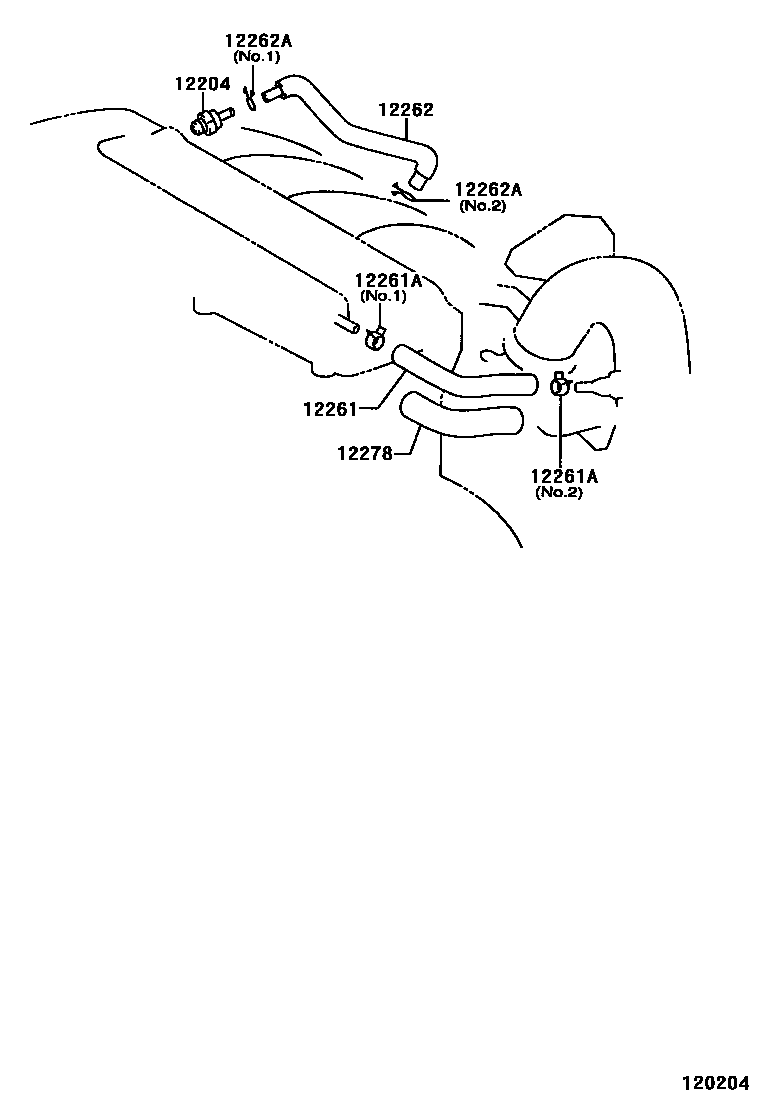

Parts diagram
12204VALVE SUB-ASSY, VENTILATION
main12204-20020i200203-200301
main12204-20040i200412-200602
main12204-20060i200411-200412
main12204-28020i200406
12261HOSE, VENTILATION
main12261-0H010i200107-200406
main12261-20011i200107-200301
main12261-20090i200411-200509
main12261-20091i200509-200602
12261ACLIP OR CLAMP(FOR VENTILATION HOSE)
main90080-46349×2i200406
NO.1 & NO.2
main90467-14017×2i200107-200301
main90467-20005i200107-200309
NO.2
main96134-41900i200107-200309
NO.1
12262HOSE, VENTILATION, NO.2
main12261-0A020i200107-200309
main12262-0H010i200406
12262ACLIP(FOR VENTILATION HOSE NO.2)
main90467-13103i200406-200602
NO.1
main90467-16035i200107-200406
*107,NO.2
main90467-17013i200107-200406
*108,NO.2
main96134-41900i200301-200406
NO.2
main96134-51700i200107-200406
NO.1
12278INSULATOR, VENTILATION HOSE HEAT
main12278-AA010i200107-200406
main12278-AB010i200406

6 parts on this diagram · 3 diagrams in section
