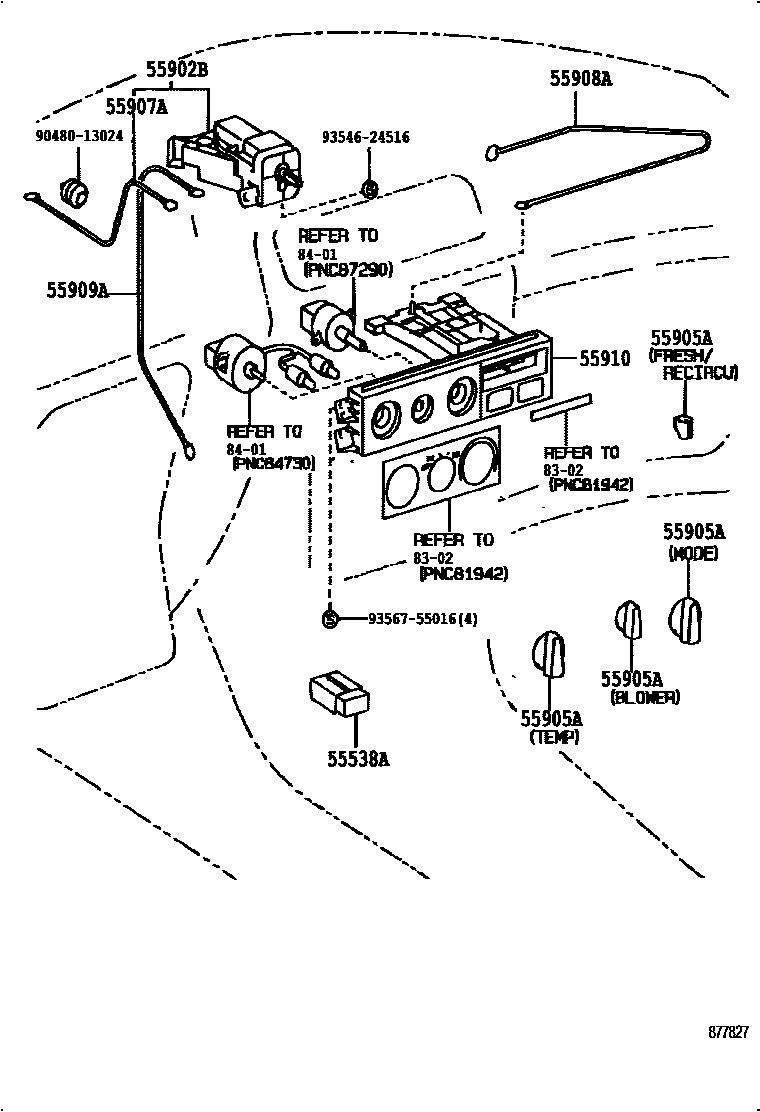

HEATING & AIR CONDITIONING - CONTROL & AIR DUCT

0001 1LEVER CONTROL TYPE 0002 1PUSH CONTROL TYPE 0003 1AIR DUCT

55538ACOVER, COOLER SWITCH HOLE

main55538-33010iMCV10,SXV10,VCV10..JPP..DX199106-199608

55902BCONTROL SUB-ASSY, HEATER

main55902-06010iMCV10,SXV10..JPP..(DX,LE,SE)199404-199608

LCI

main55902-33010iSXV10,VCV10..JPP..XLE;SXV10,VCV10..JPP..LE..CND199106-199107

main55902-33011iSXV10,VCV10..JPP..XLE;SXV10,VCV10..JPP..LE..CND199107-199203

main55902-33012iMCV10,SXV10,VCV10..JPP..XLE;MCV10,SXV10,VCV10..JPP..LE..CND199203-199608

main55902-33040iSXV10..JPP..DX;SXV10..JPP..LE..USA;VCV10..JPP..DX..CND;VCV10..JPP..(DX,LE)..USA199106-199107

main55902-33041iSXV10..JPP..DX;SXV10..JPP..LE..USA;VCV10..JPP..DX..CND;VCV10..JPP..(DX,LE,SE)..USA199107-199203

main55902-33042iVCV10..JPP..DX..CND;MCV10,SXV10..JPP..DX;VCV10..JPP..(DX,LE,SE)..USA;MCV10,SXV10..JPP..(LE,SE)..USA199203-199404

55905AKNOB, HEATER CONTROL

main55905-06010iMCV10,SXV10..JPP..(DX,LE,SE)199404-199408

MODE OR TEMP

main55905-06030iMCV10,SXV10..JPP..(DX,LE,SE)199404-199408

BLOWER

main55905-06040iMCV10,SXV10..JPP..(DX,LE,SE)199404-199608

FRESH

main55905-20380iVCV10..JPP..DX..CND;MCV10,SXV10..JPP..DX;VCV10..JPP..(DX,LE,SE)..USA;MCV10,SXV10..JPP..(LE,SE)..USA199106-199608

FRESH/RECIRCU

main55905-33010×2iMCV10,SXV10,VCV10..JPP..XLE;MCV10,SXV10,VCV10..JPP..LE..CND199106-199408

BLOWER SWITCH & TEMP

main55905-33030iMCV10,SXV10..JPP..(DX,LE,SE)199408-199608

MODE

main55905-33040iVCV10..JPP..DX..CND;MCV10,SXV10..JPP..DX;VCV10..JPP..(DX,LE,SE)..USA;MCV10,SXV10..JPP..(LE,SE)..USA199106-199408

BLOWER SWITCH

main55905-33050iMCV10,SXV10,VCV10..JPP..XLE;MCV10,SXV10,VCV10..JPP..LE..CND199106-199608

FACE

main55905-33060iMCV10,SXV10..JPP..XLE199408-199608

FACE/FOOT

main55905-33070iMCV10,SXV10,VCV10..JPP..XLE;MCV10,SXV10,VCV10..JPP..LE..CND199106-199608

FOOT

main55905-33080iMCV10,SXV10..JPP..XLE199408-199608

DEF/FOOT

main55905-33090iMCV10,SXV10..JPP..XLE199408-199608

DEF

main55905-33100iSXV10,VCV10..JPP..LE..CND; SXV10,VCV10..JPP..XLE199106-199308

A/C; DEALER OPTION,A/C

main55905-33110iMCV10,SXV10,VCV10..JPP..XLE;MCV10,SXV10,VCV10..JPP..LE..CND199106-199608

FRESH/RECIRCU

main55905-33190iSXV10,VCV10..JPP..LE..CND199106-199308

MAKER OPTION,A/C

55907ACABLE SUB-ASSY, WATER VALVE CONTROL

main55907-06010iMCV10,SXV10..JPP..(DX,LE,SE)199404-199608

LCI

main55907-33020iMCV10,SXV10..JPP..(DX,LE,SE)199404-199608

KOJIMA

main55907-33030iMCV10,SXV10,VCV10..JPP..XLE;MCV10,SXV10,VCV10..JPP..LE..CND199106-199608

55908ACABLE SUB-ASSY, AIR INLET DAMPER CONTROL

main55908-06010iVCV10..JPP..DX..CND;MCV10,SXV10..JPP..DX;VCV10..JPP..(DX,LE,SE)..USA;MCV10,SXV10..JPP..(LE,SE)..USA199201-199408

*ND USA

main55908-06020iMCV10,SXV10..JPP..(DX,LE,SE)199408-199608

*ND USA

main55908-33010iSXV10..JPP..DX;SXV10..JPP..LE..USA;VCV10..JPP..DX..CND;VCV10..JPP..(DX,LE,SE)..USA199106-199308

main55908-33030iMCV10,SXV10..JPP..(DX,LE,SE)199408-199608

*ND

55909ACABLE SUB-ASSY, AIRMIX DAMPER CONTROL

main55909-06010iMCV10,SXV10,VCV10..JPP199201-199608

*ND USA

main55909-33010iSXV10,VCV10..JPP..LE..CND; VCV10..JPP..USA;SXV10..JPP..LE..USA;VCV10..JPP..DX..CND;SXV10..JPP..(DX,XLE)199201-199308

MANUAL *AIC

55910CONTROL ASSY, HEATER OR BOOST VENTILATOR

main55910-06010iMCV10,SXV10..JPP..(DX,LE,SE)199404-199608

LCI

main55910-33020iVCV10..JPP..DX..CND;MCV10,SXV10..JPP..DX;VCV10..JPP..(DX,LE,SE)..USA;MCV10,SXV10..JPP..(LE,SE)..USA199106-199404

8302INDICATOR

→ Go to FIG 83-02

8401SWITCH & RELAY & COMPUTER

→ Go to FIG 84-01

9048013024

main90480-13024

9354624516

main93546-24516

9356755016

main93567-55016

12 parts on this diagram · 3 diagrams in section
