BACK UP LAMP

0001 1 0002 1 0003 1

76825APROTECTOR, BACK DOOR OUTSIDE GARNISH

main76825-33010iMCV10,SXV10,VCV10..JPP..(DX,SE)199106-199408

81670LAMP ASSY, BACK-UP, RH

main81670-33040iMCV10,SXV10,VCV10..JPP..(DX,SE)199106-199408

81670ALAMP ASSY, BACK-UP

main76801-33010iMCV10,SXV10,VCV10..JPP..(DX,SE)199106-199408

main81670-33010iMCV10,SXV10,VCV10..JPP..(LE,XLE)199106-199408

main81670-33110iMCV10,SXV10..JPP199408-199608

81670BBULB(FOR BACK-UP LAMP)

main99132-11270×2iMCV10,SXV10,VCV10..JPP199106-199608

12V 27W

main99132-21270×2iMCV10,SXV10,VCV10..JPP..(LE,XLE)199106-199408

12V 27/8W

81671LENS, BACK-UP LAMP, RH

main81671-33040iMCV10,SXV10,VCV10..JPP..(DX,SE)199106-199408

81671BGARNISH, BACK-DOOR, OUTSIDE

main76811-33010iMCV10,SXV10,VCV10..JPP..(DX,SE)199106-199408

main76811-33020-A0iMCV10,SXV10..JPP199408-199608

SUPER WHITE 2,040

main76811-33020-A1iMCV10,SXV10..JPP..LE199604-199605

COLLECTOR EDITION,SUPER WHITE PM,28Y

main76811-33020-B0iMCV10,SXV10..JPP199408-199608

BLUISH SILVER ME.,1A0

main76811-33020-C0iMCV10,SXV10..JPP199408-199608

BLACK,202

main76811-33020-D1iMCV10,SXV10..JPP199408-199508

RED MM,3K4

main76811-33020-D2iMCV10,SXV10..JPP199508-199608

MAGENTA MC.,3L3

main76811-33020-E0iMCV10,SXV10..JPP199408-199608

BEIGE ME.,4M9

main76811-33020-G0iMCV10,SXV10..JPP199408-199608

GREENISH SILVER M.M,6L3

main76811-33020-G1iMCV10,SXV10..JPP199408-199508

DK GREEN MICA,6M1

main76811-33020-G2iMCV10,SXV10..JPP199508-199608

DK.GREEN M.M.,6P2

main76811-33020-J0iMCV10,SXV10..JPP199408-199608

DK.BLUE M.M.,8K0

main76811-33020-K0iMCV10,SXV10..JPP199408-199608

GRAYISH PURPLE M,923

81674GASKET, BACK-UP LAMP BODY, RH

main81674-33021iMCV10,SXV10,VCV10..JPP..(LE,XLE)199106-199408

main81674-33050iMCV10,SXV10,VCV10..JPP..(DX,SE)199106-199408

main81674-33110iMCV10,SXV10..JPP199408-199608

81675SOCKET & WIRE, BACK-UP LAMP

main81675-33010×2iMCV10,SXV10,VCV10..JPP..(LE,XLE)199106-199408

main81675-33040×2iMCV10,SXV10,VCV10..JPP..(DX,SE)199106-199408

main81675-33110×2iMCV10,SXV10..JPP199408-199608

81680LAMP ASSY, BACK UP, LH

main81680-33030iMCV10,SXV10,VCV10..JPP..(DX,SE)199106-199408

81681LENS, BACK-UP LAMP, LH

main81681-33030iMCV10,SXV10,VCV10..JPP..(DX,SE)199106-199408

81684GASKET, BACK UP LAMP BODY, LH

main81674-33050iMCV10,SXV10,VCV10..JPP199106-199408

main81674-33110iMCV10,SXV10..JPP199408-199608

9006902014

main90069-02014

9006904007

main90069-04007

9017905095

main90179-05095

9043004006

main90430-04006

9046706123

main90467-06123

9046710134

main90467-10134

9354014012

main93540-14012

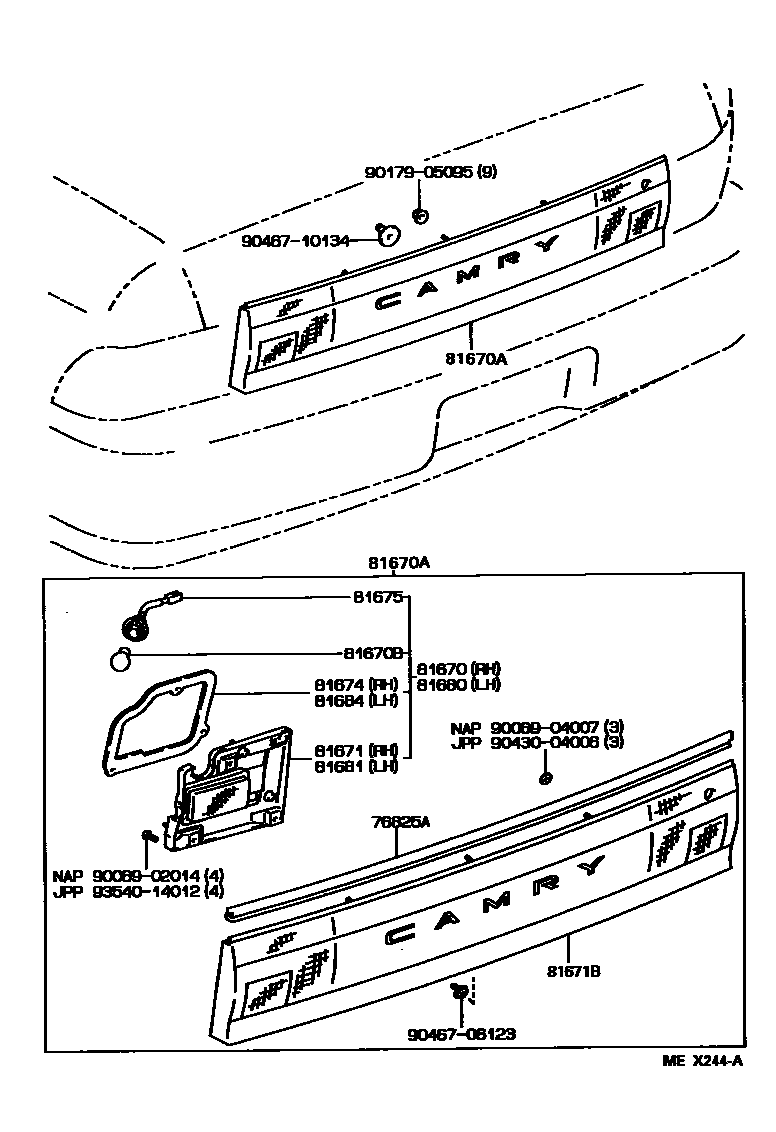

18 parts on this diagram · 3 diagrams in section
