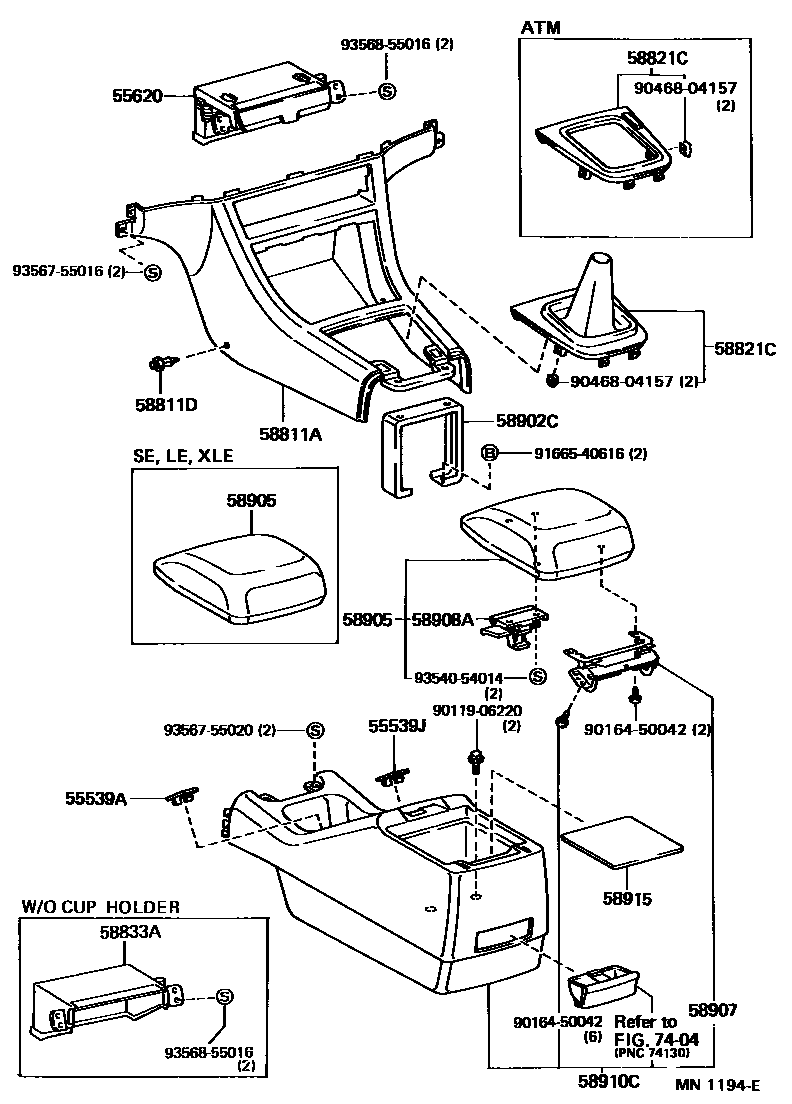

CONSOLE BOX & BRACKET

0001 1 0003 1(9202- )SPORTS PACKAGE 0004 1

55539ACOVER, SPARE SWITCH HOLE

main55539-32040-02iSXV10..JPP;VCV10..JPP..SE;VCV10..JPP..MTM..CND199106-199206

TAUPE,TRIM9#

main55539-32040-03iVCV10..JPP..ATM..LE..CND199202-199206

SPORTS PACKAGE-*99,MEDIUM GRAY,TRIM1#

main55539-32040-04iSXV10..JPP;VCV10..JPP..MTM199106-199202

DARK BLUE,TRIM8#

main55539-32040-E2iSXV10..JPP..ATM;SXV10..JPP..MTM..DX;MCV10,VCV10..JPP..SE;VCV10..JPP..MTM..CND199206-199608

OAK,TRIM4#

main55539-32040-K0iSXV10..JPP;MCV10,VCV10..JPP..SE;VCV10..JPP..MTM..CND199206-199608

TAUPE,TRIM9#

main55539-32040-S4iSXV10..JPP;MCV10,VCV10..JPP..SE;VCV10..JPP..MTM..CND199206-199608

MI.GRAY,TRIM1#

main55539-32040-W3iSXV10..JPP;VCV10..JPP..SE;VCV10..JPP..MTM..CND; VCV10..JPP..ATM..LE..CND199202-199308

DARK BLUE,TRIM8#; SPORTS PACKAGE-*99,DARK BLUE,TRIM8#

55539JCOVER, SPARE SWITCH HOLE

main55539-32040-02iVCV10..JPP..ATM..LE..CND199202-199206

SPORTS PACKAGE-*99,TAUPE,TRIM9#

main55539-32040-03iSXV10..JPP;VCV10..JPP..SE;VCV10..JPP..MTM..CND199106-199206

MEDIUM GRAY,TRIM1#

main55539-32040-04iSXV10..JPP;VCV10..JPP..MTM199106-199202

DARK BLUE,TRIM8#

main55539-32040-E2iMCV10,VCV10..JPP..ATM..LE..CND199206-199402

SPORTS PACKAGE-*99,OAK,TRIM4#

main55539-32040-K0iSXV10..JPP;MCV10,VCV10..JPP..SE;VCV10..JPP..MTM..CND199206-199608

TAUPE,TRIM9#

main55539-32040-S4iMCV10,VCV10..JPP..ATM..LE..CND199206-199402

SPORTS PACKAGE-*99,MI.GRAY,TRIM1#

main55539-32040-W3iSXV10..JPP;VCV10..JPP..SE;VCV10..JPP..MTM..CND; VCV10..JPP..ATM..LE..CND199202-199308

DARK BLUE,TRIM8#; SPORTS PACKAGE-*99,DARK BLUE,TRIM8#

55620HOLDER ASSY, INSTRUMENT PANEL CUP

main55620-06010-B0iMCV10,SXV10..JPP199312-199608

MEDIUM GRAY,TRIM1#

main55620-06010-E0iMCV10,SXV10..JPP199312-199608

OAK,TRIM4#

main55620-06010-K0iMCV10,SXV10..JPP199312-199608

TAUPE,TRIM9#

main55620-33010-02iSXV10,VCV10..JPP199106-199109

TAUPE,TRIM9#

main55620-33010-03iSXV10,VCV10..JPP199106-199109

MEDIUM GRAY,TRIM1#

main55620-33010-04iSXV10,VCV10..JPP199106-199109

DARK BLUE,TRIM8#

main55620-33010-E0iSXV10..JPP..ATM;MCV10,VCV10..JPP;SXV10..JPP..MTM..DX199206-199608

OAK,TRIM4#

main55620-33010-K0iMCV10,SXV10,VCV10..JPP199109-199608

TAUPE,TRIM9#

main55620-33010-S4iMCV10,SXV10,VCV10..JPP199109-199608

MEDIUM GRAY,TRIM1#

main55620-33010-W3iSXV10,VCV10..JPP199109-199308

DARK BLUE,TRIM8#

58811ABOX, CONSOLE, FRONT

main58810-33010-02iMCV10,SXV10,VCV10..JPP199106-199408

TAUPE,TRIM9#

main58810-33010-03iMCV10,SXV10,VCV10..JPP199106-199408

MEDIUM GRAY,TRIM1#

main58810-33010-04iSXV10,VCV10..JPP199106-199308

DARK BLUE,TRIM8#

main58810-33010-E0iSXV10..JPP..ATM;MCV10,VCV10..JPP;SXV10..JPP..MTM..DX199206-199608

OAK,TRIM4#

main58810-33010-K0iMCV10,SXV10..JPP199408-199608

TAUPE,TRIM9#

main58810-33010-S4iMCV10,SXV10..JPP199408-199608

MD.GRAY,TRIM1#

58811DCLIP(FOR CONSOLE BOX)

main90467-06144-B0×2iSXV10,VCV10..JPP199106-199109

MEDIUM GRAY,TRIM1#

main90467-06144-J0×2iSXV10,VCV10..JPP199106-199109

DARK BLUE,TRIM8#

main90467-06144-K0×2iSXV10,VCV10..JPP199106-199109

TAUPE,TRIM9#

main90467-06151-B0×2iMCV10,SXV10,VCV10..JPP199109-199608

MEDIUM GRAY,TRIM1#

main90467-06151-E0×2iSXV10..JPP..ATM;MCV10,VCV10..JPP;SXV10..JPP..MTM..DX199207-199608

OAK,TRIM4#

main90467-06151-J0×2iSXV10,VCV10..JPP199109-199308

DARK BLUE,TRIM8#

main90467-06151-K0×2iMCV10,SXV10,VCV10..JPP199109-199608

TAUPE,TRIM9#

58821CPANEL, CONSOLE, UPPER

main58804-33010-B0iSXV10,VCV10..JPP..MTM..(DX,LE)199106-199608

MEDIUM GRAY,TRIM1#

main58804-33010-E0iSXV10..JPP..MTM..DX;VCV10..JPP..MTM..CND199206-199608

OAK,TRIM4#

main58804-33010-J0iSXV10,VCV10..JPP..MTM..(DX,LE)199106-199308

DARK BLUE,TRIM8#

main58804-33010-K0iSXV10,VCV10..JPP..MTM..(DX,LE)199106-199608

TAUPE,TRIM9#

main58804-33020-02iMCV10,SXV10,VCV10..JPP..ATM199106-199408

TAUPE,TRIM9#

main58804-33020-03iMCV10,SXV10,VCV10..JPP..ATM199106-199408

MEDIUM GRAY,TRIM1#

main58804-33020-04iSXV10,VCV10..JPP..ATM199106-199308

DARK BLUE,TRIM8#

main58804-33020-E0iMCV10,SXV10,VCV10..JPP..ATM199206-199608

OAK,TRIM4#

main58804-33020-K0iMCV10,SXV10..JPP..ATM199408-199608

TAUPE,TRIM9#

main58804-33020-S4iMCV10,SXV10..JPP..ATM199408-199608

MD.GRAY,TRIM1#

main58804-33080-B0iVCV10..JPP..MTM..CND; VCV10..JPP..MTM..USA199202-199308

MEDIUM GRAY,TRIM1#; SPORTS PACKAGE-*99,MEDIUM GRAY,TRIM1#

main58804-33080-E0iVCV10..JPP..MTM..CND; VCV10..JPP..MTM..USA199206-199308

OAK,TRIM4#; SPORTS PACKAGE-*99,OAK,TRIM4#

main58804-33080-J0iVCV10..JPP..MTM..CND; VCV10..JPP..MTM..USA199202-199308

DARK BLUE,TRIM8#; SPORTS PACKAGE-*99,DARK BLUE,TRIM8#

main58804-33080-K0iVCV10..JPP..MTM..CND; VCV10..JPP..MTM..USA199202-199308

SPORTS PACKAGE-*99,TAUPE,TRIM9#; TAUPE,TRIM9#

58833ACOVER, CONSOLE, UPPER

main58833-33010-02iSXV10..JPP..DX..USA199111-199203

TAUPE,TRIM9#

main58833-33010-03iSXV10..JPP..DX..USA199111-199203

MEDIUM GRAY,TRIM1#

main58833-33010-04iSXV10..JPP..DX..USA199111-199203

DARK BLUE,TRIM8#

main58833-33010-B0iSXV10..JPP..DX..USA199203-199408

MEDIUM GRAY,TRIM1#

main58833-33010-E0iSXV10..JPP..DX..USA199208-199408

OAK,TRIM4#

main58833-33010-J0iSXV10..JPP..DX..USA199203-199308

DARK BLUE,TRIM8#

main58833-33010-K0iSXV10..JPP..DX..USA199203-199408

TAUPE,TRIM9#

58902CBRACKET SUB-ASSY, CONSOLE BOX MOUNTING

main58902-33010iSXV10,VCV10..JPP..MTM199106-199608

58905DOOR SUB-ASSY, CONSOLE COMPARTMENT

main58905-33010-02iMCV10,VCV10..JPP..SE;SXV10..JPP..(LE,XLE);VCV10..JPP..MTM..CND199106-199408

TAUPE,TRIM9#

main58905-33010-03iMCV10,VCV10..JPP..SE;SXV10..JPP..(LE,XLE);VCV10..JPP..MTM..CND199106-199408

MEDIUM GRAY,TRIM1#

main58905-33010-04iVCV10..JPP..ATM..LE..CND199202-199308

SPORTS PACKAGE-*99,DARK BLUE,TRIM8#

main58905-33010-E0iMCV10,VCV10..JPP..SE;VCV10..JPP..MTM..CND;SXV10..JPP..ATM..(LE,XLE)199206-199608

OAK,TRIM4#

main58905-33010-K0iMCV10..JPP..SE;SXV10..JPP..(LE,XLE)199408-199608

TAUPE,TRIM9#

main58905-33010-S4iMCV10..JPP..SE;SXV10..JPP..(LE,XLE)199408-199608

MD.GRAY,TRIM1#

main58905-33020-02iSXV10..JPP..DX199106-199109

TAUPE,TRIM9#

main58905-33020-03iSXV10..JPP..DX199106-199109

MEDIUM GRAY,TRIM1#

main58905-33020-04iSXV10..JPP..DX199106-199109

DARK BLUE,TRIM8#

main58905-33020-E0iSXV10..JPP..DX199206-199608

OAK,TRIM4#

main58905-33020-K0iSXV10..JPP..DX199109-199608

TAUPE,TRIM9#

main58905-33020-S4iSXV10..JPP..DX199109-199608

MEDIUM GRAY,TRIM1#

main58905-33020-W3iSXV10..JPP..DX199109-199308

DARK BLUE,TRIM8#

main58905-33050-B0iMCV10,VCV10..JPP..ATM..(DX,LE,XLE)199106-199608

MEDIUM GRAY,TRIM1#

main58905-33050-E0iMCV10,VCV10..JPP..ATM..(DX,LE,XLE)199206-199608

OAK,TRIM4#

main58905-33050-J0iVCV10..JPP..ATM..(DX,LE,XLE)199106-199308

DARK BLUE,TRIM8#

main58905-33050-K0iMCV10,VCV10..JPP..ATM..(DX,LE,XLE)199106-199608

TAUPE,TRIM9#

58907HINGE SUB-ASSY, CONSOLE COMPARTMENT DOOR

main58907-33010iMCV10,VCV10..JPP..ATM..LE..CND199202-199402

SPORTS PACKAGE-*99

main58907-33020iMCV10,VCV10..JPP..ATM..(DX,LE,XLE)199106-199608

58908ALOCK SUB-ASSY, CONSOLE COMPARTMENT DOOR

main58908-50010iSXV10..JPP..DX199106-199608

58910CBOX ASSY, CONSOLE, REAR

main58910-33010-02iSXV10..JPP;MCV10,VCV10..JPP..SE;VCV10..JPP..MTM..CND199106-199408

TAUPE,TRIM9#

main58910-33010-03iMCV10,VCV10..JPP..ATM..LE..CND199202-199402

SPORTS PACKAGE-*99,MEDIUM GRAY,TRIM1#

main58910-33010-04iVCV10..JPP..ATM..LE..CND199202-199308

SPORTS PACKAGE-*99,DARK BLUE,TRIM8#

main58910-33010-E0iMCV10,VCV10..JPP..ATM..LE..CND199206-199402

SPORTS PACKAGE-*99,OAK,TRIM4#

main58910-33010-K0iSXV10..JPP;MCV10..JPP..SE199408-199608

TAUPE,TRIM9#

main58910-33010-S4iSXV10..JPP;MCV10..JPP..SE199408-199608

MD.GRAY,TRIM1#

main58910-33060-B0iMCV10,VCV10..JPP..ATM..(DX,LE,XLE)199106-199608

MEDIUM GRAY,TRIM1#

main58910-33060-E0iMCV10,VCV10..JPP..ATM..(DX,LE,XLE)199206-199608

OAK,TRIM4#

main58910-33060-J0iVCV10..JPP..ATM..(DX,LE,XLE)199106-199308

DARK BLUE,TRIM8#

main58910-33060-K0iMCV10,VCV10..JPP..ATM..(DX,LE,XLE)199106-199608

TAUPE,TRIM9#

58915PANEL, BOX BOTTOM

main58915-33010iSXV10..JPP;VCV10..JPP..MTM199106-199111

main58915-33011iMCV10,VCV10..JPP..ATM..LE..CND199301-199402

SPORTS PACKAGE-*99

main58915-33030iVCV10..JPP..ATM..(DX,LE,XLE)199106-199301

main58915-33031iMCV10,VCV10..JPP..ATM..(DX,LE,XLE)199301-199608

7404ASH RECEPTACLE

→ Go to FIG 74-04

9011906220

main90119-06220

9016450042

main90164-50042

9046804157

main90468-04157

9166540616

main91665-40616

9354054014

main93540-54014

9356755016

main93567-55016

9356755020

main93567-55020

9356855016

main93568-55016

22 parts on this diagram · 3 diagrams in section
