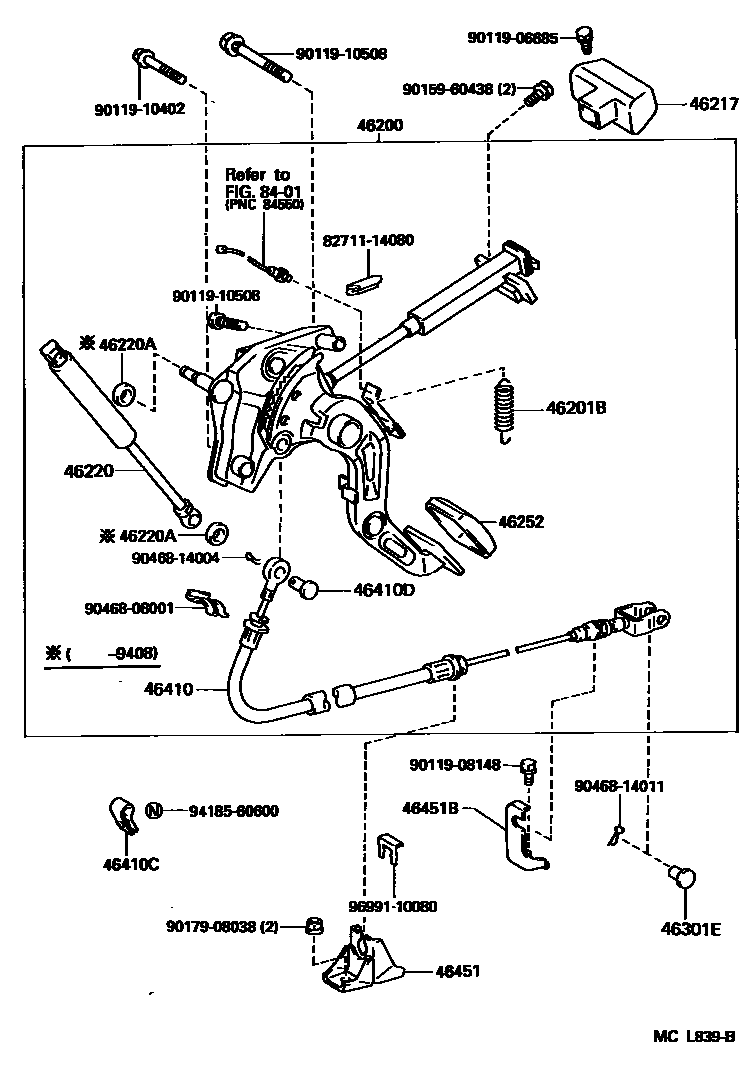

PARKING BRAKE & CABLE

0001 1 0002 1 0004 1 0006 1 0007 1

46200PEDAL ASSY, PARKING BRAKE CONTROL

main46200-33010iMCV10,VCV10..JPP..ATM..(DX,LE,XLE)199106-199608

46201BSPRING, TENSION

main90507-16023iMCV10,VCV10..JPP..ATM..(DX,LE,XLE)199106-199608

46217KNOB, PARKING BRAKE RELEASE ROD

main46217-06010-B0iSXV10..JPP199404-199608

MEDIUM GRAY,TRIM1#

main46217-06010-E0iSXV10..JPP199404-199608

OAK,TRIM4#

main46217-06010-K0iSXV10..JPP199404-199608

TAUPE,TRIM9#

main46217-17010-03iSXV10..JPP;VCV10..JPP..MTM199106-199109

MIDIUM GRAY,TRIM1#

main46217-17010-12iSXV10..JPP;VCV10..JPP..MTM199106-199109

TAUPE,TRIM9#

main46217-17010-14iSXV10..JPP;VCV10..JPP..MTM199106-199109

DARK BLUE,TRIM8#

main46217-17010-B0iSXV10..JPP199109-199608

MEDIUM GRAY,TRIM1#

main46217-17010-B0iMCV10,VCV10..JPP..ATM..LE..CND199202-199402

SPORTS PACKAGE,MEDIUM GRAY,TRIM1#

main46217-17010-C0iMCV10..JPP..LE..CND199208-199402

SPORTS PACKAGE,BLACK,TRIM4#,9#

main46217-17010-C0iMCV10..JPP..LE..CND199208-199402

SPORTS PACKAGE,BLACK,TRIM4#

main46217-17010-C0iMCV10..JPP..SE199208-199608

BLACK,TRIM1#,4#,9#

main46217-17010-C0iMCV10..JPP..SE199208-199608

BLACK,TRIM4#

main46217-17010-E0iSXV10..JPP..ATM;SXV10..JPP..MTM..DX;VCV10..JPP..MTM..CND199206-199608

OAK,TRIM4#

main46217-17010-E0iMCV10,VCV10..JPP..ATM..LE..CND199206-199402

SPORTS PACKAGE,OAK,TRIM4#

main46217-17010-J0iVCV10..JPP..ATM..LE..CND199202-199308

SPORTS PACKAGE,DARK BLUE,TRIM8#

main46217-17010-J0iSXV10..JPP;VCV10..JPP..SE;VCV10..JPP..MTM..CND199109-199308

DARK BLUE,TRIM8#

main46217-17010-K0iSXV10..JPP;VCV10..JPP..SE;VCV10..JPP..MTM..CND199109-199608

TAUPE,TRIM9#

main46217-17010-K0iMCV10,VCV10..JPP..ATM..LE..CND199202-199402

SPORTS PACKAGE,TAUPE,TRIM9#

main46217-33010iMCV10,VCV10..JPP..ATM..(DX,LE,XLE)199106-199608

46220ABSORBER ASSY, PARKING BRAKE PEDAL RETURN

main46220-30010iMCV10,VCV10..JPP..ATM..(DX,LE,XLE)199106-199608

46220ACUSHION(FOR PARKING BRAKE PEDAL RETURN ABSORBER)

main90540-07010iMCV10,VCV10..JPP..ATM..(DX,LE,XLE)199106-199408

46252PAD, PARKING PEDAL

main46252-20010iMCV10,VCV10..JPP..ATM..(DX,LE,XLE)199106-199608

46301LEVER SUB-ASSY, PARKING BRAKE INTERMEDIATE

main46301-33010iMCV10,VCV10..JPP..ATM..(DX,LE,XLE)199106-199608

46301EPIN, W/HOLE(FOR INTERMEDIATE LEVER)

main46442-32010iMCV10,VCV10..JPP..ATM..(DX,LE,XLE)199106-199402

main46442-33010iMCV10..JPP..(LE,XLE)199402-199608

46410CABLE ASSY, PARKING BRAKE, NO.1

main46410-06010iSXV10..JPP199404-199608

main46410-33020iSXV10..JPP;MCV10,VCV10..JPP..SE;VCV10..JPP..MTM..CND199106-199608

main46410-33020iMCV10,VCV10..JPP..ATM..LE..CND199202-199402

SPORTS PACKAGE

main46410-33040iMCV10,VCV10..JPP..ATM..(DX,LE,XLE)199106-199608

46410CCLAMP(FOR PARKING BRAKE FRONT CABLE)

main90461-10648iMCV10,VCV10..JPP..ATM..(DX,LE,XLE)199106-199608

46410DPIN(FOR PARKING BRAKE FRONT CABLE)

main90240-08062iMCV10,VCV10..JPP..ATM..(DX,LE,XLE)199106-199608

46451BRACKET, CABLE SUPPORT

main46451-33010iMCV10,VCV10..JPP..ATM..(DX,LE,XLE)199106-199608

46451BBRACKET, PARKING BRAKE CABLE SUPPORT

main46451-33020iMCV10,VCV10..JPP..ATM..(DX,LE,XLE)199106-199608

8401SWITCH & RELAY & COMPUTER

→ Go to FIG 84-01

8271114080WIRE, FUSE TO FUSE(FOR COMBUSTION HEATER)

main82711-14080

9011906685

main90119-06685

9011908148

main90119-08148

9011910402

main90119-10402

9011910508

main90119-10508

9015960438

main90159-60438

9017908038

main90179-08038

9046808001

main90468-08001

9046814004

main90468-14004

9046814011

main90468-14011

9418560600

main94185-60600

9699110080

main96991-10080

26 parts on this diagram · 5 diagrams in section
