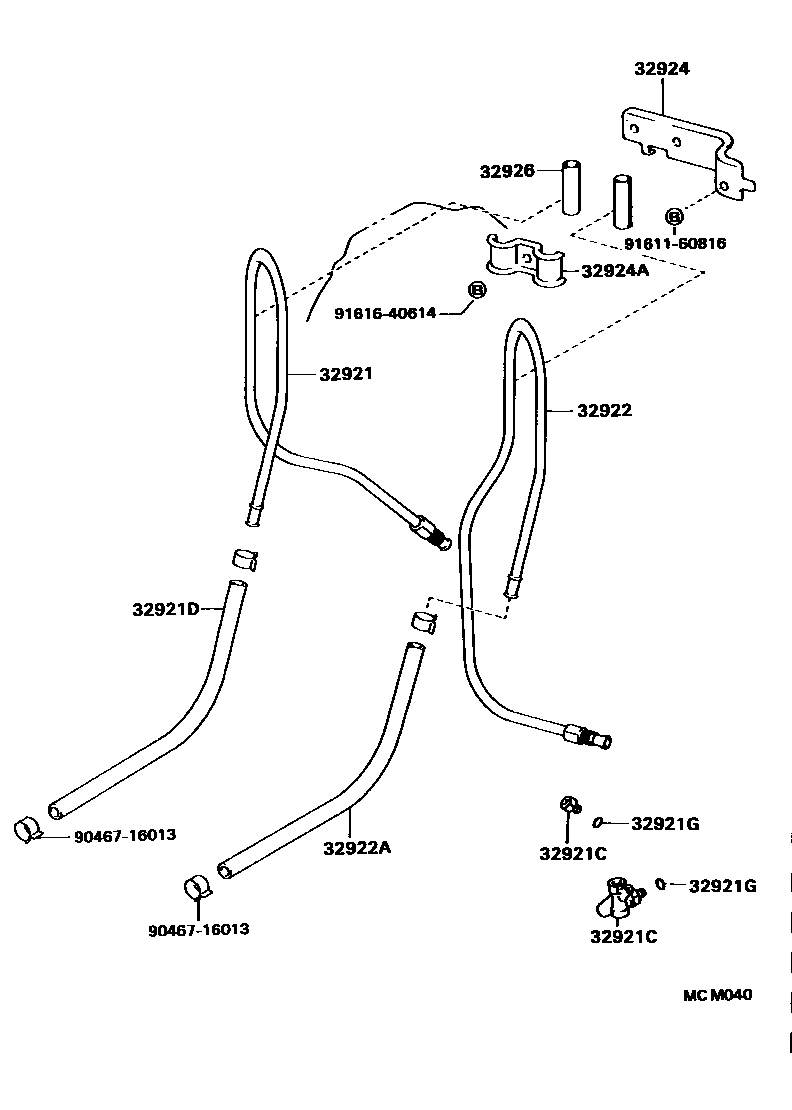

OIL COOLER & TUBE (ATM)

0001 1 0002 1 0003 1 0004 1AIR COOLED OIL COOLER

32921TUBE, OIL COOLER INLET, NO.1

main32921-33010iSXV10..JPP..ATM..USA199312-199608

main32921-33030iVCV10..JPP..ATM199106-199308

main32921-33050iMCV10..JPP199308-199312

32921CUNION(FOR OIL COOLER TUBE)

main32901-32060iMCV10,SXV10,VCV10..JPP..ATM199106-199312

OUTLET

main90404-16021iSXV10,VCV10..JPP..ATM199106-199108

INLET

main90404-16031iMCV10,SXV10..JPP..ATM..USA199312-199608

INLET

32921DHOSE(FOR OIL COOLER INLET)

main32941-33030iMCV10..JPP..USA199312-199608

main90445-17106iVCV10..JPP..ATM199106-199308

main90445-17112iSXV10..JPP..ATM..USA199312-199608

32921GRING, O(FOR OIL COOLER TUBE UNION)

main90301-10189×2iMCV10,SXV10..JPP..ATM..USA199312-199608

32922TUBE, OIL COOLER OUTLET, NO.1

main32922-33010iSXV10..JPP..ATM199106-199312

main32922-33030iVCV10..JPP..ATM199106-199308

main32922-33040iMCV10..JPP..USA199312-199608

32922AHOSE(FOR OIL COOLER OUTLET)

main90445-17096iVCV10..JPP..ATM199106-199308

main90445-17104iSXV10..JPP..ATM..USA199312-199608

main90445-17136iMCV10..JPP..USA199312-199608

32924CLAMP, OIL COOLER TUBE, NO.2

main32923-20111iSXV10..JPP..ATM199106-199312

32924ACLAMP(FOR OIL COOLER TUBE, NO.2)

main90462-12044iVCV10..JPP..ATM199106-199108

main90462-12074iMCV10,SXV10..JPP..ATM..USA199312-199608

32926CUSHION, OIL COOLER TUBE(ATM)

main32926-30020×2iMCV10,SXV10,VCV10..JPP..ATM199106-199312

L=35,ID=10

9046716013

main90467-16013

9161160816

main91611-60816

9161640614

main91616-40614

12 parts on this diagram · 4 diagrams in section
