WINDSHIELD WASHER

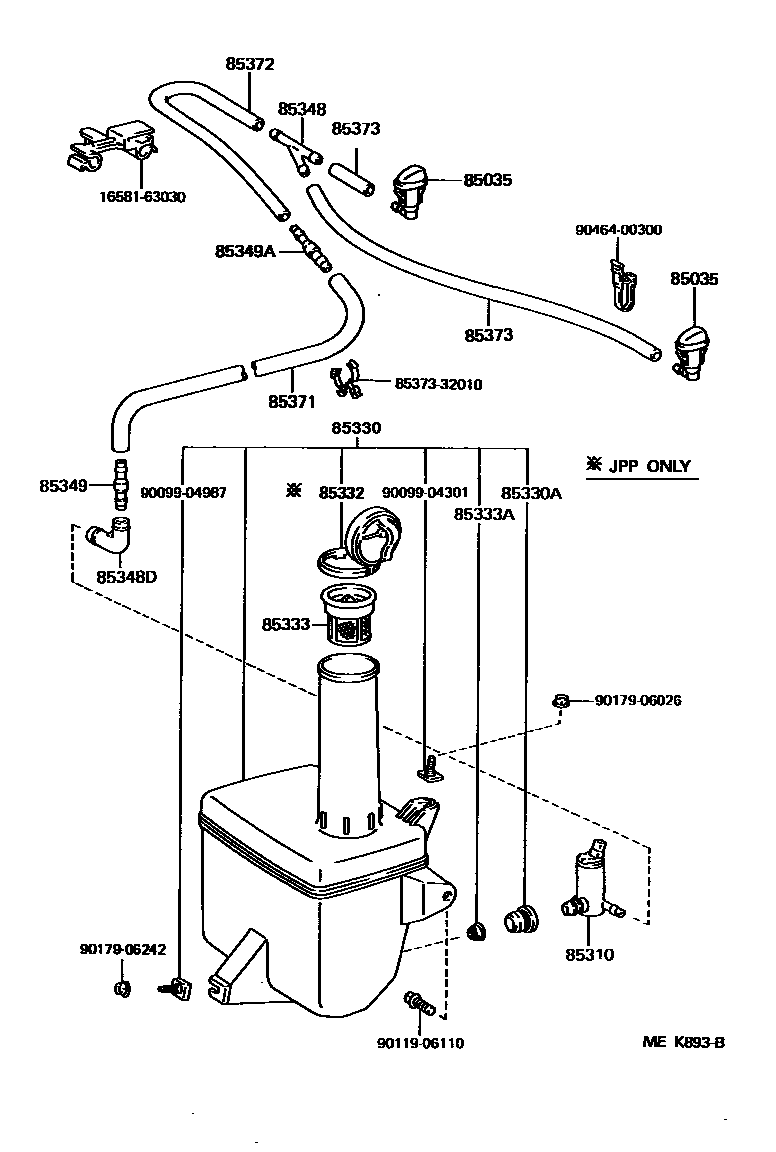

Parts diagram
85035NOZZLE SUB-ASSY, WASHER
main85035-32120i198808-199106
RH
main85035-32140i198808-199106
LH
85310MOTOR AND PUMP ASSY, WINDSHIELD WASHER
main85310-03010i198809-199106
main85310-14080i198808-198809
FRONT
main85310-14080i198808-199106
FRONT,NIPPONDENSO
main85310-32020i198808-199106
REAR
85330JAR ASSY, WINDSHIELD WASHER
main85331-03010i198809-199106
DELCO
main85331-32161i198809-199106
NIPPONDENSO
main85331-32161i198808-198809
main85331-32171i198808-199106
85330ABUSH, WINDSHIELD WASHER JAR
main90099-32089i198808-199106
REAR
main90099-32103i198808-199106
FRONT
85332CAP, WINDSHIELD WASHER JAR
main85332-03010i198809-199106
DELCO
main85332-32161i198809-199106
NIPPONDENSO
main85332-32161i198808-198809
85333FILTER, WINDSHIELD WASHER JAR
main85333-03010i198809-199106
DELCO
main85333-12470i198809-199106
NIPPONDENSO
main85333-12470i198808-198809
85333AFILTER, WINDSHIELD WASHER JAR, NO.2
main85333-20020i198808-199106
85348JOINT, WINDSHIELD WASHER HOSE, NO.1
main85348-12250i198808-199106
85348DJOINT, WINDSHIELD WASHER ELBOW, NO.1
main85355-32110i198808-199106
85349JOINT, WINDSHIELD WASHER HOSE, NO.1
main85349-20010i198808-199106
85349AJOINT, WINDSHIELD WASHER HOSE, NO.2
main85349-14010i198808-199106
85371HOSE, WINDSHIELD WASHER (FROM MOTOR TO JOINT)
main90099-33192i198808-199106
L=1060
85372HOSE, WINDSHIELD WASHER (FROM JOINT TO JOINT), NO.1
main90099-33080i198808-199106
L=1450
85373HOSE, WINDSHIELD WASHER (FROM JOINT TO NOZZLE)
main90099-33080i198808-199106
L=1100(*H,L=50),LH,RH
1658163030CLAMP, HOSE(FOR WATER HOSE)
8537332010HOSE, WINDSHIELD WASHER (FROM JOINT TO NOZZLE)
9009904301
9009904987
9011906110
9017906026
9017906242
9046400300

22 parts on this diagram · 2 diagrams in section
