LUGGAGE COMPARTMENT DOOR & LOCK

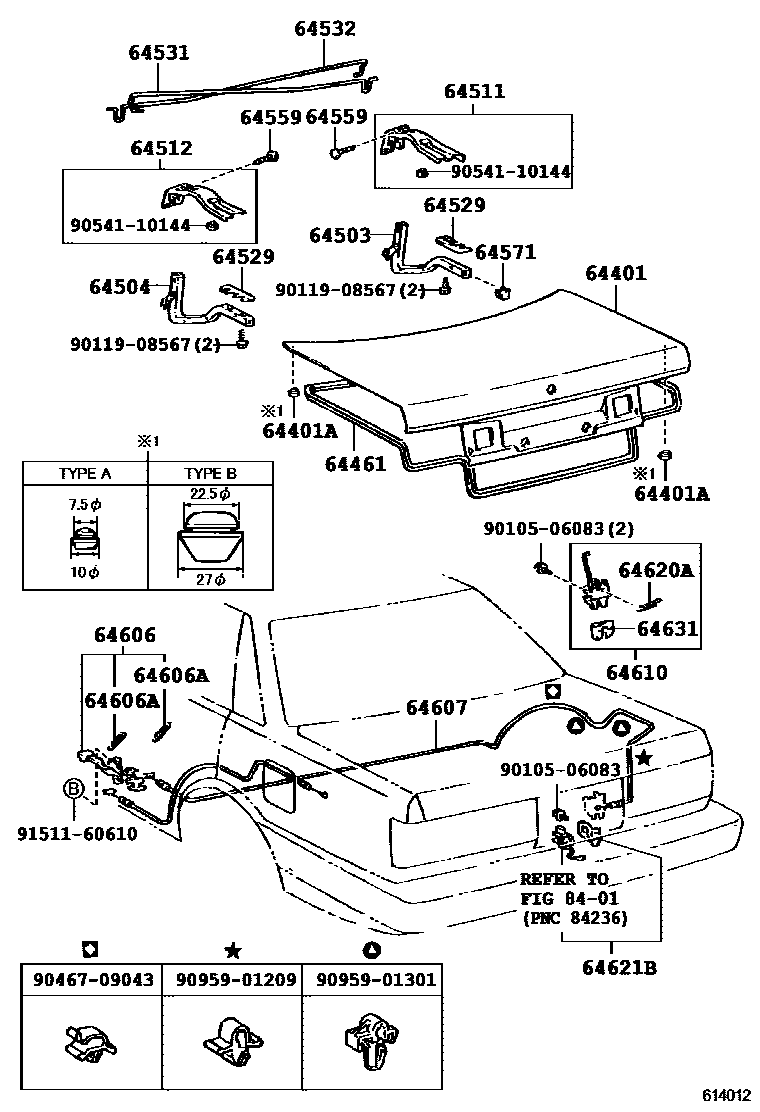

Parts diagram
64401PANEL SUB-ASSY, LUGGAGE COMPARTMENT DOOR
main64401-32080i198808-199106
main64401-32430i199002-199106
64401ACUSHION(FOR LUGGAGE COMPARTMENT DOOR PANEL)
main90541-06076i198808-199106
TYPE A
main90541-19001i198808-199106
TYPE B
64461WEATHERSTRIP, LUGGAGE COMPARTMENT DOOR
main64461-32050i198808-199106
64503ARM SUB-ASSY, LUGGAGE COMPARTMENT DOOR HINGE, RH
main64503-32010i198808-199106
64504ARM SUB-ASSY, LUGGAGE COMPARTMENT DOOR HINGE, LH
main64503-32010i198808-199106
64511SUPPORT, LUGGAGE COMPARTMENT DOOR HINGE, RH
main64511-32020i198808-199106
64512SUPPORT, LUGGAGE COMPARTMENT DOOR HINGE, LH
main64512-32020i198808-199106
64529SPACER, LUGGAGE COMPARTMENT DOOR HINGE
main64529-14010i198808-199106
64531BAR, LUGGAGE DOOR HINGE TORSION, RH
main64531-32030i198808-199106
64532BAR, LUGGAGE DOOR HINGE TORSION, LH
main64532-32030i198808-199106
64559PIN, LUGGAGE DOOR HINGE
main64559-32010i198808-199106
64571COVER, LUGGAGE COMPARTMENT DOOR HINGE
main64571-30020i198808-199106
64606LEVER SUB-ASSY, LUGGAGE DOOR LOCK OPEN
main64606-14060i198808-199106
64606ASPRING, TENSION(FOR LUGGAGE DOOR LOCK OPEN LEVER)
main90506-09004i198808-199106
64607CABLE SUB-ASSY, LUGGAGE DOOR LOCK CONTROL
main64607-32110i198808-199106
64610LOCK ASSY, LUGGAGE COMPARTMENT DOOR
main64610-32030i198808-199106
64620ASPRING, TENSION(FOR LUGGAGE COMPARTMENT DOOR LOCK)
main90506-08001i198808-199106
64621BSTRIKER, LUGGAGE COMPARTMENT DOOR LOCK
main64620-20050i198808-199106
64631PROTECTOR, LUGGAGE DOOR LOCK
main64631-91D01i198808-199106
8401
9010506083
9011908567
9046709043
9054110144
9095901209
9095901301
9151160610

27 parts on this diagram · 1 diagram in section
