REAR DOOR LOCK & HANDLE

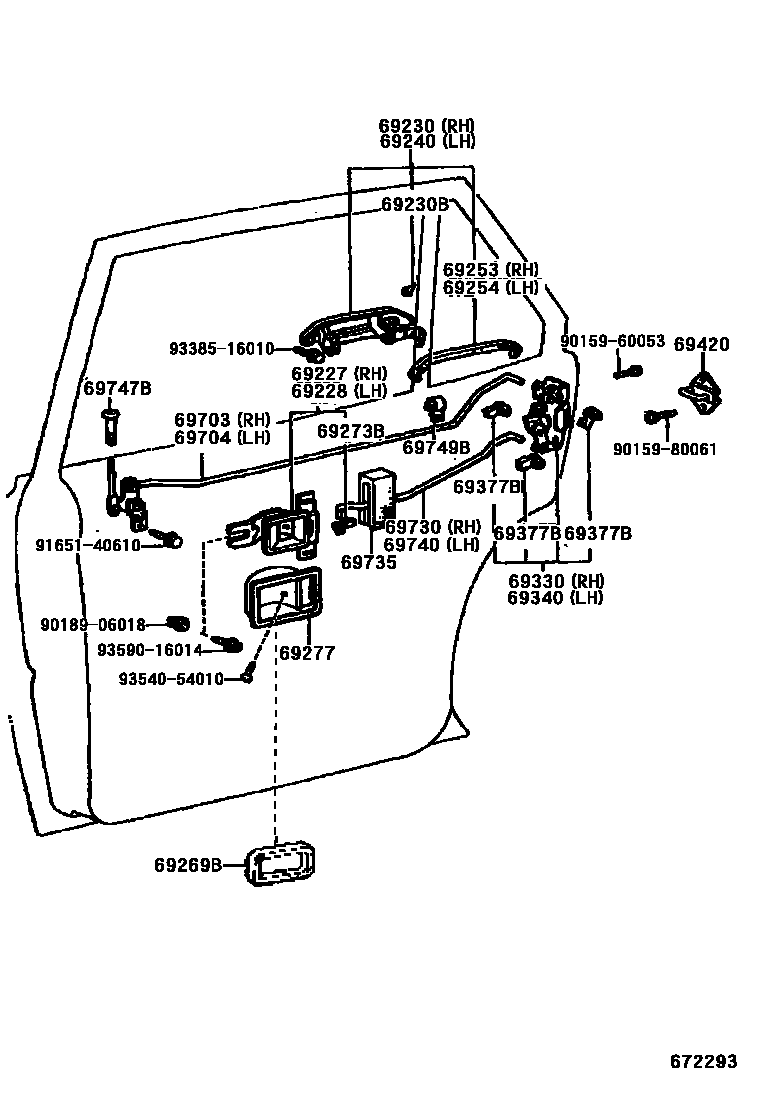

Parts diagram
69227HANDLE, REAR DOOR INSIDE, RH
main69207-20030i197308-197808
69228HANDLE, REAR DOOR INSIDE, LH
main69208-20020i197308-197808
69230HANDLE ASSY, REAR DOOR OUTSIDE, RH
main69230-20040i197308-197808
69230BCUSHION(FOR REAR DOOR OUTSIDE HANDLE)
main90541-03021i197308-197808
69240HANDLE ASSY, REAR DOOR OUTSIDE, LH
main69240-20040i197308-197808
69253PAD, FRONT DOOR OUTSIDE HANDLE, REAR RH
main69251-20030i197308-197808
69254PAD, DOOR OUTSIDE HANDLE, REAR LH
main69251-20030i197308-197808
69269BSEAL, DOOR INSIDE HANDLE NO.1(FOR REAR DOOR)
main69269-12010i197701-197808
FOR ARCTIC
69273BSNAP, DOOR INSIDE HANDLE ROD(FOR REAR DOOR)
main69273-30020i197708-197808
69277BEZEL, REAR DOOR INSIDE HANDLE
main69276-22020i197308-197509
main69276-22020-01i197509-197808
BLACK,BLACK
main69276-22020-05i197701-197808
BEIGE,BEIGE
main69276-22020-06i197509-197701
BROWN,BROWN
69330LOCK ASSY, REAR DOOR, RH
main69330-20040i197308-197808
69340LOCK ASSY, REAR DOOR, LH
main69340-20040i197308-197808
69377BSNAP, REAR DOOR LOCK CONTROL ROD
main69377-30020i197708-197808
main69759-12030i197708-197808
69420PLATE ASSY, REAR DOOR LOCK STRIKER
main69410-20050i197308-197808
69703LINK SUB-ASSY, REAR DOOR LOCKING CONTROL, RH
main69703-20020i197308-197808
69704LINK SUB-ASSY, REAR DOOR LOCKING CONTROL, LH
main69704-20020i197308-197808
69730LINK ASSY, REAR DOOR OPEN CONTROL, RH
main69735-20040i197308-197808
69735SILENCER, REAR DOOR LOCK LINK
main69759-12011i197308-197605
69740LINK ASSY, REAR DOOR OPEN CONTROL, LH
main69736-20030i197308-197808
69747BBUTTON, DOOR LOCKING(FOR REAR DOOR)
main69741-20020i197511-197808
main69747-30012i197308-197511
69749BCLAMP, REAR DOOR LOCK LINK
main69749-12010i197308-197808
9015960053
9015980061
9018906018
9165140610
9338516010
9354054010
9359016014

28 parts on this diagram · 1 diagram in section
