WATER PUMP

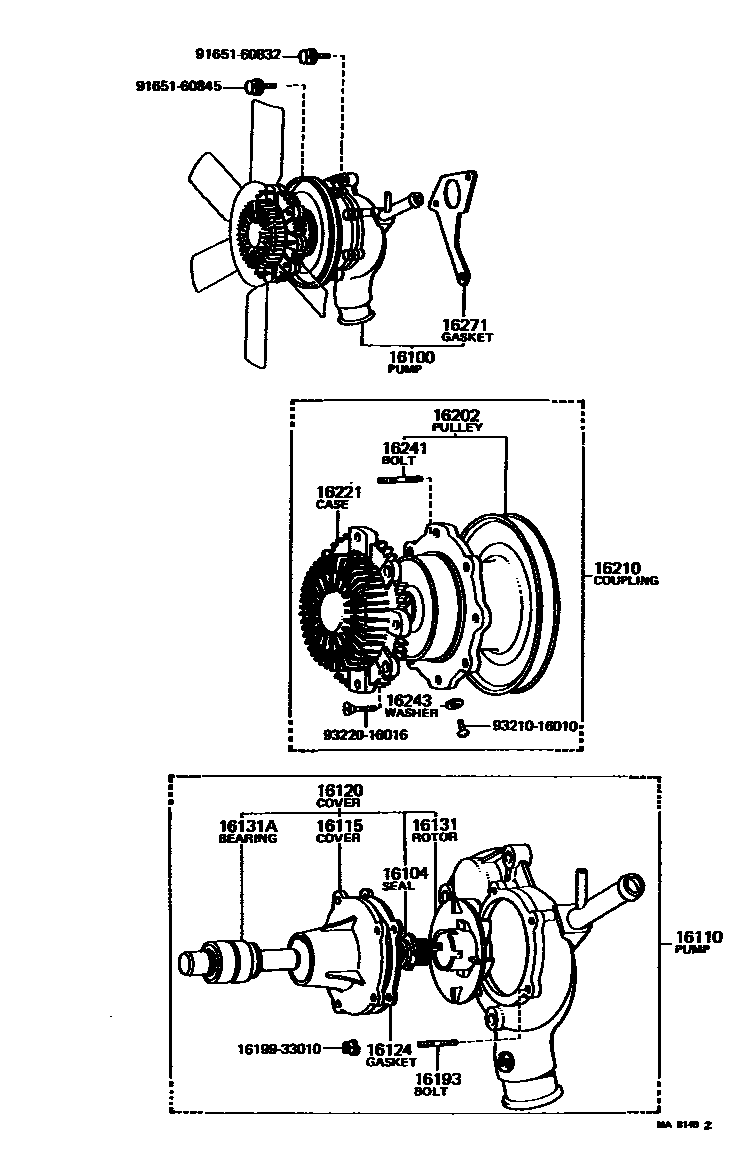

Parts diagram
16100PUMP ASSY, ENGINE WATER
main16100-39135i197308-197408
16104SEAL SET, WATER PUMP
main16104-30011i197308-197408
main16104-41110i197509-197808
16110PUMP ASSY, WATER, W/O COUPLING
main16110-33010i197308-197408
main16110-38020i197408-197509
main16110-38021i197509-197701
main16110-38022i197701-197708
main16110-38030i197708-197802
main16110-39035i197802-197808
16115COVER, WATER PUMP
main16115-40010i197308-197408
16120COVER ASSY, WATER PUMP
main16120-33010i197308-197408
16124GASKET, WATER PUMP COVER
main16129-33030i197308-197408
main16129-38020i197408-197708
main16129-38030i197708-197808
16131ROTOR, WATER PUMP
main16131-33010i197308-197408
main16131-38020i197509-197808
16131ABEARING, WATER PUMP
main16140-38010i197502-197509
WPB16101ARS
main16140-38011i197509-197802
WPB16101ARS
main90369-30011i197802-197808
main90369-30028i197308-197408
WPB16112-2RS
16193BOLT, STUD(FOR WATER PUMP COVER)
main16193-33030×5i197308-197408
L=20.5,S=5.5&9
16202PULLEY & BEARING CASE SUB-ASSY, FLUID COUPLING
main16202-34041i197308-197408
16210COUPLING ASSY, FLUID
main16210-34041i197308-197408
main16210-38010i197408-197503
main16210-38020i197408-197503
FOR COOLER
main16210-38022i197509-197608
main16210-38023i197608-197808
16221CASE, FLUID COUPLING
main16221-33030i197308-197408
16241BOLT, STUD(FOR WATER PUMP COUPLING)
main16241-40030×4i197308-197408
L=35,S=15.5&9.5
16243WASHER, PLATE(FOR WATER PUMP)
main16243-40030i197308-197408
16271GASKET, WATER PUMP
main16271-33010i197308-197408
1619933010
9165160832
9165160845
9321016010
9322016016

20 parts on this diagram · 3 diagrams in section
