TIMING CHAIN

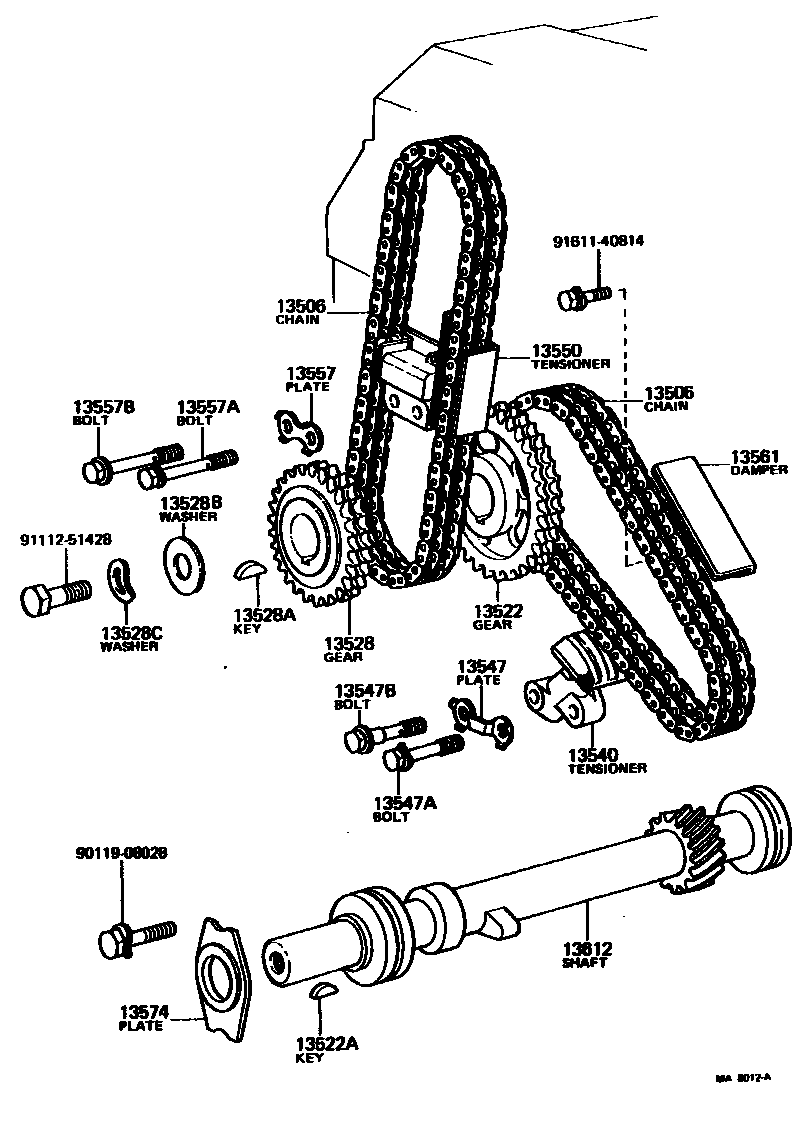

Parts diagram
13506CHAIN SUB-ASSY
main13506-33010×2i197308-197408
main13506-38010i197408-197808
13522GEAR, PUMP DRIVE SHAFT
main13522-33010i197308-197408
N=36
13522AKEY, WOODRUFF(FOR PUMP DRIVE SHAFT GEAR)
main90280-05010i197308-197408
13528GEAR, CAMSHAFT DRIVE
main13528-33010i197308-197408
N=24
13528AKEY, WOODRUFF(FOR CAMSHAFT DRIVE GEAR)
main90280-05010i197308-197408
13528BWASHER, PLATE(FOR CAMSHAFT DRIVE GEAR SET)
main90201-14293i197308-197408
13528CWASHER, WAVE(FOR CAMSHAFT DRIVE GEAR SET)
main90206-14048i197308-197408
13540TENSIONER ASSY, CHAIN, NO.1
main13540-33014i197308-197408
main13540-38010i197408-197608
main13540-38011i197608-197806
main13540-38012i197806-197808
13547PLATE, TENSIONER BOLT LOCK, NO.1
main13547-33010i197308-197408
13547ABOLT(FOR TENSIONER LOCK PLATE SET)
main90119-08013i197308-197408
13547BBOLT, UNION(FOR TENSIONER LOCK PLATE)
main90401-10049i197308-197408
13550TENSIONER ASSY, CHAIN, NO.2
main13550-33016i197308-197408
13557PLATE, TENSIONER BOLT LOCK, NO.2
main13557-33011i197308-197408
13557ABOLT(FOR TENSIONER LOCK PLATE SET)
main90401-10073i197308-197408
13557BBOLT, UNION(FOR TENSIONER LOCK PLATE)
main90401-10073i197308-197408
13561DAMPER, CHAIN VIBRATION, NO.1
main13561-33011i197308-197408
main13561-38010i197408-197808
13574PLATE, PUMP DRIVE SHAFT
main13574-33010i197308-197408
13612SHAFT, PUMP DRIVE
main13612-33010i197308-197407
main13612-33011i197407-197408
9011908028
9111251428
9161140814

21 parts on this diagram · 2 diagrams in section
