OIL COOLER & TUBE (ATM)

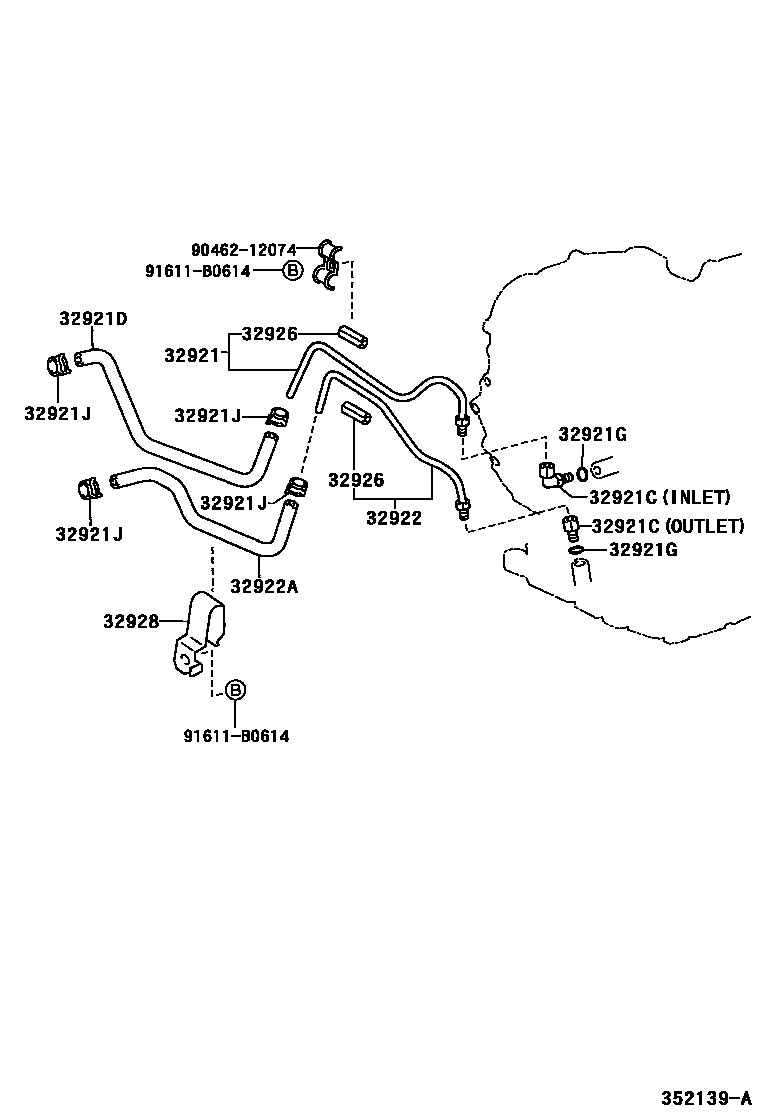

Parts diagram
32921TUBE, OIL COOLER INLET, NO.1
main32921-20490i199908-200208
main32921-20500i199908-200208
32921CUNION(FOR OIL COOLER TUBE)
main90404-16021×2i199908-200208
main90404-16031i200208-200507
OUTLET
main90407-16010i200208-200507
INLET
32921DHOSE(FOR OIL COOLER INLET)
main32941-20140i199908-199912
main32941-20141i200208-200507
32921GRING, O(FOR OIL COOLER TUBE UNION)
main90301-10189×2i200208-200507
32921JCLIP(FOR OIL COOLER HOSE)
main90467-16013×4i199908-200204
main90467-16022×4i200204-200208
32922TUBE, OIL COOLER OUTLET, NO.1
main32922-20490i200208-200507
main32922-20510i199908-200208
32922AHOSE(FOR OIL COOLER OUTLET)
main32942-20050i199908-199912
main32942-20051i199912-200208
32926CUSHION, OIL COOLER TUBE(ATM)
main32926-30020×2i199908-200208
L=35,ID=10
32928CLAMP, FLEXIBLE HOSE, NO.1
main32928-20130i199908-200208
9046212074
91611B0614

11 parts on this diagram · 2 diagrams in section
