TORQUE CONVERTER, FRONT OIL PUMP & CHAIN (ATM)

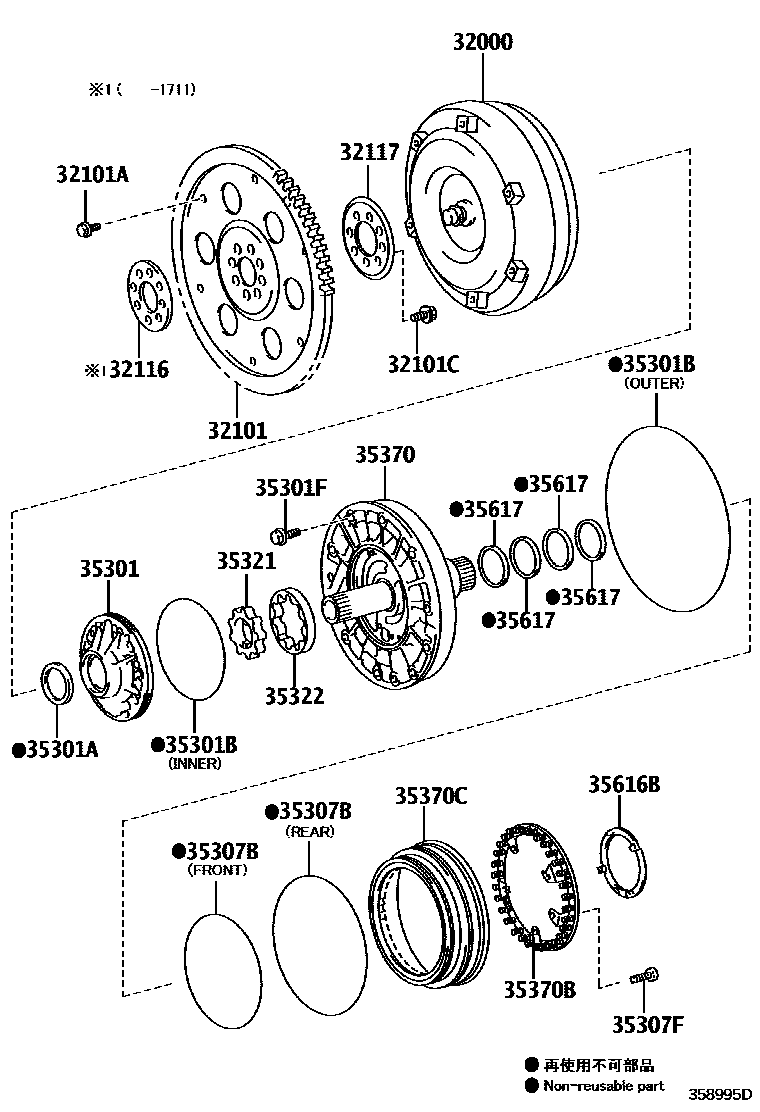

Parts diagram
32000CONVERTER ASSY, TORQUE
main32000-30430i201409-201510
main32000-30440i201409-201510
main32000-30460i201711-201810
main32000-30470i201810-202501
main32000-30480i202501
main32000-53020i201510-201802
32101GEAR SUB-ASSY, DRIVE PLATE & RING
main32101-30081i201510-201810
main32101-30100i201510-201810
32101ABOLT(FOR DRIVE PLATE & TORQUE CONVERTER SETTING)
main90105-09005i201810
*9-1.25PX11-8,BLACK
main90105-09006×5i201510-201810
*9-1.25PX11-8.5,SILVER WHITE
32101CBOLT, HEXAGON(FOR DRIVE PLATE SETTING)
main90105-10048×8i201409-201510
*10-1.25PX18-13
main90105-12384×8i201510-201810
*12-1.25PX21-15
32116SPACER, DRIVE PLATE, FRONT
main32116-20050i201510-201810
main32116-32020i201409-201510
32117SPACER, DRIVE PLATE, REAR
main32117-20060i201810
main32117-30030i201810
35301BODY SUB-ASSY, FRONT OIL PUMP
main35301-24010i201711-201810
main35301-50031i201510-201711
main35301-53010i201510-201810
main35301-60030i201409-201510
35301ASEAL, OIL (FOR FRONT OIL PUMP)
main90311-38083i201409-201510
main90311-45032i201409-201510
35301BRING, O (FOR FRONT OIL PUMP BODY)
main35697-60010i201810
OUTER
main90301-99087i201409-201510
INNER
main90301-99148i201810
INNER
main90301-99171i201510-201810
OUTER
35301FBOLT (FOR FRONT OIL PUMP SETTING)
main90105-08353×11i201810
*8-1.25PX50-30
main90105-08451×10i201510-201810
*8-1.25PX40-30
35307BRING, SHAFT SNAP (FOR STATOR SHAFT)
main90301-99170i201409-201510
REAR
main90301-99172i201510-201810
FRONT
35307FBOLT (FOR STATOR SHAFT)
main90148-06001×7i201510-201810
main90148-60079×14i201409-201510
35321GEAR, FRONT OIL PUMP DRIVE
main35321-50010i201510-201810
T=10.736-10.742
main35321-50020i201409-201510
T=10.743-10.749
main35321-50030i201510-201810
T=10.750-10.756
main35321-50040i201810
T=10.757-10.763
main35321-50050i201510-201810
T=10.764-10.770
main35321-50060i201810
T=10.771-10.777
main35321-50070i201810
T=10.778-10.784
main35321-50080i201409-201510
T=11.66,MARK 0
main35321-50090i201409-201510
T=11.66,MARK 1
main35321-50100i201810
T=11.66,MARK 2
main35321-50110i201810
T=11.66,MARK 3
main35321-50120i201409-201510
T=11.66,MARK 4
main35321-50130i201409-201510
T=11.66,MARK 5
main35321-50140i201510-201810
T=11.66,MARK 6
main35321-53011i201510-201810
35322GEAR, FRONT OIL PUMP DRIVEN
main35322-50010i201510-201810
T=10.736-10.742
main35322-50020i201810
T=10.743-10.749
main35322-50030i201810
T=10.750-10.756
main35322-50040i201510-201810
T=10.757-10.763
main35322-50050i201810
T=10.764-10.770
main35322-50060i201409-201510
T=10.771-10.777
main35322-50070i201510-201810
T=10.778-10.784
main35322-50080i201409-201510
T=11.66,MARK 0
main35322-50090i201510-201810
T=11.66,MARK 1
main35322-50100i201409-201510
T=11.66,MARK 2
main35322-50110i201510-201810
T=11.66,MARK 3
main35322-50120i201810
T=11.66,MARK 4
main35322-50130i201810
T=11.66,MARK 5
main35322-50140i201409-201510
T=11.66,MARK 6
main35322-53011i201510-201810
35370SHAFT ASSY, STATOR
main35370-30071i201409-201510
main35370-30100i201711-201810
main35370-50030i201409-201510
main35370-53020i201510-201810
35370BSPRING SUB-ASSY, STATOR SHAFT
main35608-50020i201810
35370CPISTON, STATOR SHAFT
main35621-30060i201810
35616BWASHER, CLUTCH DRUM THRUST (FOR STATOR SHAFT)
main35616-50010i201409-201510
35617RING, CLUTCH DRUM OIL SEAL
main35617-50030×4i201810

19 parts on this diagram · 3 diagrams in section
