FUEL INJECTION SYSTEM

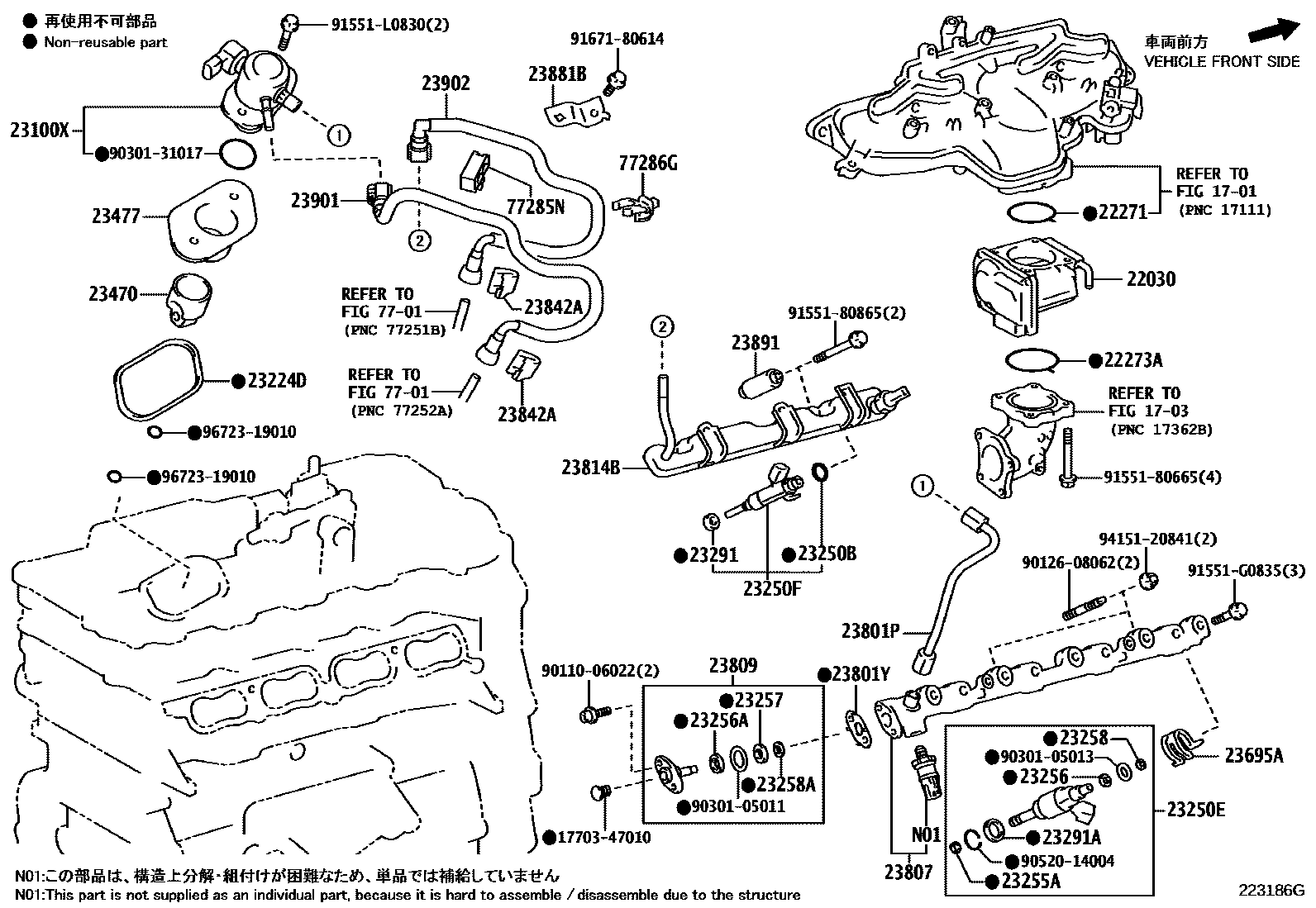

Parts diagram
1703AIR CLEANER
22030BODY ASSY, THROTTLE W/THROTTLE POSITION SENSOR
main22030-31020i201304-201508
main22030-31040i201610-201710
main22030-31100i201710-202009
main22030-36050i202111
main22030-38050i202111
22271GASKET, THROTTLE BODY
main22271-31020i201304-201508
main22271-31030i201304-201508
main22271-31040i201710-202009
main22271-36040i202009-202110
main22271-38030i202111
22273AGASKET, THROTTLE BODY, NO.2
main22271-36040i201508-201610
23100XPUMP ASSY, FUEL (ENGINE ROOM SIDE)
main23100-39645i201304-201508
main23101-31090i201710-202009
main23101-36080i201610-202009
main23101-36090i202404
23224GASKET, FUEL PUMP SPACER, RH
main23224-36010i202111
23224DGASKET, FUEL PUMP SPACER
main23224-31020i202111-202112
main23224-31021i202112
main23224-36020i201610-202009
23250INJECTOR ASSY, FUEL
main23209-31070×6i201508-201610
NO.2
main23209-39057-A0×6i201304-201508
MARK BLACK
main23209-39057-B0×6i201304-201508
MARK BROWN
main23209-39155-A0×6i201610-201710
MARK YELLOW,NO.1
main23209-39155-B0×6i201508-201610
MARK BLACK,NO.1
main23209-39155-C0×6i201304-201508
MARK BROWN,NO.1
main23209-39155-D0×6i201304-201508
MARK GREEN,NO.1
23250BRING, O(FOR FUEL INJECTOR)
main90301-05011×6i201710-201901
main90301-05013×8i202111
main90301-06018×6i201610-201710
main90301-07037×4i202009-202110
(J)
main90301-C0072×4i201908-202009
(L)
23250EINJECTOR ASSY, FUEL(FOR DIRECT)
main23209-31150-01×8i202111
MARK 1,REFER REPAIR MANUAL
main23209-31150-02×8i202111
MARK 2,REFER REPAIR MANUAL
main23209-31150-03×8i202111
MARK 3,REFER REPAIR MANUAL
main23209-31170-06×6i202009-202110
MARK 6,REFER REPAIR MANUAL
main23209-31170-07×6i201710-202009
MARK 7,REFER REPAIR MANUAL
main23209-31170-08×6i202111
MARK 8,REFER REPAIR MANUAL
main23209-36030-01×4i201508-201610
MARK 1,REFER REPAIR MANUAL
main23209-36030-02×4i202009-202110
MARK 2,REFER REPAIR MANUAL
main23209-36030-03×4i202009-202110
MARK 3,REFER REPAIR MANUAL
23250FINJECTOR ASSY, FUEL(FOR PORT)
main23209-38060×8i202111
main23209-39275×4i201508-201610
main23209-39325×6i201710-202002
MARK=23250-31140
main23209-39435×6i202111
MARK=23250-31230
23255ASEAL, FUEL INJECTOR
main23255-31010×12i201610-201710
main23255-31020×4i201508-201610
main23255-31030×4i202009-202110
23256RING, FUEL INJECTOR BACK-UP, NO.1
main23256-25010×4i202111
NO.1
main23256-31010×6i201710-201901
NO.1
main23256-74010×6i201610-201710
23256ARING, FUEL PIPE, NO.1
main23256-31010i201508-201610
23257RING, FUEL INJECTOR BACK-UP, NO.2
main23257-47010i202111
main23257-74010×6i201304-201508
23258RING, FUEL INJECTOR BACK-UP, NO.3
main23258-28011×6i201610-201710
main23258-31010×8i202111
main23258-31020×6i202009-202110
main23258-36010×4i201508-201610
23258ARING, FUEL PIPE, NO.3
main23258-28011×3i201304-201508
main23258-31010i201710-202009
23291INSULATOR, INJECTOR VIBRATION
main23291-23010×8i202111
main23291-28020×4i201508-201610
main23291-31011×6i201304-201508
main23291-31030×6i202111
23291AINSULATOR, INJECTOR VIBRATION
main23291-23010×6i201710-201803
main23291-28020×6i201804-202009
main23291-31020×4i201508-201610
23470LIFTER ASSY, FUEL PUMP
main23470-25010i202111
main23470-36020i201508-201610
23477GUIDE, FUEL PUMP LIFTER
main23477-31020i202009-202110
main23477-36020i202009-202110
main23477-38010×2i202111
23695ACLAMP, NOZZLE HOLDER
main23695-31010×6i201610-201710
main23695-31020×6i201710-202009
23801PPIPE SUB-ASSY, FUEL, NO.1
main23801-31210i202009-202110
main23801-36031i201610-201809
main23801-36110i201809-202009
main23801-38040i202111
23801YGASKET
main23893-47010i201508-201610
23807PIPE SUB-ASSY, FUEL DELIVERY
main23800-36020i202111
main23800-36050i201610-201809
main23807-31150i201610-201710
main23807-38020i202111
23809SUPPORT SUB-ASSY, FUEL PIPE
main23809-36010i201508-201610
23814BPIPE, FUEL DELIVERY
main23800-36040i201508-201610
23842ACLAMP, FUEL PIPE, NO.2(FOR EFI)
main23841-21050i202111
main23842-28010×2i202009-202110
23881BBRACKET, FUEL HOSE
main23881-36090i201508-201610
23891SPACER, FUEL DELIVERY
main23891-36030×2i201508-201610
23901TUBE SUB-ASSY, FUEL
main23901-31041i201304-201508
main23901-31280i201710-202009
NO.1
main23901-31310i201508-201610
main23901-31330i202111
NO.2
main23901-36190i202009-202110
main23901-38060i202111
23902TUBE SUB-ASSY, FUEL
main23902-31012i201508-201610
main23902-31090i202111
main23902-31240i201710-202009
main23902-36070i202009-202110
main23902-38050i202111
7701FUEL TANK & TUBE
77285NCLAMP, FUEL TUBE, NO.1
main77285-30380i201508-201610
77286GCLAMP, FUEL TUBE, NO.2
main77281-78020i201508-201610
1770347010CASE SUB-ASSY, BOTTOM AIR CLEANER FILTER
9011006022
9012608062
9030105011
9030105013
9030131017
9052014004
9155180665
9155180865
91551G0835
91551L0830
9167180614
9415120841
9672319010

50 parts on this diagram · 6 diagrams in section
