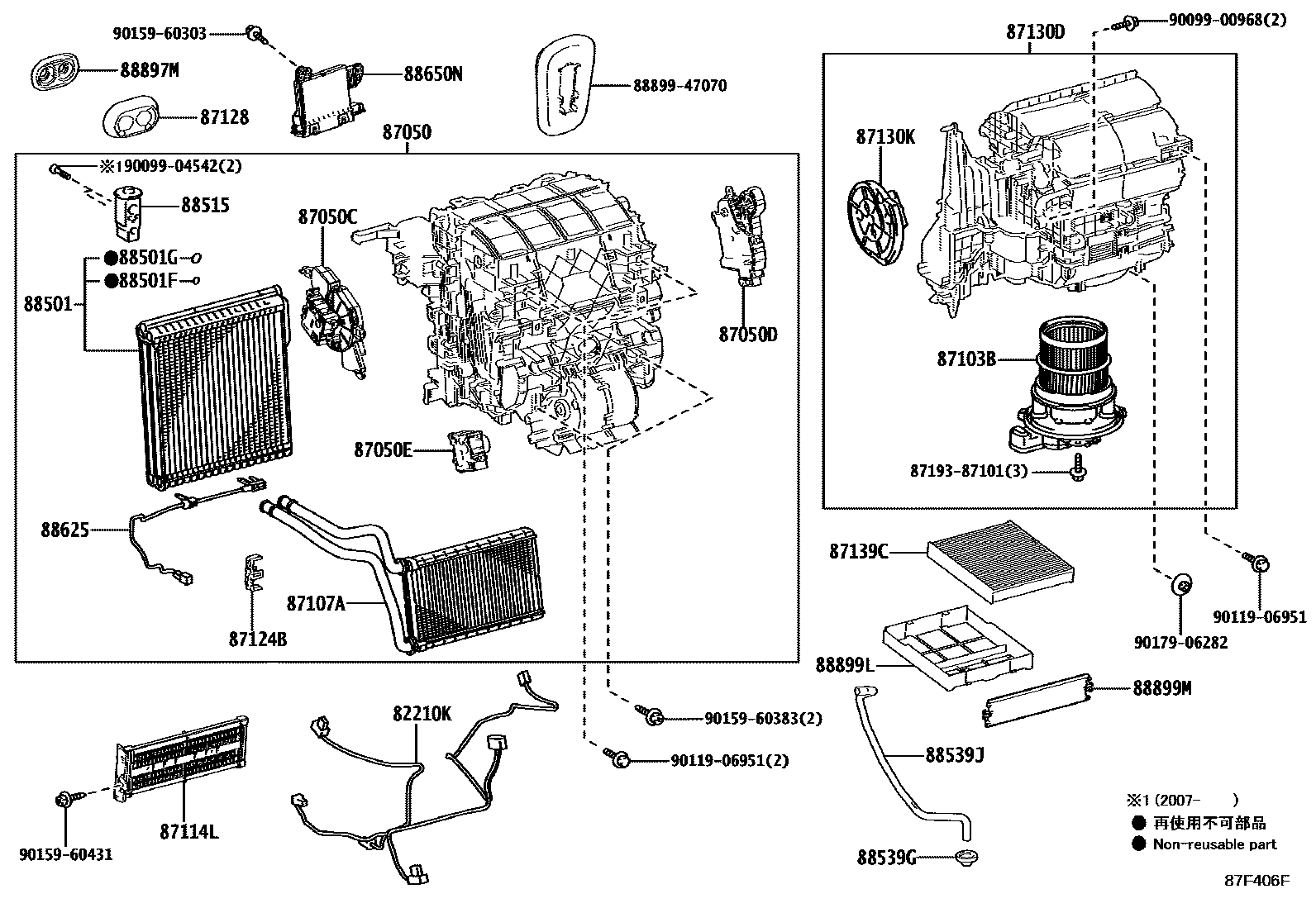

HEATING & AIR CONDITIONING - COOLER UNIT

82210KHARNESS ASSY, AIR CONDITIONER
87050CDAMPER SERVO SUB-ASSY, AIR CONDITIONER RADIATOR, NO.1
87050DDAMPER SERVO SUB-ASSY, AIR CONDITIONER RADIATOR, NO.2
87050EDAMPER SERVO SUB-ASSY, AIR CONDITIONER RADIATOR, NO.3
87107AUNIT SUB-ASSY, HEATER RADIATOR
87114LCOVER, HEATER, NO.2
87124BCLAMP, HEATER
87128GROMMET, HEATER
87130DBLOWER ASSY
87130KDAMPER SERVO SUB-ASSY, BLOWER, NO.1
87139CFILTER, CLEAN AIR
POLLEN FILTER,POLLEN(OE PARTS)
DEODORANT FILTER
88501FO-RING, COOLER EVAPORATOR NO.1(DISCHARGE)
ID=10.8,OD=15.6
88501GO-RING, COOLER EVAPORATOR NO.1(SUCTION)
ID=13.4,OD=18.2
88539GGROMMET (FOR COOLER UNIT DRAIN HOSE)
88539JHOSE, DRAIN COOLER
88625THERMISTOR, COOLER, NO.1
88650NAMPLIFIER ASSY, AIR CONDITIONER
CANADA SPEC&LIGHT CONTROL SYSTEM-WITH(*ALC)&SEAT HEATER-WITH(*DRP); FOUR PACKAGE; FOUR TOURING PACKAGE; KOREA SPEC&UPPER PACKAGE&LIGHT CONTROL SYSTEM-WITH(*ALC)&SEAT HEATER-WITH(*DRP); MEXICO SPEC&UPPER PACKAGE&LIGHT CONTROL SYSTEM-WITH(*ALC)&SEAT HEATER-WITH(*DRP)
CANADA SPEC&LIGHT CONTROL SYSTEM-WITH(*ALC)&SEAT HEATER-WITH(*DRP); FOUR PACKAGE; FOUR TOURING PACKAGE; KOREA SPEC&UPPER PACKAGE&LIGHT CONTROL SYSTEM-WITH(*ALC)&SEAT HEATER-WITH(*DRP); MEXICO SPEC&UPPER PACKAGE&LIGHT CONTROL SYSTEM-WITH(*ALC)&SEAT HEATER-WITH(*DRP)
CANADA SPEC&LIGHT CONTROL SYSTEM-WITH(*ALC)&SEAT HEATER-WITH(*DRP); FOUR PACKAGE; FOUR TOURING PACKAGE; KOREA SPEC&UPPER PACKAGE&LIGHT CONTROL SYSTEM-WITH(*ALC)&SEAT HEATER-WITH(*DRP); MEXICO SPEC&UPPER PACKAGE&LIGHT CONTROL SYSTEM-WITH(*ALC)&SEAT HEATER-WITH(*DRP)
CANADA SPEC&LIGHT CONTROL SYSTEM-WITH(*ALC)&SEAT HEATER-WITH(*DRP); FOUR PACKAGE; FOUR TOURING PACKAGE; KOREA SPEC&UPPER PACKAGE&LIGHT CONTROL SYSTEM-WITH(*ALC)&SEAT HEATER-WITH(*DRP); MEXICO SPEC&UPPER PACKAGE&LIGHT CONTROL SYSTEM-WITH(*ALC)&SEAT HEATER-WITH(*DRP)
88897MGROMMET (FOR HEATER PIPE)
88899LPARTS, COOLING UNIT
88899MPLATE, COVER(FOR AIR FILTER)
8719387101
main87193-87101
8889947070COVER, EVAPORATOR
main88899-47070
9009900968
main90099-00968
9009904542
main90099-04542
9011906951
main90119-06951
9015960303
main90159-60303
9015960383
main90159-60383
9015960431
main90159-60431
9017906282
main90179-06282
33 parts on this diagram · 1 diagram in section
