INTERIOR LAMP

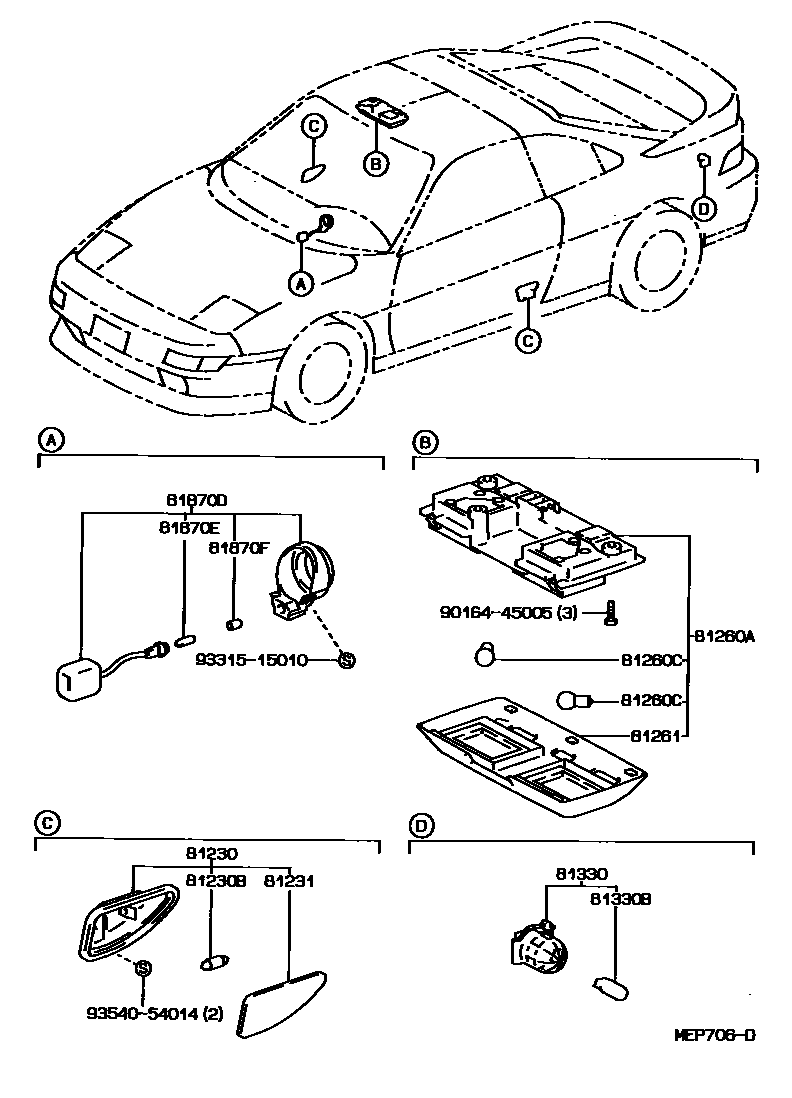

Parts diagram
81230LAMP ASSY, COURTESY
main81230-17010-01i199201-199506
BLACK,TRIM0#,2#,RH
main81230-17010-01i199001-199506
BLACK,TRIM2#,RH
main81230-17010-02i199001-199201
RED,TRIM3#,RH
main81230-17010-04i199001-199311
DARK BLUE,TRIM8#,RH
main81310-17010-01i199201-199506
BLACK,TRIM0#,2#,LH
main81310-17010-01i199001-199506
BLACK,TRIM2#,LH
main81310-17010-02i199001-199201
RED,TRIM3#,LH
main81310-17010-04i199001-199311
DARK BLUE,TRIM8#,LH
81230BBULB(FOR COURTESY LAMP)
main90981-14001i199001-199506
12V 3W
81231LENS, COURTESY LAMP
main81231-17010i199001-199506
RH
main81311-17010i199001-199506
LH
81260ALAMP ASSY, MAP
main81260-17010-01i199001-199201
BLACK,TRIM2#
main81260-17010-02i199001-199201
RED,TRIM3#
main81260-17010-04i199001-199201
DARK BLUE,TRIM8#
main81260-17010-A0i199201-199506
IVORY,TRIM0#
main81260-17010-B1i199201-199506
GRAY,TRIM2#
main81260-17010-J0i199201-199311
BLUE,TRIM8#
81260CBULB(FOR MAP LAMP)
main90981-12005i199001-199506
12V 8W
81261LENS AND COVER, MAP LAMP
main81261-17010-01i199001-199201
BLACK,TRIM2#
main81261-17010-02i199001-199201
RED,TRIM3#
main81261-17010-04i199001-199201
DARK BLUE,TRIM8#
main81261-17010-A0i199201-199506
IVORY,TRIM0#
main81261-17010-B0i199201-199506
GRAY,TRIM2#
main81261-17010-J0i199201-199311
BLUE,TRIM8#
81330LAMP ASSY, LUGGAGE COMPARTMENT, NO.1
main81330-30090i199001-199506
81330BBULB, LUGGAGE COMPARTMENT LAMP
main90981-11020i199001-199506
12V 3.8W
81870DLAMP ASSY, KEY CYLINDER
main81870-17010i199001-199201
main81870-17020i199201-199506
81870EBULB, KEY CYLINDER LAMP
main90981-11014i199001-199201
14V 1.4W
main90981-11018i199201-199506
12V 1.2W W/O SOCKET
81870FCAP, KEY CYLINDER LAMP BULB
main84998-10070i199001-199506
9016445005
9331515010
9354054014

14 parts on this diagram · 1 diagram in section
