ALTERNATOR

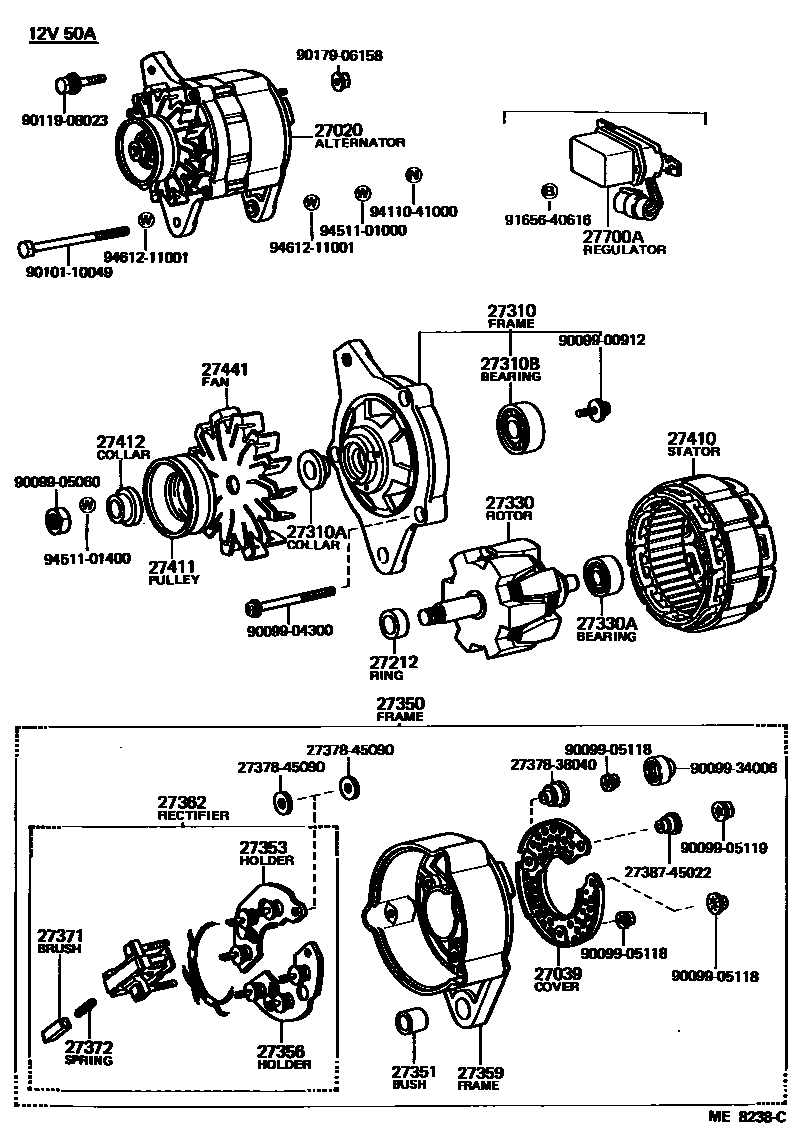

Parts diagram
27020ALTERNATOR ASSY
main27020-15110i198208-198307
12V 50A
main27020-26101i197908-197910
12V 50A
main27020-26102i197910-198208
12V 50A
main27020-28012i197908-198008
12V 55A W/O REGULATOR
main27020-28020i198008-198108
12V 55A W/O REGULATOR
main27060-15030i198208-198307
12V 55A W/REGULATOR
main27060-28030i198108-198208
12V 55A,12V 55A W/REGULATOR
27039COVER, ALTERNATOR REAR END
main27039-45110i197908-198208
12V 50A
27212RING, SPACE(FOR ALTERNATOR ROTOR)
main27412-45070i197908-198307
12V 50A,55A
27310FRAME ASSY, DRIVE END, ALTERNATOR
main27310-26101i197908-198208
12V 50A
main27310-38061i197908-198208
12V 55A
main27310-61070i198208-198307
12V 50A,55A
27310ACOLLAR OR NUT(FOR ALTERNATOR DRIVE END FRAME)
main27412-31040i197908-198307
12V 50A,55A
27310BBEARING(FOR ALTERNATOR DRIVE END FRAME)
main90099-10114i197908-198007
12V 50A
main90099-10115i197908-198007
12V 55A
main90099-10125i198007-198208
12V 55A
main90099-10126i198007-198208
12V 50A
27330ROTOR ASSY, ALTERNATOR
main27330-15070i198108-198208
12V 55A
main27330-43040i198208-198307
12V 55A
main27330-45070i197908-198307
12V 50A
main27330-45090i197908-198108
12V 55A
27330ABEARING(FOR ALTERNATOR ROTOR)
main90099-10111i197908-198208
12V 50A
main90099-10116i197908-198208
12V 55A
27350FRAME ASSY, RECTIFIER END
main27350-26101i197908-197910
12V 50A
27351BUSH(FOR ALTERNATOR RECTIFIER END FRAME)
main27351-38051i197908-198307
12V 50A,55A
27353HOLDER, W/RECTIFIER POSITIVE, ALTERNATOR
main27353-15040i197910-198208
12V 50A
main27353-26101i197908-197910
12V 50A
27356HOLDER, W/RECTIFIER NEGATIVE, ALTERNATOR
main27356-24100i197910-198208
12V 50A
main27356-26101i197908-197910
12V 50A
27359FRAME, ALTERNATOR RECTIFIER END
main27359-15090i198208-198307
12V 55A
main27359-15120i198208-198307
12V 50A
main27359-26100i197910-198208
12V 50A
main27359-28010i197908-198108
12V 55A
main27359-28030i198108-198208
12V 55A
main27359-38050i197908-197910
12V 50A
27362RECTIFIER ASSY, W/BRUSH
main27362-15040i197910-198007
12V 50A
main27362-15041i198007-198208
12V 50A
main27362-15070i198108-198307
12V 55A
main27362-15120i198208-198307
12V 50A
main27362-26101i197908-197910
12V 50A
main27362-28010i197908-198007
12V 55A
main27362-28020i198008-198009
12V 55A
main27362-28021i198009-198011
12V 55A
main27362-28022i198011-198108
12V 55A
main27362-70010i198007-198008
12V 55A
27371BRUSH, ALTERNATOR
main27371-31011i197908-197910
12V 50A
main27371-44070i197908-197910
12V 55A
27372SPRING, ALTERNATOR BRUSH
main27372-31011×2i198007-198307
12V 50A,55A
main90099-17114i197908-197910
12V 55A
27410STATOR ASSY, ALTERNATOR
main27410-34050i197908-197910
12V 50A
main27410-41080i198208-198307
12V 50A
main27410-72040i198208-198307
12V 55A
27411PULLEY, ALTERNATOR
main27411-15110i198208-198307
12V 50A,55A
main27411-31042i197908-198208
12V 50A,55A
27412COLLAR, SPACER(FOR ALTERNATOR PULLEY)
main27412-44030i197908-198108
12V 50A,55A
main27412-44031i198108-198208
12V 50A,55A
27441FAN, ALTERNATOR
main27441-34030i197908-198208
12V 50A
main27441-45110i197908-198208
12V 55A
main27441-63030i198208-198307
12V 50A,55A
27700AREGULATOR ASSY, GENERATOR
main27700-13060i198008-198108
12V 50A
main27700-13090i198108-198307
12V 50A
main27700-28020i197908-198008
12V 50A
main27700-28030i198102-198108
12V 55A
main27700-38100i197908-198102
12V 55A
main27700-43010i198108-198307
12V 55A
2737838040INSULATOR, ALTERNATOR, NO.1
2737845090INSULATOR, ALTERNATOR, NO.1
2738745022INSULATOR, TERMINAL
9009900912
9009904300
9009905060
9009905118
9009905119
9009934006
9010110049
9011908023
9017906158
9165640616
9411041000
9451101000
9451101400
9461211001

38 parts on this diagram · 6 diagrams in section
