FUEL INJECTION SYSTEM

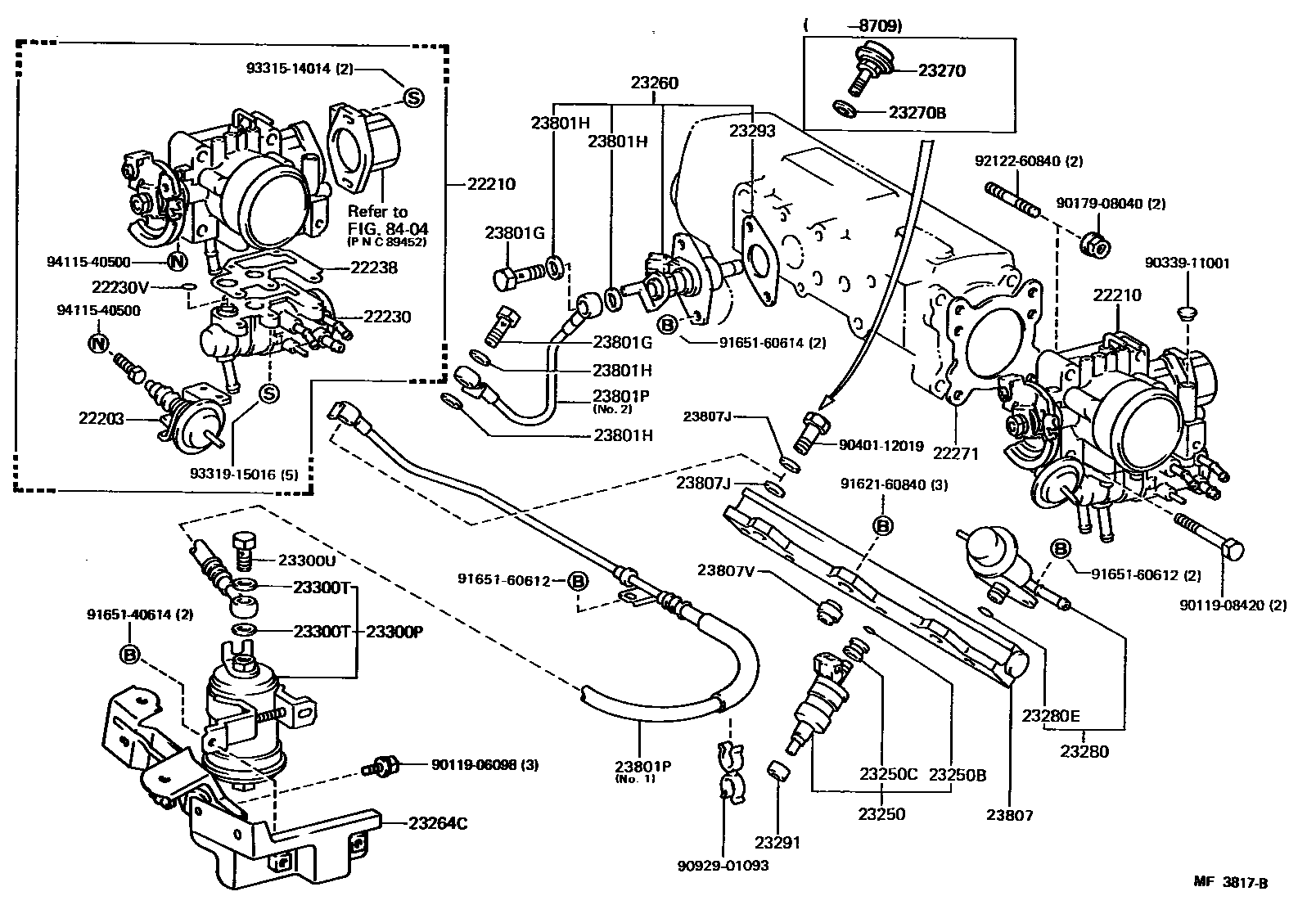

Parts diagram
22203DASH POT SUB-ASSY(FOR THROTTLE BODY)
main22203-16020i198609-198709
main22203-16040i198709-198808
22210BODY ASSY, THROTTLE
main22210-02010i198609-198709
main22210-16210i198709-198808
22230VALVE ASSY, AUXILIARY AIR
main22230-16070i198609-198709
main22230-16110i198709-198808
22230VRING, O(FOR AUXILIARY AIR VALVE)
main96711-19009i198609-198808
22238GASKET, AUXILIARY AIR VALVE
main22238-16010i198609-198808
22271GASKET, THROTTLE BODY
main22271-16020i198609-198808
23250INJECTOR ASSY, FUEL
main23209-16080i198709-198808
main23209-34010i198609-198709
23250BRING, O(FOR FUEL INJECTOR)
main90301-07001i198609-198808
23250CGROMMET(FOR FUEL INJECTOR)
main90480-13005i198609-198808
23260INJECTOR ASSY, COLD START FUEL
main23260-19045i198609-198709
main23260-19095i198709-198808
23264CBRACKET, FUEL FILTER
main23264-02010i198609-198707
main23264-02011i198707-198808
23270DAMPER ASSY, FUEL PRESSURE PULSATION
main23207-16010i198609-198701
main23207-16020i198701-198709
23270BGASKET(FOR PULSATION DAMPER HOSE)
main23232-28010i198609-198709
23280REGULATOR ASSY, FUEL PRESSURE
main23280-16040i198609-198709
main23280-16070i198709-198808
23280ERING, O(FOR FUEL PRESSURE REGULATOR)
main90301-07001i198609-198808
23291INSULATOR, INJECTOR VIBRATION
main23291-41010i198609-198808
23293GASKET, COLD START INJECTOR
main23293-16010i198705-198808
main23293-74010i198609-198705
23300PFILTER, FUEL(FOR EFI)
main23300-09020i198709-198808
main23300-79105i198609-198709
23300TGASKET(FOR FUEL FILTER)
main90430-12005i198609-198808
23300UBOLT, UNION(FOR FUEL FILTER)
main90401-12097i198609-198808
23801GBOLT, UNION(FOR FUEL PIPE)
main90401-08003i198609-198808
23801HGASKET(FOR FUEL PIPE)
main90430-08005i198609-198808
23801PPIPE SUB-ASSY, FUEL, NO.1
main23901-16030i198609-198709
NO.2
main23901-16060i198709-198808
NO.2
main23902-01010i198709-198808
NO.1
main23902-02010i198609-198709
NO.1
23807PIPE SUB-ASSY, FUEL DELIVERY
main23807-16030i198609-198709
main23807-16060i198709-198808
23807JGASKET, PIPE FUEL DELIVARY INLET
main90201-12109i198609-198808
23807VSPACER, NO.1(FOR DELIVERY PIPE)
main90561-08009i198609-198808
8404
9011906098
9011908420
9017908040
9033911001
9040112019
9092901093
9162160840
9165140614
9165160612
9165160614
9212260840
9331514014
9331915016
9411540500

41 parts on this diagram · 2 diagrams in section
