EPC Data

FRONT DOOR LOCK & HANDLE

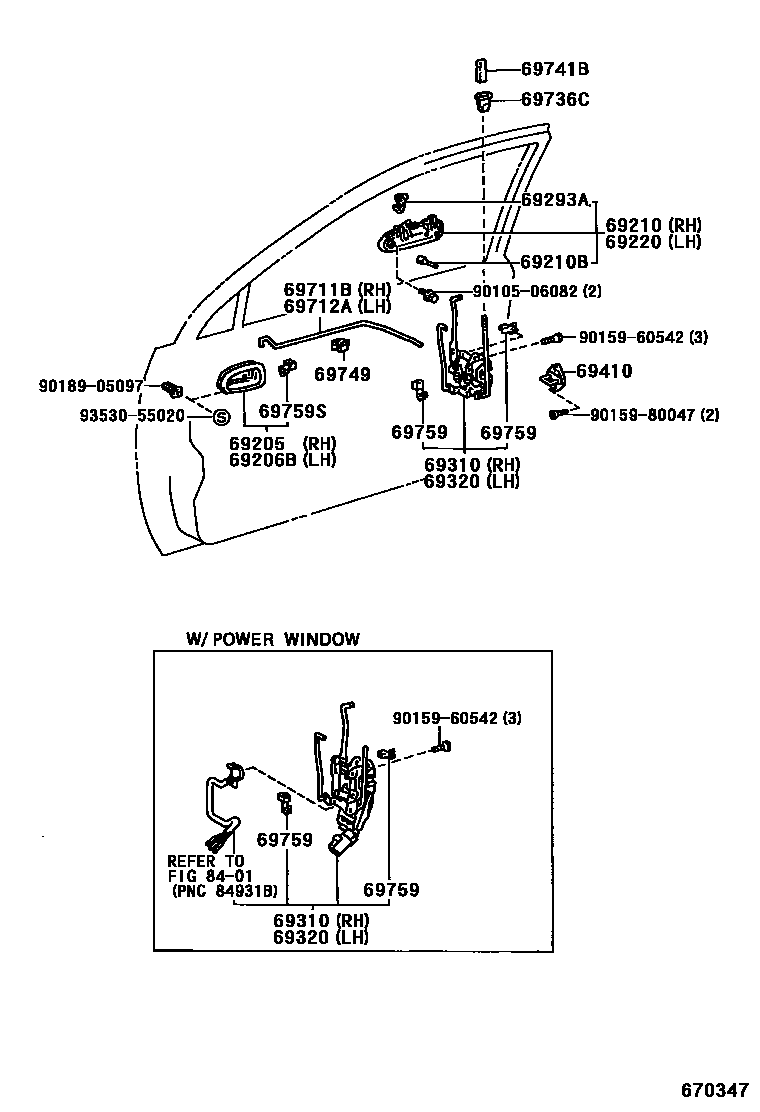

Parts diagram
69205HANDLE SUB-ASSY, FRONT DOOR INSIDE, RH
main69205-02030-B0i199209-199405
SHADOW GRAY,TRIM1#
main69205-02030-J0i199209-199405
DARK BLUE,TRIM8#
main69205-02030-K0i199209-199405
TAUPE,TRIM9#
main69205-02031-B0i199405-199608
SHADOW GRAY,TRIM1#
main69205-02031-E1i199508-199608
OAK,TRIM4#
main69205-02031-J0i199405-199608
DARK BLUE,TRIM8#
main69205-02031-K0i199405-199508
TAUPE,TRIM9#
main69205-12140-E1i199608
OAK,TRIM4#
main69205-12140-P0i199608
SHADOW GRAY,TRIM1#
main69205-12140-W3i199608
DARK BLUE,TRIM8#
69206BHANDLE SUB-ASSY, FRONT DOOR INSIDE, LH
main69206-02030-B0i199209-199405
SHADOW GRAY,TRIM1#
main69206-02030-J0i199209-199405
DARK BLUE,TRIM8#
main69206-02030-K0i199209-199405
TAUPE,TRIM9#
main69206-02031-B0i199405-199608
SHADOW GRAY,TRIM1#
main69206-02031-E1i199508-199608
OAK,TRIM4#
main69206-02031-J0i199405-199608
DARK BLUE,TRIM8#
main69206-02031-K0i199405-199508
TAUPE,TRIM9#
main69206-12140-E1i199608
OAK,TRIM4#
main69206-12140-P0i199608
SHADOW GRAY,TRIM1#
main69206-12140-W3i199608
DARK BLUE,TRIM8#
69210HANDLE ASSY, FRONT DOOR, OUTSIDE RH
main69210-02010i199209-199608
main69210-02020-A0i199508-199608
W(SIDE PROTECTION MOULDING(COLOR)),SUPER WHITE 2,040,(L)
main69210-02020-A0i199409-199608
SUPER WHITE 2,040,(L)
main69210-02020-C0i199508-199608
W(SIDE PROTECTION MOULDING(COLOR)),BLACK METALLIC,205,(L)
main69210-02020-C0i199409-199608
BLACK METALLIC,205,(L)
main69210-02020-D0i199508-199608
W(SIDE PROTECTION MOULDING(COLOR)),SUPER RED 2,3E5,(L)
main69210-02020-D0i199409-199608
SUPER RED 2,3E5,(L)
main69210-02020-D1i199409-199608
RED MICA M,3K4
main69210-02020-D1i199508-199608
W(SIDE PROTECTION MOULDING(COLOR)),RED MICA M,3K4
main69210-02020-D2i199409-199508
LT BEIGE M,3K9
main69210-02020-E0i199508-199608
BEIGE ME,4M9
main69210-02020-E0i199508-199608
W(SIDE PROTECTION MOULDING(COLOR)),BEIGE ME,4M9
main69210-02020-G0i199409-199508
LIGHT GREEN ME,6M8
main69210-02020-G2i199508-199608
W(SIDE PROTECTION MOULDING(COLOR)),MD GRAISHGREEN MC.GR,6N1,(L)
main69210-02020-G2i199409-199608
MD GRAISHGREEN MC.GR,6N1,(L)
main69210-02020-G3i199508-199608
W(SIDE PROTECTION MOULDING(COLOR)),DARK GREEN MICA,6M1,(L)
main69210-02020-G3i199508-199608
DARK GREEN MICA,6M1,(L)
main69210-02020-J4i199409-199608
LT PURPLISH BLUE M.M,8K1,(L)
main69210-02020-J4i199508-199608
W(SIDE PROTECTION MOULDING(COLOR)),LT PURPLISH BLUE M.M,8K1,(L)
main69210-02020-J5i199508-199608
DARK BLUE MICA,8K8
main69210-02020-J5i199508-199608
W(SIDE PROTECTION MOULDING(COLOR)),DARK BLUE MICA,8K8
main69210-02020-K0i199409-199508
GRAYISH PURPLE ME,923,(L)
main69210-12170-A0i199209-199608
SUPER WHITE 2,040,(J)
main69210-12170-A0i199508-199608
W(SIDE PROTECTION MOULDING(COLOR)),SUPER WHITE 2,040,(J)
main69210-12170-B0i199209-199409
SILVER MICA M,192
main69210-12170-C0i199209-199608
BLACK METALLIC,205,(J)
main69210-12170-C0i199508-199608
W(SIDE PROTECTION MOULDING(COLOR)),BLACK METALLIC,205,(J)
main69210-12170-D0i199508-199608
W(SIDE PROTECTION MOULDING(COLOR)),SUPER RED 2,3E5,(J)
main69210-12170-D0i199209-199608
SUPER RED 2,3E5,(J)
main69210-12170-D2i199209-199608
RED MICA ME,3K4
main69210-12170-D2i199508-199608
W(SIDE PROTECTION MOULDING(COLOR)),RED MICA ME,3K4
main69210-12170-D3i199209-199309
ROSE GRAPHITE MI ME,3K5
main69210-12170-D4i199209-199508
LT BEIGE ME,3K9
main69210-12170-E1i199508-199608
LT. BEIGE ME.,4M9
main69210-12170-E1i199508-199608
W(SIDE PROTECTION MOULDING(COLOR)),LT. BEIGE ME.,4M9
main69210-12170-G1i199508-199608
W(SIDE PROTECTION MOULDING(COLOR)),DARK GREEN MICA,6M1,(J)
main69210-12170-G1i199508-199608
DARK GREEN MICA,6M1,(J)
main69210-12170-G2i199508-199608
W(SIDE PROTECTION MOULDING(COLOR)),MD GRAISHGREEN MC.GR,6N1,(J)
main69210-12170-G2i199409-199608
MD GRAISHGREEN MC.GR,6N1,(J)
main69210-12170-G4i199309-199508
LIGHT GREEN METALLIC,6M8
main69210-12170-H0i199209-199408
DEEP TURQUOISE M,747
main69210-12170-J0i199209-199409
LIGHT BLUE M M,8J6
main69210-12170-J1i199209-199409
DARK BLUE MICA M,8J7
main69210-12170-J5i199508-199608
LT PURPLISH BLUE M.M,8K1
main69210-12170-J5i199409-199508
LT PURPLISH BLUE M.M,8K1,(J)
main69210-12170-J5i199508-199608
W(SIDE PROTECTION MOULDING(COLOR)),LT PURPLISH BLUE M.M,8K1,(J)
main69210-12170-J7i199508-199608
W(SIDE PROTECTION MOULDING(COLOR)),DARK BLUE MC.,8K8
main69210-12170-J7i199508-199608
DARK BLUE MC.,8K8
main69210-12170-K1i199409-199508
GRAYISH PURPLE ME,923,(J)
main69210-12180i199608
main69210-12230-A0i199608
SUPER WHITE 2,040
main69210-12230-A0i199608
W(SIDE PROTECTION MOULDING(COLOR)),SUPER WHITE 2,040
main69210-12230-C0i199608
W(SIDE PROTECTION MOULDING(COLOR)),BLACK METALLIC,205
main69210-12230-C0i199608
BLACK METALLIC,205
main69210-12230-D0i199608
SUPER RED 2,3E5
main69210-12230-D0i199608
W(SIDE PROTECTION MOULDING(COLOR)),SUPER RED 2,3E5
main69210-12230-D1i199608
RED M.M.,3K4
main69210-12230-D1i199608
W(SIDE PROTECTION MOULDING(COLOR)),RED M.M.,3K4
main69210-12230-E0i199608
BEIGE ME.,4M9
main69210-12230-E0i199608
W(SIDE PROTECTION MOULDING(COLOR)),BEIGE ME.,4M9
main69210-12230-G0i199608
W(SIDE PROTECTION MOULDING(COLOR)),DK. GREEN MICA,6M1
main69210-12230-G0i199608
DK. GREEN MICA,6M1
main69210-12230-G1i199608
GREEN M.M.,6P5
main69210-12230-G1i199608
W(SIDE PROTECTION MOULDING(COLOR)),GREEN M.M.,6P5
main69210-12230-J0i199608
DARK BLUE MICA,8K8
main69210-12230-J0i199608
W(SIDE PROTECTION MOULDING(COLOR)),DARK BLUE MICA,8K8
main69210-12230-K0i199608
LAVENDER METALLIC,932
main69210-12230-K0i199608
W(SIDE PROTECTION MOULDING(COLOR)),LAVENDER METALLIC,932
69210BCUSHION(FOR FRONT DOOR OUTSIDE HANDLE)
main90080-54005i199209-199608
main90541-04014i199209-199508
main90541-04014i199508-199608
W(SIDE PROTECTION MOULDING(COLOR))
main90541-04018i199608
69220HANDLE ASSY, FRONT DOOR OUTSIDE, LH
main69220-02010i199209-199608
main69220-02020-A0i199409-199608
SUPER WHITE 2,040,(L)
main69220-02020-A0i199508-199608
W(SIDE PROTECTION MOULDING(COLOR)),SUPER WHITE 2,040,(L)
main69220-02020-C0i199508-199608
W(SIDE PROTECTION MOULDING(COLOR)),BLACK METALLIC,205,(L)
main69220-02020-C0i199409-199608
BLACK METALLIC,205,(L)
main69220-02020-D0i199508-199608
W(SIDE PROTECTION MOULDING(COLOR)),SUPER RED 2,3E5,(L)
main69220-02020-D0i199409-199608
SUPER RED 2,3E5,(L)
main69220-02020-D1i199409-199608
RED MICA M,3K4
main69220-02020-D1i199508-199608
W(SIDE PROTECTION MOULDING(COLOR)),RED MICA M,3K4
main69220-02020-D2i199409-199508
LT BEIGE M,3K9
main69220-02020-E0i199508-199608
W(SIDE PROTECTION MOULDING(COLOR)),BEIGE ME,4M9
main69220-02020-E0i199508-199608
BEIGE ME,4M9
main69220-02020-G0i199409-199508
LIGHT GREEN ME,6M8
main69220-02020-G2i199508-199608
W(SIDE PROTECTION MOULDING(COLOR)),MD GRAISHGREEN MC.GR,6N1,(L)
main69220-02020-G2i199409-199608
MD GRAISHGREEN MC.GR,6N1,(L)
main69220-02020-G3i199508-199608
DARK GREEN MICA,6M1,(L)
main69220-02020-G3i199508-199608
W(SIDE PROTECTION MOULDING(COLOR)),DARK GREEN MICA,6M1,(L)
main69220-02020-J4i199409-199608
LT PURPLISH BLUE M.M,8K1,(L)
main69220-02020-J4i199508-199608
W(SIDE PROTECTION MOULDING(COLOR)),LT PURPLISH BLUE M.M,8K1,(L)
main69220-02020-J5i199508-199608
DARK BLUE MICA,8K8
main69220-02020-J5i199508-199608
W(SIDE PROTECTION MOULDING(COLOR)),DARK BLUE MICA,8K8
main69220-02020-K0i199409-199508
GRAYISH PURPLE ME,923,(L)
main69220-12170-A0i199209-199608
SUPER WHITE 2,040,(J)
main69220-12170-A0i199508-199608
W(SIDE PROTECTION MOULDING(COLOR)),SUPER WHITE 2,040,(J)
main69220-12170-B0i199209-199409
SILVER MICA M,192
main69220-12170-C0i199508-199608
W(SIDE PROTECTION MOULDING(COLOR)),BLACK METALLIC,205,(J)
main69220-12170-C0i199209-199608
BLACK METALLIC,205,(J)
main69220-12170-D0i199508-199608
W(SIDE PROTECTION MOULDING(COLOR)),SUPER RED 2,3E5,(J)
main69220-12170-D0i199209-199608
SUPER RED 2,3E5,(J)
main69220-12170-D2i199209-199608
RED MICA ME,3K4
main69220-12170-D2i199508-199608
W(SIDE PROTECTION MOULDING(COLOR)),RED MICA ME,3K4
main69220-12170-D3i199209-199309
ROSE GRAPHITE MI ME,3K5
main69220-12170-D4i199209-199508
LT BEIGE ME,3K9
main69220-12170-E1i199508-199608
LT. BEIGE ME.,4M9
main69220-12170-E1i199508-199608
W(SIDE PROTECTION MOULDING(COLOR)),LT. BEIGE ME.,4M9
main69220-12170-G1i199508-199608
DARK GREEN MICA,6M1,(J)
main69220-12170-G1i199508-199608
W(SIDE PROTECTION MOULDING(COLOR)),DARK GREEN MICA,6M1,(J)
main69220-12170-G2i199508-199608
W(SIDE PROTECTION MOULDING(COLOR)),MD GRAISHGREEN MC.GR,6N1,(J)
main69220-12170-G2i199409-199608
MD GRAISHGREEN MC.GR,6N1,(J)
main69220-12170-G4i199309-199508
LIGHT GREEN METALLIC,6M8
main69220-12170-H0i199209-199408
DEEP TURQIOISE M,747
main69220-12170-J0i199209-199409
LIGHT BLUE M M,8J6
main69220-12170-J1i199209-199409
DARK BLUE MICA M,8J7
main69220-12170-J5i199508-199608
W(SIDE PROTECTION MOULDING(COLOR)),LT PURPLISH BLUE M.M,8K1,(J)
main69220-12170-J5i199409-199608
LT PURPLISH BLUE M.M,8K1,(J)
main69220-12170-J7i199508-199608
W(SIDE PROTECTION MOULDING(COLOR)),DARK BLUE MC.,8K8
main69220-12170-J7i199508-199608
DARK BLUE MC.,8K8
main69220-12170-K1i199409-199508
GRAYISH PURPLE ME,923,(J)
main69220-12210i199608
main69220-12230-A0i199608
SUPER WHITE 2,040
main69220-12230-A0i199608
W(SIDE PROTECTION MOULDING(COLOR)),SUPER WHITE 2,040
main69220-12230-C0i199608
W(SIDE PROTECTION MOULDING(COLOR)),BLACK METALLIC,205
main69220-12230-C0i199608
BLACK METALLIC,205
main69220-12230-D0i199608
SUPER RED 2,3E5
main69220-12230-D0i199608
W(SIDE PROTECTION MOULDING(COLOR)),SUPER RED 2,3E5
main69220-12230-D1i199608
W(SIDE PROTECTION MOULDING(COLOR)),RED M.M.,3K4
main69220-12230-D1i199608
RED M.M.,3K4
main69220-12230-E0i199608
W(SIDE PROTECTION MOULDING(COLOR)),BEIGE ME.,4M9
main69220-12230-E0i199608
BEIGE ME.,4M9
main69220-12230-G0i199608
DK. GREEN MICA,6M1
main69220-12230-G0i199608
W(SIDE PROTECTION MOULDING(COLOR)),DK. GREEN MICA,6M1
main69220-12230-G1i199608
GREEN M.M.,6P5
main69220-12230-G1i199608
W(SIDE PROTECTION MOULDING(COLOR)),GREEN M.M.,6P5
main69220-12230-J0i199608
W(SIDE PROTECTION MOULDING(COLOR)),DARK BLUE MICA,8K8
main69220-12230-J0i199608
DARK BLUE MICA,8K8
main69220-12230-K0i199608
LAVENDER METALLIC,932
main69220-12230-K0i199608
W(SIDE PROTECTION MOULDING(COLOR)),LAVENDER METALLIC,932
69293ASNAP, FRONT DOOR OUTSIDE HANDLE
main69293-01050i199209-199608
RH
main69293-01050i199508-199608
W(SIDE PROTECTION MOULDING(COLOR)),RH,NATURAL
main69293-01050i199409-199608
RH,NATURAL
main69293-01060i199508-199608
W(SIDE PROTECTION MOULDING(COLOR)),LH,YELLOW
main69293-01060i199209-199608
LH
main69293-01060i199409-199608
LH,YELLOW
main69293-12030i199209-199608
RH
main69293-12030i199508-199608
W(SIDE PROTECTION MOULDING(COLOR)),RH
main69293-12040i199508-199608
W(SIDE PROTECTION MOULDING(COLOR)),LH
main69293-12040i199209-199608
LH
69310LOCK ASSY, FRONT DOOR, RH
main69030-02020i199209-199309
W(*EL)
main69030-02020i199209-199509
W(*PW)
main69030-02020i199209-199509
main69030-02021i199509-199608
W(*PW)
main69030-02021i199509
main69030-02030i199608
W(ANTI-THEFT DEVICE)
main69310-02030i199209
69320LOCK ASSY, FRONT DOOR, LH
main69040-02020i199209-199401
W(*PW)
main69040-02020i199209-199309
W(*EL)
main69040-02020i199209-199401
main69040-02021i199401-199608
W(*PW)
main69040-02021i199401
main69040-02030i199608
W(ANTI-THEFT DEVICE)
main69320-02030i199209
69410PLATE ASSY, FRONT DOOR LOCK STRIKER
main69410-02010i199209-199308
main69410-02011i199308
69711BLINK, FRONT DOOR LOCK REMOTE CONTROL, RH
main69711-02020i199209
69712ALINK, FRONT DOOR LOCK REMOTE CONTROL, LH
main69712-02020i199209
69736CGUIDE, FRONT DOOR LOCKING LINK
main69736-01010i199209
69741BKNOB, FRONT DOOR LOCK CONTROL
main69741-02020-B0i199209
SHADOW GRAY,TRIM1#
main69741-02020-E1i199508
OAK,TRIM4#
main69741-02020-J0i199209
DARK BLUE,TRIM8#
main69741-02020-K0i199209-199508
TAUPE,TRIM9#
69749CLAMP, FRONT DOOR LOCK LINK
main69749-12070i199211
main69749-50020i199209-199211
69759SNAP, DOOR LOCK CONTROL LINK, NO.1
main69759-20080i199209
RH
main69759-20090i199209
LH
69759SSNAP, FRONT DOOR INSIDE HANDLE
main69759-01030i199209-199608
LH
main69759-01040i199209-199608
RH
main69759-22040i199608
LH
main69759-22050i199608
RH
8401
9010506082
9015960542
9015980047
9018905097
9353055020

22 parts on this diagram · 1 diagram in section

FRONT DOOR LOCK & HANDLE — Toyota Parts Diagram with OEM Numbers & Prices | EPC Data
