LOCK CYLINDER SET

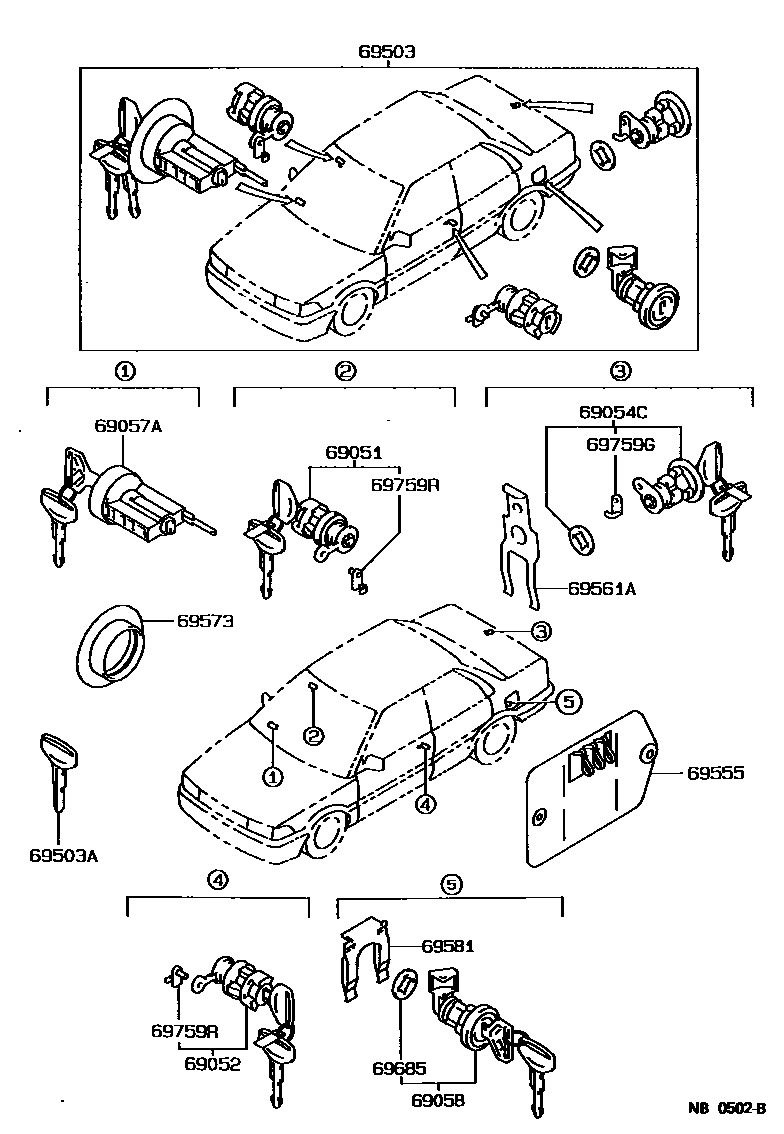

Parts diagram
69051CYLINDER & KEY SET, DOOR LOCK, RH
main69051-12210i198708-199206
main69051-12270i198708-199206
ANTI-THEFT DEVICE SYSTEM
main69051-13100i198710-199206
ANTI-THEFT DEVICE SYSTEM
main69051-13120i198710-199206
69052CYLINDER & KEY SET, DOOR LOCK, LH
main69052-12210i198708-199206
main69052-12260i198708-199206
ANTI-THEFT DEVICE SYSTEM
main69052-13100i198710-199206
ANTI-THEFT DEVICE SYSTEM
main69052-13120i198710-199206
69054CYLINDER & KEY SET, BACK DOOR LOCK
main69055-12560i198802-199009
69054CCYLINDER & KEY SET, LUGGAGE COMPARTMENT LOCK
main69055-12420i198708-199206
main69055-12610i198901-198908
STD PACKAGE
main69055-12610i198908-199206
main69055-13110i198710-199206
ANTI-THEFT DEVICE SYSTEM
main69055-13130i198710-199206
69057ACYLINDER & KEY SET, IGNITION SWITCH LOCK
main69057-12100i198708-199206
main69057-13080i198710-199206
69058CYLINDER & KEY SET, FUEL FILLER LID
main69058-12150i198901-199206
69503CYLINDER SET, LOCK
main69005-12770i198708-199206
main69005-13160i198710-199206
ANTI-THEFT DEVICE SYSTEM
main69005-13190i198710-199206
main69005-1A170i198802-199009
main69005-1A190i198708-199206
ANTI-THEFT DEVICE SYSTEM
main69005-1A310i198901-198908
W(FUEL INLET LOCK CYLINDER)
main69005-1A310i198908-199206
69503AKEY, BLANK
main90999-00112i198710-199206
MASTER KEY
main90999-00130i198708-199206
MASTER KEY
main90999-00131i198708-198908
MASTER KEY,W(*70)
main90999-00132i198708-199206
MASTER KEY,W(*68)
main90999-00133i198708-198908
MASTER KEY,W(*69)
main90999-00134i198710-199206
MASTER KEY,W(*68)
main90999-00137i198708-199206
SUB KEY
main90999-00138i198708-198908
SUB KEY,W(*70)
69555COVER, KEY
main69555-20010i198710-198802
69561ARETAINER, LUGGAGE COMPARTMENT LOCK CYLINDER
main69561-12170i198708-199206
69573PAD, IGNITION SWITCH LOCK CYLINDER
main69573-12010i198708-199206
69581RETAINER, FUEL FILLER LID CYLINDER
main69502-12010i198901-199206
69685PAD, LOCK CYLINDER
main69513-32010i198901-199206
69759GSNAP, LUGGAGE DOOR LOCK CYLINDER
main69759-24090i198708-199206
69759RSNAP, FRONT DOOR LOCK CYLINDER
main69759-30040i198708-199206
RH
main69759-30050i198708-199206
LH

15 parts on this diagram · 2 diagrams in section
