FRONT STEERING GEAR & LINK

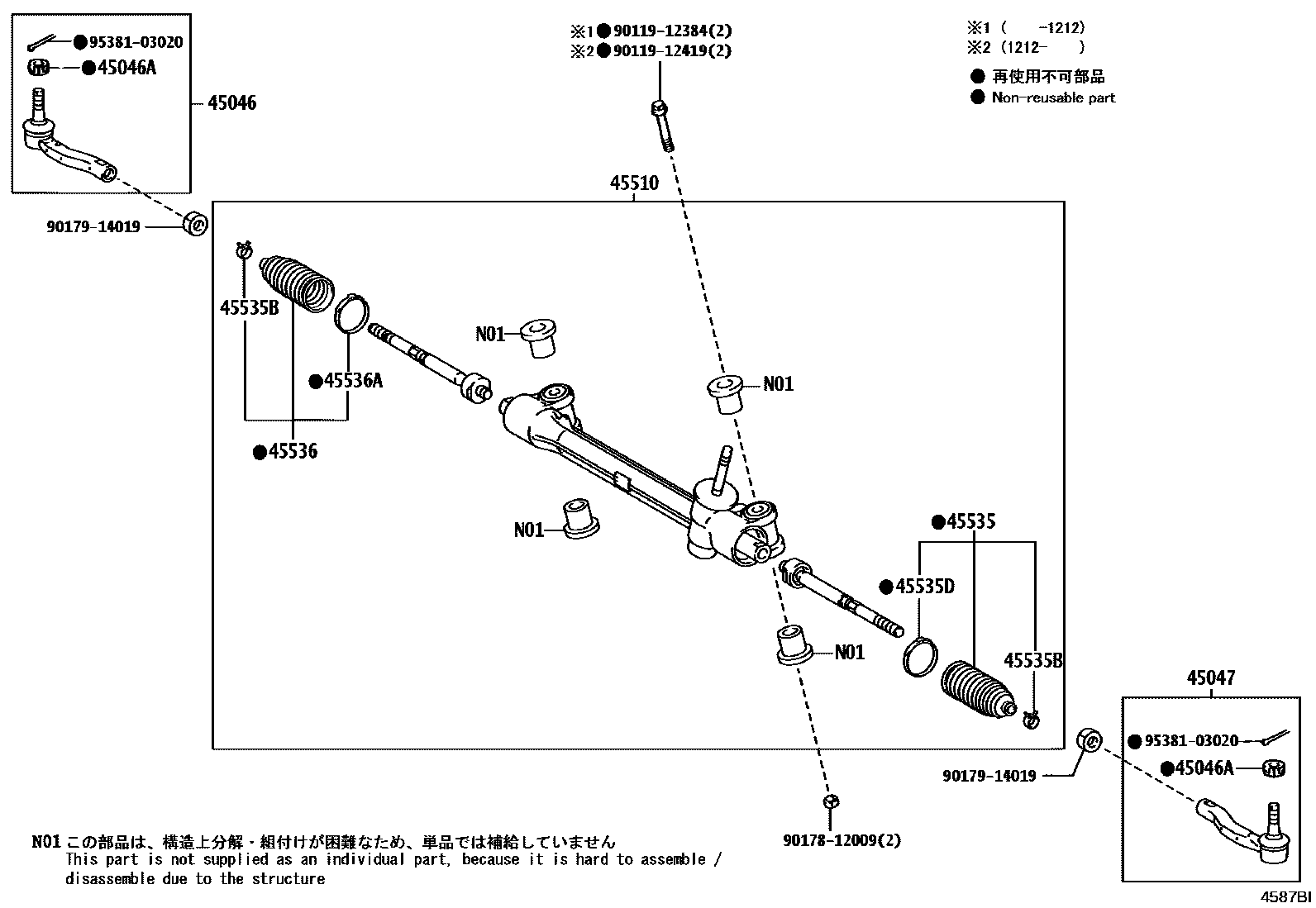

Parts diagram
45046END SUB-ASSY, TIE ROD, RH
main45046-59195i200602-200808
main45046-59255i201208
45046ANUT, CASTLE(FOR TIE ROD END)
main90171-12028×2i200602-200808
45047END SUB-ASSY, TIE ROD, LH
main45047-59135i200602-200808
main45047-59165i201208
45510GEAR ASSY, STEERING
main45510-52140i200602-200808
main45510-52141i201301
45535BOOT, STEERING RACK, NO.1
main45535-59015i200602-200808
main45535-59035i201105
45535BCLIP(FOR STEERING RACK BOOT)
main90467-19021×2i200602-200808
45535DCLAMP(FOR STEERING RACK BOOT NO.1)
main45538-52010i200602-200808
45536BOOT, STEERING RACK, NO.2
main45535-59015i200602-200808
main45535-59035i201105
45536ACLAMP(FOR STEERING RACK BOOT NO.2)
main45538-52010i200602-200808
9011912384
9011912419
9017812009
9017914019
9538103020

14 parts on this diagram · 1 diagram in section
