HEADLAMP

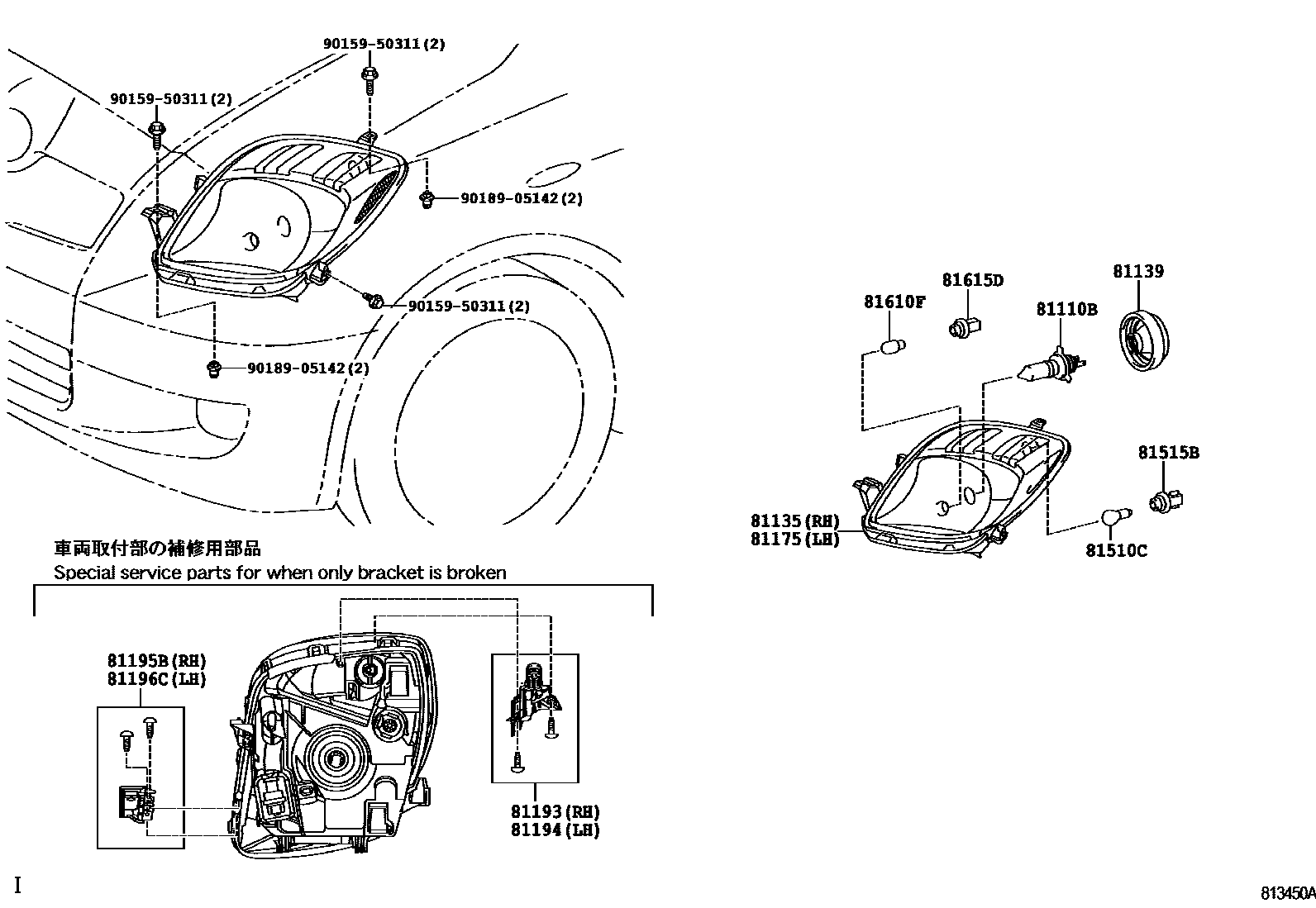

Parts diagram
81110BBULB(FOR HEADLAMP, NO.1)
main90080-81076×2i200811
12V 55/60W,TUNGSRAM G-E
main90080-81077×2i200811
12V 55/60W,OSRAM
main90080-81085×2i200811
12V 55/60W,PHILIPS
81135UNIT ASSY, HEADLAMP, RH
main81130-0D120supersedes 81130-0D130i200511-200811
HEAD LAMP AIMING-RH AIMING
main81130-0D130supersedes 81130-0D120i200511-200811
HEAD LAMP AIMING-LH AIMING
main81130-0D330supersedes 81130-0D340i200811
HEAD LAMP AIMING-RH AIMING
main81130-0D340supersedes 81130-0D330i200811
HEAD LAMP AIMING-LH AIMING
main81130-0D350i200811-200912
S PACKAGE; S PACKAGE&HEAD LAMP AIMING-RH AIMING
main81130-0D360i200912
EAST PACKAGE&HEAD LAMP AIMING-LH AIMING; WEST PACKAGE; WEST PACKAGE&HEAD LAMP AIMING-LH AIMING
81139COVER, HEADLAMP SOCKET
main81139-0D010×2i200511-200811
81175UNIT ASSY, HEADLAMP, LH
main81170-0D120supersedes 81170-0D130i200511-200811
HEAD LAMP AIMING-RH AIMING
main81170-0D130supersedes 81170-0D120i200511-200811
HEAD LAMP AIMING-LH AIMING
main81170-0D330supersedes 81170-0D340i200811
HEAD LAMP AIMING-RH AIMING
main81170-0D340supersedes 81170-0D330i200811
HEAD LAMP AIMING-LH AIMING
main81170-0D350i200811-200912
S PACKAGE; S PACKAGE&HEAD LAMP AIMING-RH AIMING
main81170-0D360i200912
EAST PACKAGE&HEAD LAMP AIMING-LH AIMING; WEST PACKAGE; WEST PACKAGE&HEAD LAMP AIMING-LH AIMING
81193RETAINER, HEADLAMP PROTECTOR, UPPER RH
main81193-52080i200811
81194RETAINER, HEADLAMP PROTECTOR, UPPER LH
main81194-52080i200511-200811
81195BRETAINER, RH HEADLAMP PROTECTOR, LOWER RH
main81195-52050i200511-200811
main81195-52110i200811
81196CRETAINER, LH HEADLAMP PROTECTOR, LOWER LH
main81196-52050i200511-200811
main81196-52110i200811
81510CBULB (FOR FRONT TURN SIGNAL LAMP)
main90981-WF003×2i200811
12V 21W
81515BSOCKET, FRONT TURN SIGNAL LAMP
main90069-81052×2i200511-200811
81610FBULB(FOR CLEARANCE LAMP)
main90981-WB003×2i200511-200811
12V 5W
81615DSOCKET, CLEARANCE LAMP
main81275-02070×2i200811
9015950311
9018905142

14 parts on this diagram · 2 diagrams in section
