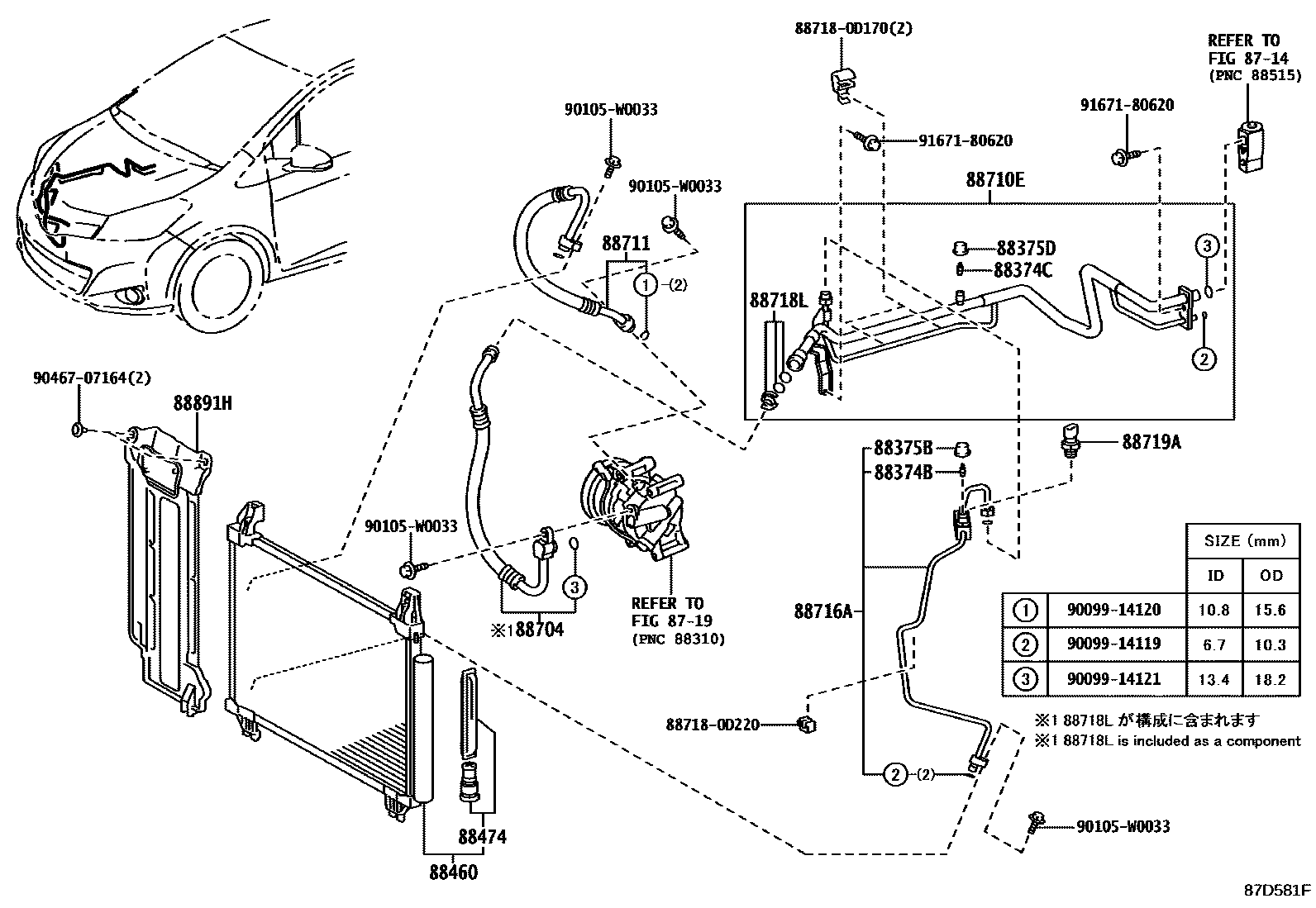

HEATING & AIR CONDITIONING - COOLER PIPING

8714HEATING & AIR CONDITIONING - COOLER UNIT
8719HEATING & AIR CONDITIONING - COMPRESSOR
88374BVALVE, SERVICE, NO.1
FRONT AIR CONDITIONER-HEATER ONLY; FRONT AIR CONDITIONER-HEATER ONLY & WITH(PTC HEATER); MEXICO SPEC&FRONT AIR CONDITIONER-HEATER ONLY
FRONT AIR CONDITIONER-DEALER OPTION
88374CVALVE, SERVICE, NO.2
FRONT AIR CONDITIONER-HEATER ONLY; FRONT AIR CONDITIONER-HEATER ONLY & WITH(PTC HEATER); MEXICO SPEC&FRONT AIR CONDITIONER-HEATER ONLY
88375BCAP, SERVICE VALVE, NO.1
FRONT AIR CONDITIONER-HEATER ONLY; FRONT AIR CONDITIONER-HEATER ONLY & WITH(PTC HEATER); MEXICO SPEC&FRONT AIR CONDITIONER-HEATER ONLY
88375DCAP, SERVICE VALVE, NO.2
FRONT AIR CONDITIONER-HEATER ONLY; FRONT AIR CONDITIONER-HEATER ONLY & WITH(PTC HEATER); MEXICO SPEC&FRONT AIR CONDITIONER-HEATER ONLY
88460CONDENSER ASSY, COOLER
FRONT AIR CONDITIONER-HEATER ONLY; FRONT AIR CONDITIONER-HEATER ONLY & WITH(PTC HEATER); MEXICO SPEC&FRONT AIR CONDITIONER-HEATER ONLY
88474DRYER, COOLER
FRONT AIR CONDITIONER-HEATER ONLY; FRONT AIR CONDITIONER-HEATER ONLY & WITH(PTC HEATER); MEXICO SPEC&FRONT AIR CONDITIONER-HEATER ONLY
88704HOSE SUB-ASSY, SUCTION
(L); FRONT AIR CONDITIONER-DEALER OPTION,(L); FRONT AIR CONDITIONER-HEATER ONLY & WITH(PTC HEATER),(L); FRONT AIR CONDITIONER-HEATER ONLY,(L); MEXICO SPEC&FRONT AIR CONDITIONER-HEATER ONLY,(L)
FRONT AIR CONDITIONER-DEALER OPTION
(J)
88710ETUBE & ACCESSORY ASSY, AIR CONDITIONER
FRONT AIR CONDITIONER-DEALER OPTION; FRONT AIR CONDITIONER-HEATER ONLY; FRONT AIR CONDITIONER-HEATER ONLY & WITH(PTC HEATER); MEXICO SPEC&FRONT AIR CONDITIONER-HEATER ONLY
FRONT AIR CONDITIONER-DEALER OPTION
FRONT AIR CONDITIONER-DEALER OPTION; FRONT AIR CONDITIONER-HEATER ONLY; FRONT AIR CONDITIONER-HEATER ONLY & WITH(PTC HEATER); MEXICO SPEC&FRONT AIR CONDITIONER-HEATER ONLY
FRONT AIR CONDITIONER-DEALER OPTION
88711HOSE, COOLER REFRIGERANT DISCHARGE, NO.1
(L); FRONT AIR CONDITIONER-DEALER OPTION,(L); FRONT AIR CONDITIONER-HEATER ONLY & WITH(PTC HEATER),(L); FRONT AIR CONDITIONER-HEATER ONLY,(L); MEXICO SPEC&FRONT AIR CONDITIONER-HEATER ONLY,(L)
FRONT AIR CONDITIONER-DEALER OPTION
(J)
88716APIPE, COOLER REFRIGERANT LIQUID, A
FRONT AIR CONDITIONER-DEALER OPTION
FRONT AIR CONDITIONER-DEALER OPTION; FRONT AIR CONDITIONER-HEATER ONLY; FRONT AIR CONDITIONER-HEATER ONLY & WITH(PTC HEATER); MEXICO SPEC&FRONT AIR CONDITIONER-HEATER ONLY
FRONT AIR CONDITIONER-DEALER OPTION; FRONT AIR CONDITIONER-HEATER ONLY & WITH(PTC HEATER)
88718LCLAMP, PIPING
FRONT AIR CONDITIONER-DEALER OPTION; FRONT AIR CONDITIONER-HEATER ONLY & WITH(PTC HEATER)
FRONT AIR CONDITIONER-HEATER ONLY; FRONT AIR CONDITIONER-HEATER ONLY & WITH(PTC HEATER); MEXICO SPEC&FRONT AIR CONDITIONER-HEATER ONLY
88719ASENSOR, AIR CONDITIONER PRESSURE
FRONT AIR CONDITIONER-HEATER ONLY; FRONT AIR CONDITIONER-HEATER ONLY & WITH(PTC HEATER); MEXICO SPEC&FRONT AIR CONDITIONER-HEATER ONLY
88891HCOVER, COOLER, NO.1
(J)
887180D170PIPE, COOLER REFRIGERANT SUCTION, NO.2
main88718-0D170
887180D220PIPE, COOLER REFRIGERANT SUCTION, NO.2
main88718-0D220
9009914119
main90099-14119
9009914120
main90099-14120
9009914121
main90099-14121
90105W0033
main90105-W0033
9046707164
main90467-07164
9167180620
main91671-80620
23 parts on this diagram · 3 diagrams in section
