FUEL TANK & TUBE

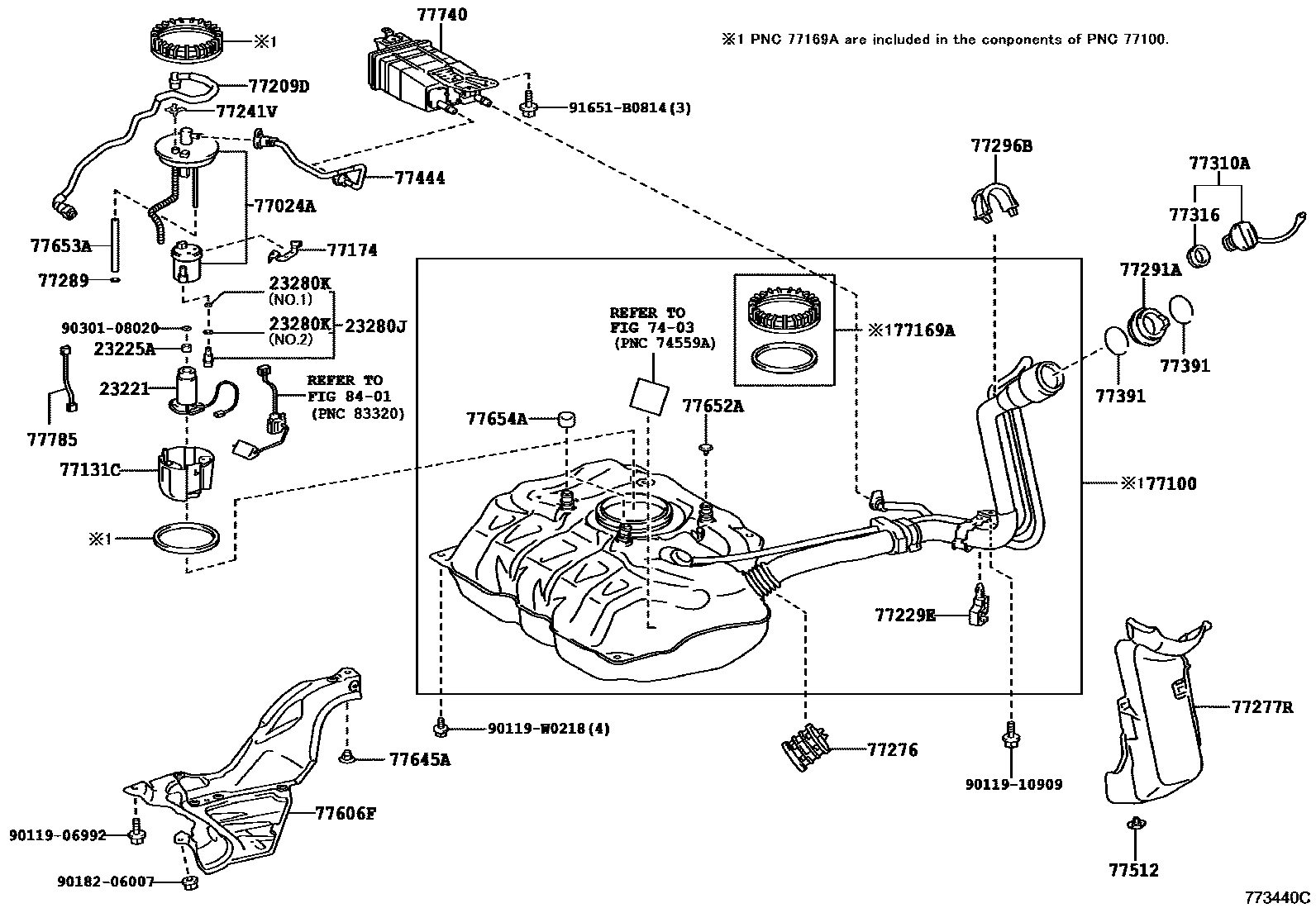

Parts diagram
23221PUMP, FUEL
main23220-21211i201305-201907
23225ASPACER, FUEL PUMP
main23225-21020i201305-201907
23280JREGULATOR ASSY, FUEL PRESSURE
main23280-21010i201305-201907
23280KRING, O(FOR FUEL PRESSURE REGULATOR)
main90301-04013i201305-201907
NO.1:REFER ILLUST.
main90301-15024i201305-201907
NO.2:REFER ILLUST.
7403CAUTION PLATE (EXTERIOR & INTERIOR)
77024APLATE SUB-ASSY, FUEL SUCTION
main77024-52180i201305-201907
77100TANK ASSY, FUEL
main77001-52460i201305-201907
77131CSUB-TANK, FUEL, NO.1
main77131-52071i201305-201306
main77131-52110i201307-201907
77169AGASKET, FUEL SUCTION TUBE SET
main77169-52040i201305-201907
77174SUPPORT, FUEL SUCTION, NO.1
main77174-52070i201305-201907
77209DTUBE SUB-ASSY, FUEL TANK MAIN
main77209-52180i201305-201907
77229ECLAMP, BREATHER TUBE
main77229-52080i201305-201907
77241VCLIP, TUBE JOINT
main77241-33011i201305-201907
77276PROTECTOR, FUEL HOSE
main77276-52010i201305-201907
77277RPROTECTOR, FUEL TANK FILLER PIPE
main77277-52050i201305-201907
77289HOLDER, FUEL TANK PIPE SETTING
main77289-52110i201305-201907
77291ASHIELD, FUEL TANK FILLER PIPE
main77291-0D230i201407-201907
main77291-52170i201305-201407
77296BSUPPORT, FUEL TUBE PROTECTOR, NO.1
main77297-52040i201305-201907
77310ACAP ASSY, FUEL TANK
main77300-53020i201407-201907
main77300-74010i201305-201407
77316GASKET, FUEL TANK CAP
main77316-52040i201305-201907
77391RING, FUEL INLET BOX
main77391-12020i201305-201907
77444HOSE, FUEL TANK VENT
main77404-52060i201305-201907
77512BRACKET, FUEL TANK, REAR
main77512-35140i201305-201907
77606FCASE SUB-ASSY, FUEL TANK COVER VENT
main77606-52100i201305-201907
77645ARETAINER, FUEL TANK PROTECTOR
main77645-52040i201305-201907
77652ACUSHION, FUEL TANK, NO.2
main77652-52070i201305-201907
77653ACUSHION, FUEL TANK, NO.3
main77652-52040i201305-201907
77654ACUSHION, FUEL TANK, NO.4
main77654-52020i201305-201907
77740CANISTER ASSY, CHARCOAL
main77740-52110i201305-201907
77785HARNESS, FUEL PUMP
main77785-52110i201305-201907
8401SWITCH & RELAY & COMPUTER
9011906992
9011910909
90119W0218
9018206007
9030108020
91651B0814

37 parts on this diagram · 3 diagrams in section
