REAR DISC BRAKE CALIPER & DUST COVER

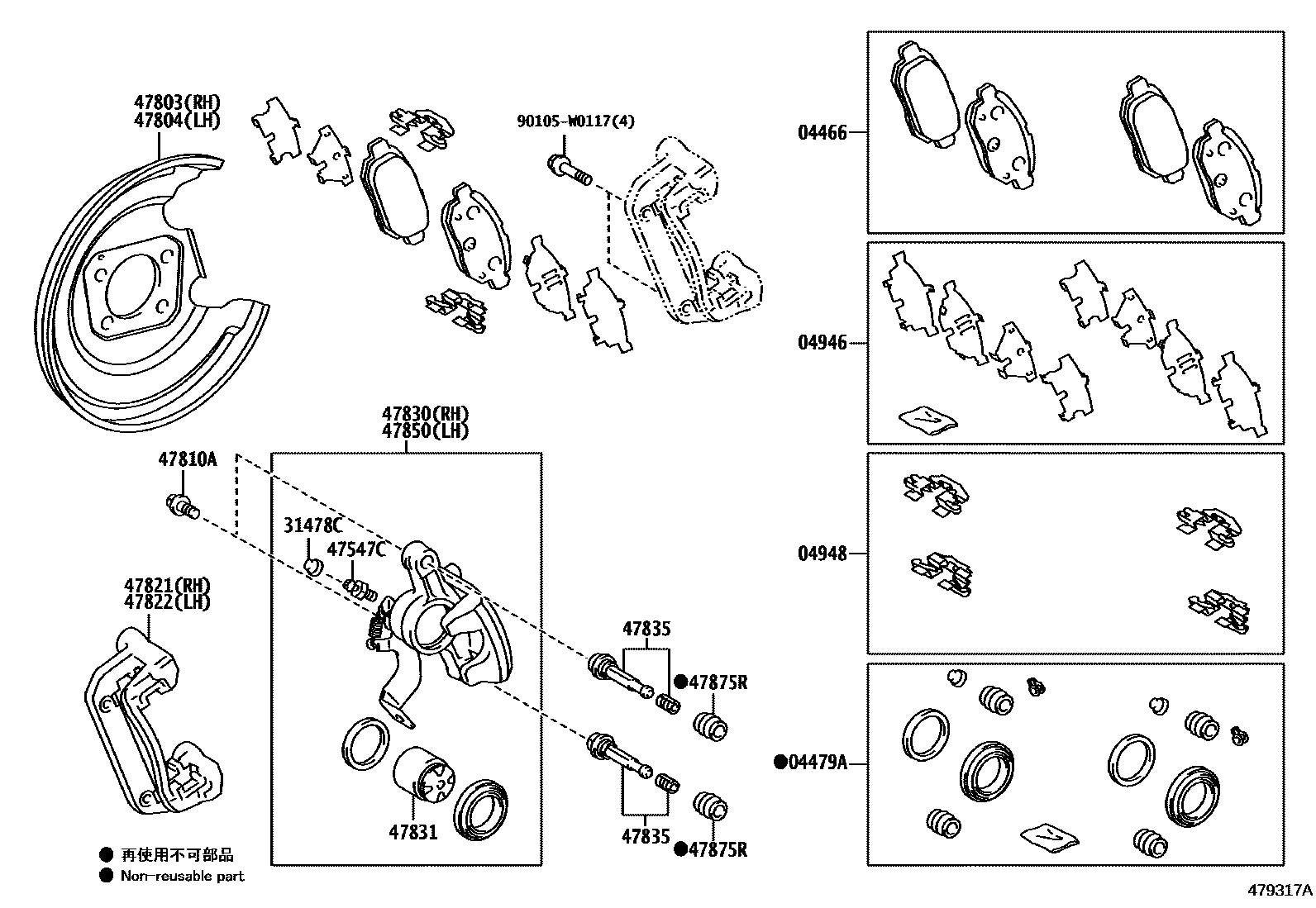

Parts diagram
04466PAD KIT, DISC BRAKE, REAR
main04466-52170i201407-201703
MARK NBK D6247; MARK NBK D6247,SE PACKAGE
04479ACYLINDER KIT, DISC BRAKE, REAR
main04479-52170i201407-201703
SE PACKAGE
04946SHIM KIT, ANTI SQUEAL(FOR REAR DISC BRAKE)
main04946-52080i201407-201703
SE PACKAGE
04948FITTING KIT, DISC BRAKE, REAR
main04948-12060i201407-201703
SE PACKAGE
31478CCAP, BLEEDER PLUG(FOR REAR DISC BRAKE)
main31478-52010×2i201407-201703
SE PACKAGE
47547CPLUG, BLEEDER(FOR REAR DISC BRAKE)
main47847-52050×2i201407-201703
SE PACKAGE
47803COVER SUB-ASSY, DISC BRAKE DUST, REAR RH
main47803-52030i201407-201703
SE PACKAGE
47804COVER SUB-ASSY, DISC BRAKE DUST, REAR LH
main47804-52030i201407-201703
SE PACKAGE
47810ABOLT, HEXAGON(FOR REAR CALIPER)
main90015-AA102×4i201407-201703
SE PACKAGE
47821MOUNTING, REAR DISC BRAKE CYLINDER, RH
main47821-12151i201407-201703
SE PACKAGE
47822MOUNTING, REAR DISC BRAKE CYLINDER, LH
main47821-12151i201407-201703
SE PACKAGE
47830CYLINDER ASSY, DISC BRAKE, REAR RH
main47830-52161i201407-201703
SE PACKAGE
47831PISTON, REAR DISC BRAKE
main47831-52090×2i201407-201703
SE PACKAGE
47835PIN, REAR DISC BRAKE PAD GUIDE
main47835-12150×4i201407-201703
SE PACKAGE
47850CYLINDER ASSY, DISC BRAKE, REAR LH
main47850-52161i201407-201703
SE PACKAGE
47875RBOOT, BUSH DUST(FOR REAR DISC BRAKE)
main47875-12150×4i201407-201703
SE PACKAGE
90105W0117

17 parts on this diagram · 1 diagram in section
