TRANSFER GEAR

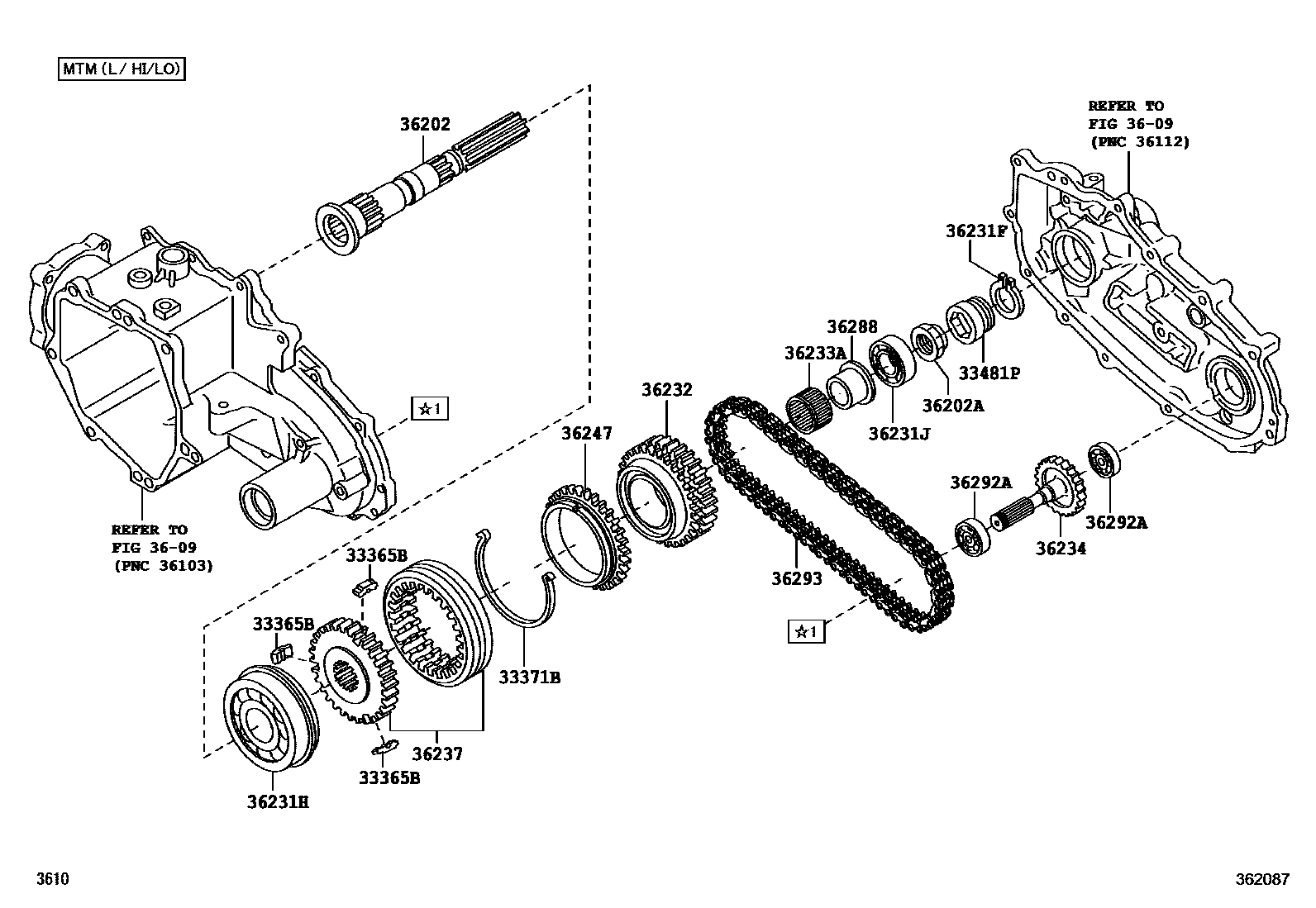

Parts diagram
33365BKEY, SYNCHROMESH SHIFTING, NO.1
main33365-87507×3i201112
33371BSPRING, SYNCHROMESH SHIFTING KEY (FOR TRANSFER)
main33392-87502i201112
33481PGEAR, SPEEDOMETER DRIVE (FOR TRANSFER)
main33481-87410i201112
main33481-97508i201112
3609TRANSFER CASE & EXTENSION HOUSING
36202SHAFT SUB-ASSY, TRANSFER OUTPUT, REAR
main36220-87505i201112
main36220-87506supersedes 36231-B5020i201112
36202ANUT(FOR TRANSFER OUTPUT REAR SHAFT)
main90041-79244i201112
36231FRING, SHAFT SNAP (FOR TRANSFER OUTPUT SHAFT)
main96150-02200i201112
36231HBEARING, RADIAL BALL (FOR TRANSFER OUTPUT SHAFT FRONT)
main97153-06306supersedes 97153-06207i201112
36231JBEARING, RADIAL BALL (FOR TRANSFER OUTPUT SHAFT REAR)
main90043-63127i201112
36232GEAR, TRANSFER FRONT DRIVE
main36232-B5010i201112
36233ABEARING, NEEDLE ROLLER (FOR TRANSFER DRIVE GEAR)
main90043-64140i201112
36234SHAFT, TRANSFER OUTPUT, FRONT
main36234-B5010i201112-201407
36237HUB, TRANSFER CLUTCH
main36203-B5020supersedes 36203-B5010i201112
36247RING, TRANSFER SYNCHRONIZER
main33368-87507i201112
36288RACE, TRANSFER THRUST BEARING, NO.1
main36288-B5020supersedes 36288-B5010i201112
36292ABEARING (FOR TRANSFER DRIVEN SPROCKET)
main97100-06203i201112
main97130-06005i201112
36293CHAIN, TRANSFER FRONT DRIVE
main36293-87508i201112

17 parts on this diagram · 3 diagrams in section
