BRAKE TUBE & CLAMP

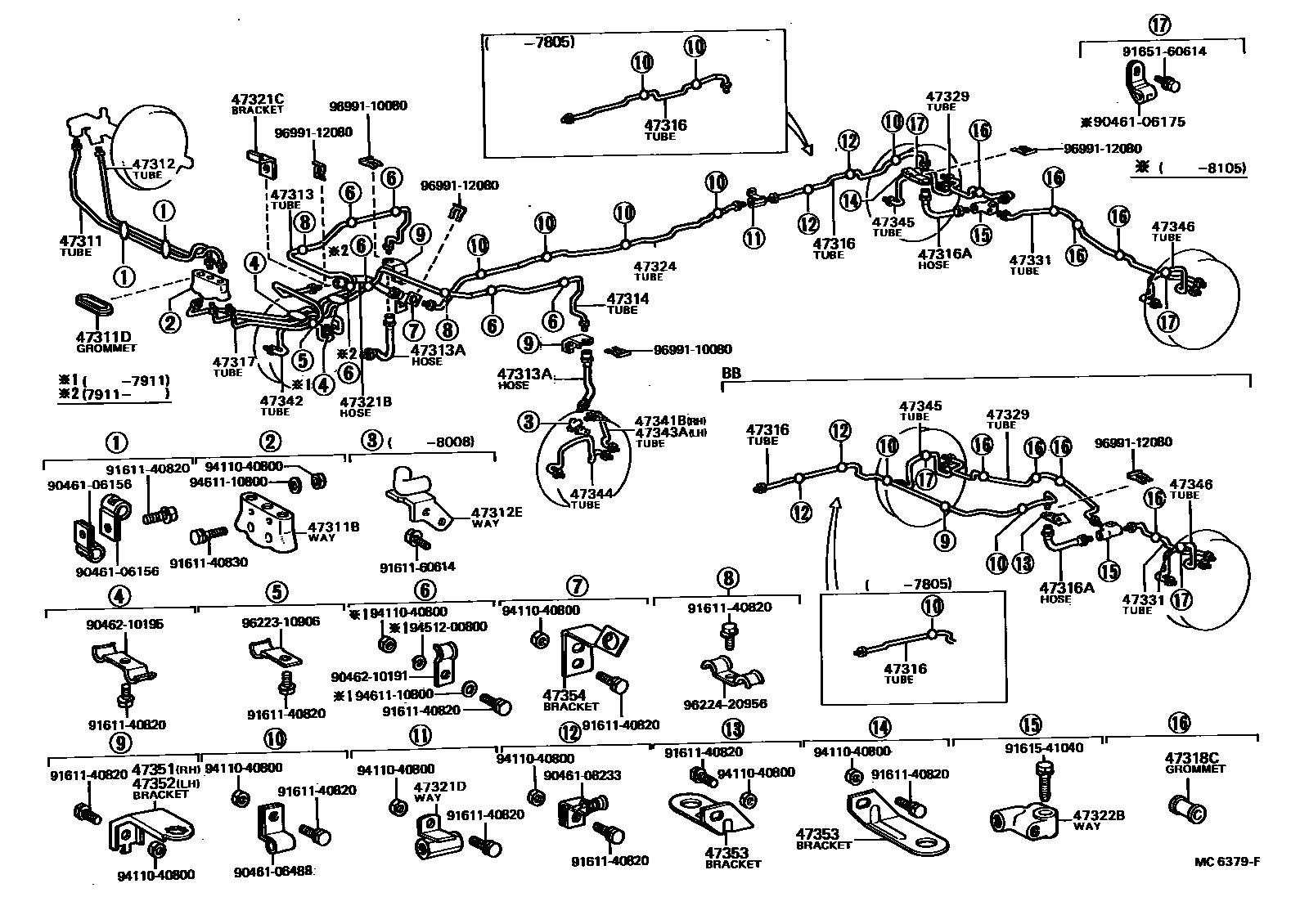

Parts diagram
47311TUBE, FRONT BRAKE, NO.1
main47311-36132i197708-198204
47311BWAY, NO.1(FOR FRONT BRAKE TUBE)
main47374-36020i197708-198204
47311DGROMMET(FOR FRONT BRAKE TUBE)
main90480-01352i197708-198204
47312TUBE, FRONT BRAKE, NO.2
main47312-36131i197708-198204
47312EWAY, NO.2(FOR FRONT BRAKE TUBE)
main90412-10037i197708-198008
RH
main90412-10043i197708-198008
LH
47313TUBE, FRONT BRAKE, NO.3
main47313-36101i197708-197911
main47313-36120i197911-198204
47313AHOSE, FLEXIBLE, NO.1(FOR FRONT)
main90947-02185×2i197708-197902
main96940-33305×2i197902-198008
main96950-33305×2i198008-198204
47314TUBE, FRONT BRAKE, NO.4
main47314-36112i197708-197911
main47314-36130i197911-198204
47316TUBE, FRONT BRAKE, NO.6
main47316-36111i197708-198204
main47316-36141i197708-198204
47316AHOSE, FLEXIBLE(FOR REAR BRAKE TUBE)
main96912-31363i197708-197902
main96912-33605i197902-198204
47317TUBE, FRONT BRAKE, NO.7
main47317-36070i197708-198204
47318CGROMMET(FOR REAR RH BRAKE TUBE)
main90480-08343×4i197708-198204
47321BHOSE, FLEXIBLE(FOR REAR BRAKE TUBE)
main96932-31303i197708-197902
main96932-33005i197902-198204
47321CBRACKET, FLEXIBLE HOSE(FOR REAR BRAKE FLEXIBLE HOSE)
main57109-90500i197708-198204
47321DWAY, NO.1(FOR REAR BRAKE TUBE)
main90412-12054i197708-198204
47322BWAY, NO.2(FOR REAR BRAKE TUBE)
main90413-12122i197708-198204
47324TUBE, REAR BRAKE, NO.4
main47324-36020i197708-197911
main47324-36040i197911-198204
47329TUBE, REAR BRAKE, NO.9
main47329-36090i197708-198204
main47329-36100i197708-198204
47331TUBE, REAR BRAKE, NO.10
main47331-36120i197708-198204
main47331-36130i197708-198204
47341BTUBE, WHEEL CYLINDER, FRONT RH NO.1
main47341-36030i197708-198008
main47341-36040i198008-198204
47342TUBE, WHEEL CYLINDER, FRONT RH NO.2
main47342-36030i197708-198204
47343ATUBE, WHEEL CYLINDER, FRONT LH NO.1
main47343-36020i197708-198008
main47343-36040i198008-198204
47344TUBE, WHEEL CYLINDER, FRONT LH NO.2
main47342-36030i197708-198204
47345TUBE, WHEEL CYLINDER, REAR RH
main47345-36020i197708-198204
47346TUBE, WHEEL CYLINDER, REAR LH
main47345-36020i197708-198204
47351BRACKET, FLEXIBLE HOSE(FOR FRONT RH)
main47352-36030i197708-198204
47352BRACKET, FLEXIBLE HOSE(FOR FRONT LH)
main47352-36030i197708-198204
47353BRACKET, FLEXIBLE HOSE(FOR REAR)
main47353-36060i197708-198204
main47353-36070i197708-198204
47354BRACKET, FRONT FLEXIBLE HOSE
main47353-36040i197708-198204
9046106156
9046106175
9046106488
9046108233
9046210191
9046210195
9161140820
9161140830
9161160614
9161541040
9165160614
9411040800
9451200800
9461110800
9622310906
9622420956
9699110080
9699112080

47 parts on this diagram · 1 diagram in section
