BRAKE TUBE & CLAMP

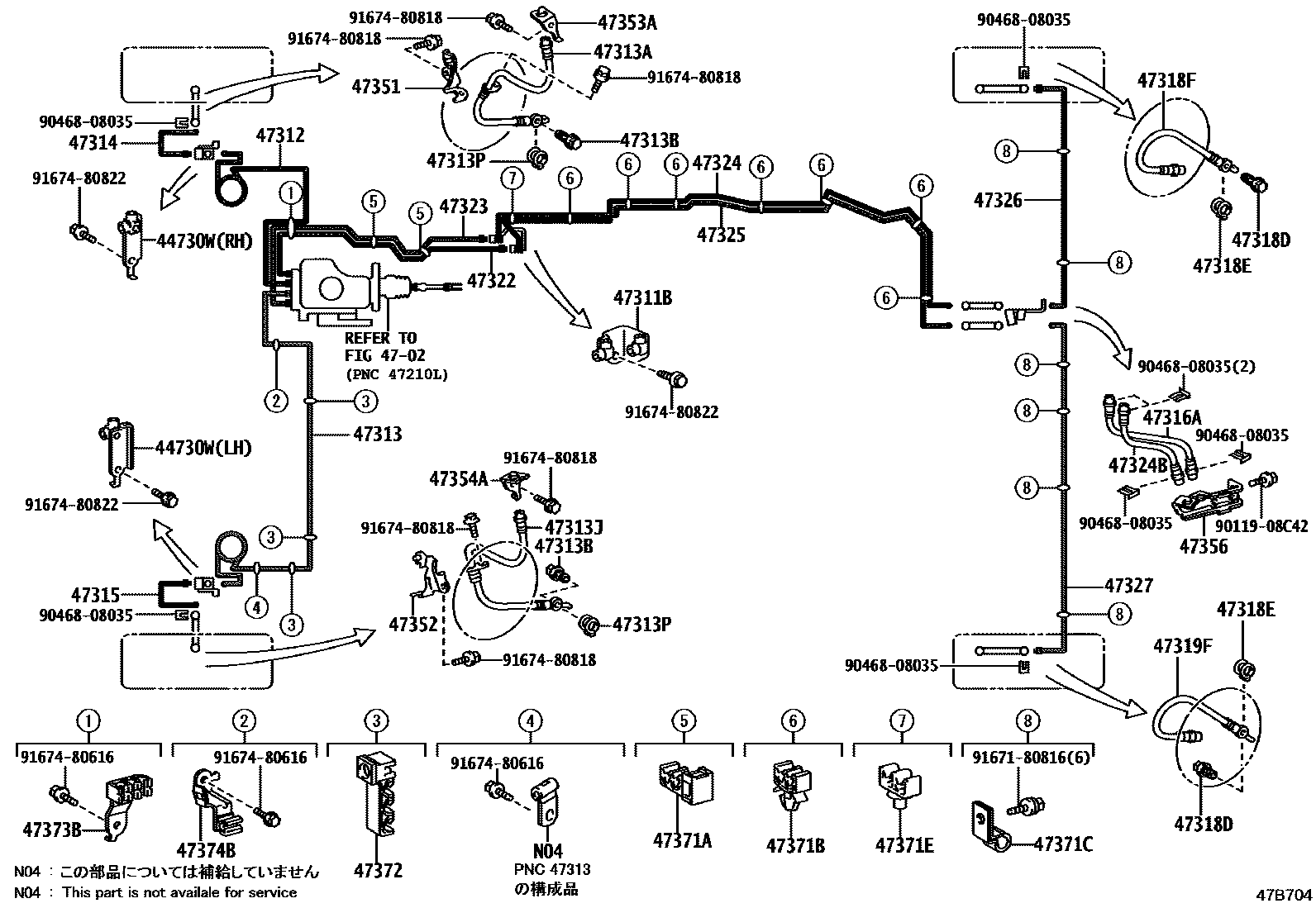

Parts diagram
44730WWAY, 2(FOR FRONT BRAKE TUBE)
main90412-10266i201509
main90412-10267i201509
4702BRAKE MASTER CYLINDER
47311BWAY, NO.1(FOR FRONT BRAKE TUBE)
main90412-10309i201509
47312TUBE, FRONT BRAKE, NO.2
main47312-60A40i201509-201807
main47312-60A41i201808
47313TUBE, FRONT BRAKE, NO.3
main47313-60431i201509-201808
main47313-60432i201808
47313AHOSE, FLEXIBLE, NO.1(FOR FRONT)
main90947-02G83i201509
47313BBOLT, UNION(FOR FRONT FLEXIBLE HOSE)
main90401-10058×2i201509
47313JHOSE, FLEXIBLE, NO.2(FOR FRONT)
main90947-02G84i201509
47313PGASKET(FOR FRONT FLEXIBLE HOSE)
main47389-50020×2i201509
47314TUBE, FRONT BRAKE, NO.4
main47314-60291i201509
47315TUBE, FRONT BRAKE, NO.5
main47315-60531i201509
47316AHOSE, FLEXIBLE(FOR REAR BRAKE TUBE)
main90947-02G81i201509
47318DBOLT, UNION(FOR REAR FLEXIBLE HOSE)
main90401-10058×2i201509
47318EGASKET(FOR REAR FLEXIBLE HOSE)
main47389-50020×2i201509
47318FHOSE, FLEXIBLE(FOR REAR RH)
main90947-02G66i201509
47319FHOSE, FLEXIBLE(FOR REAR LH)
main90947-02G66i201509
47322TUBE, REAR BRAKE, NO.2
main47322-60B30i201509
47323TUBE, REAR BRAKE, NO.3
main47323-60A60i201509
47324TUBE, REAR BRAKE, NO.4
main47324-60450i201509
47324BHOSE, FLEXIBLE(FOR REAR BRAKE TUBE, NO.2)
main90947-02G82i201509
47325TUBE, REAR BRAKE, NO.5
main47325-60410i201509
47326TUBE, REAR BRAKE, NO.6
main47326-60352i201509
47327TUBE, REAR BRAKE, NO.7
main47327-60203i201509
47351BRACKET, FLEXIBLE HOSE(FOR FRONT RH)
main47351-60290i201509
47352BRACKET, FLEXIBLE HOSE(FOR FRONT LH)
main47352-60180i201509
47353ABRACKET, FLEXIBLE HOSE, FRONT RH NO.2
main47353-60140i201509
47354ABRACKET, FLEXIBLE HOSE, FRONT LH NO.2
main47353-60140i201509
47356BRACKET, FLEXIBLE HOSE, NO.6
main47356-60021i201509
47371ACLAMP, BRAKE TUBE, NO.1
main90949-01D60×2i201509
47371BCLAMP, BRAKE TUBE, NO.6
main90469-07022×7i201509
47371CCLAMP, BRAKE TUBE, NO.7
main90461-08639×6i201509
47371ECLAMP, BRAKE TUBE, NO.9
main90469-07020i201509
47372CLAMP, BRAKE TUBE, NO.2
main90949-01D61×3i201509-201808
main90949-01E35×3i201808
47373BCLAMP, BRAKE TUBE, NO.3
main90949-04065i201509
47374BCLAMP, BRAKE TUBE, NO.4
main90949-04048i201509
9011908C42
9046808035
9167180816
9167480616
9167480818
9167480822

41 parts on this diagram · 1 diagram in section
