BACK DOOR LOCK & HINGE

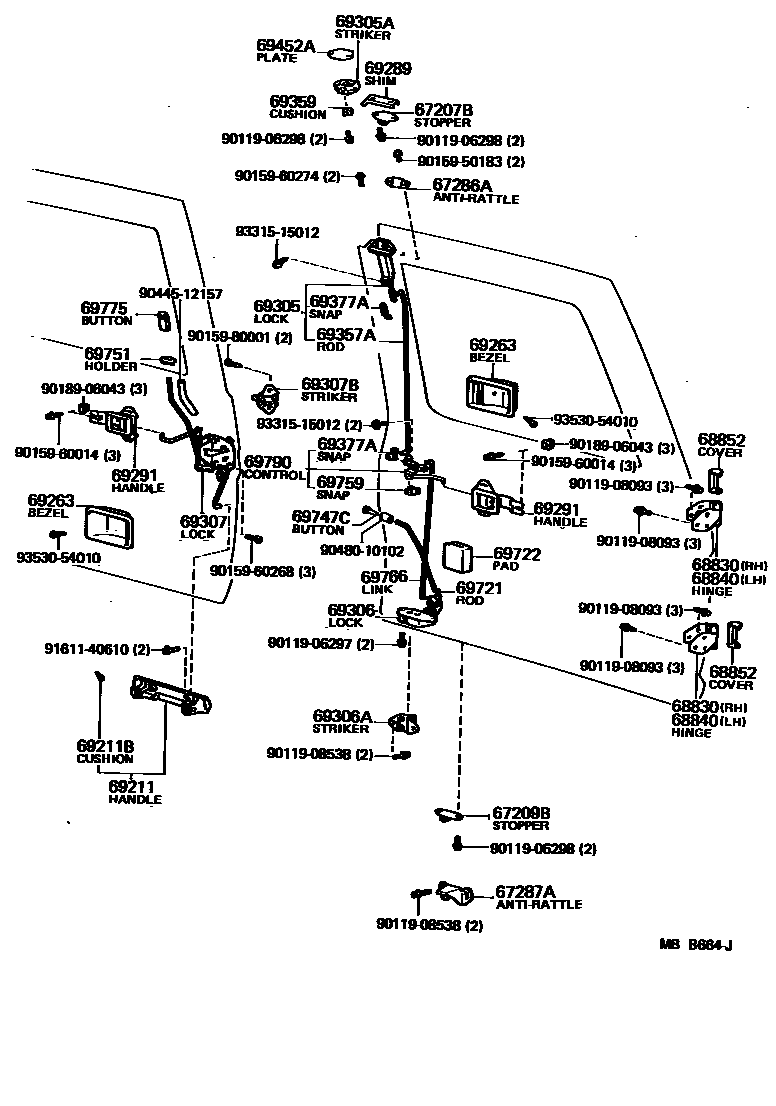

Parts diagram
67207BSTOPPER SUB-ASSY, BACK DOOR, UPPER
main67206-90K00i198608-198708
main67207-90A01i198008-198608
67209BSTOPPER SUB-ASSY, BACK DOOR, LOWER
main67208-90A01i198608-198708
main67209-90A01i198008-198608
67286ANTI-RATTLE, BACK DOOR, RH
main67285-90A00i198110-198708
67286AANTI-RATTLE, BACK DOOR, UPPER
main67285-90A01i198008-198708
67287ANTI-RATTLE, BACK DOOR, LH
main67286-90A00i198110-198708
67287AANTI-RATTLE, BACK DOOR, LOWER
main67281-90A00i198008-198708
68830HINGE ASSY, BACK DOOR, RH
main68801-90A00i198008-198708
UPR
main68803-90A00i198008-198708
LWR
68840HINGE ASSY, BACK DOOR, LH
main68802-90A00i198008-198708
UPR
main68804-90A00i198008-198708
LWR
68852COVER, BACK DOOR HINGE
main68851-90A00i198008-198708
RH LOW,LH UPR
main68852-90A00i198008-198708
LH LOW,RH UPR
69211HANDLE, BACK DOOR OUTSIDE, RH
main69210-14030i198008-198708
69211BCUSHION(FOR BACK DOOR OUTSIDE HANDLE)
main90541-03021i198008-198708
69263BEZEL, BACK DOOR INSIDE HANDLE
main69277-16040-06i198008-198411
BROWN,BROWN,TRIM4#
main69277-16040-23i198411-198708
SHADOW GRAY,GRAY,TRIM1#
main69277-16040-36i198411-198708
SEPIA BROWN,SEPIA BROWN,TRIM4#
69289SHIM, BACK DOOR STOPPER
main69289-90A00i198009-198708
69291HANDLE ASSY, BACK DOOR INSIDE
main69206-20020i198008-198708
69305LOCK SUB-ASSY, BACK DOOR, UPPER
main69350-90A00i198008-198708
69305ASTRIKER ASSY, BACK DOOR, UPPER
main69451-90A01i198008-198506
main69470-90A01i198506-198708
69306LOCK SUB-ASSY, BACK DOOR, LOWER
main69380-90A00i198008-198610
main69380-90A01i198610-198708
69306ASTRIKER ASSY, BACK DOOR, LOWER
main69430-90A00i198008-198708
69307LOCK SUB-ASSY, BACK DOOR, CENTER
main69350-90A01i198008-198510
main69350-90A05i198510-198708
69307BSTRIKER ASSY, BACK DOOR, CENTER
main69410-12040i198008-198708
69357AROD, BACK DOOR OPENING, UPPER
main69357-90A00i198008-198708
69359CUSHION, BACK DOOR LOCK
main69359-90A00i198008-198506
69377ASNAP, BACK DOOR UPPER LOCK ROD
main69377-30020i198008-198411
W/CONTROL
main69377-90A00i198008-198708
W/LOCK UPR
69452APLATE, BACK DOOR UPPER LOCK STRIKER
main69452-90A00i198008-198708
69721ROD, BACK DOOR LOWER LOCK CONTROL, NO.1
main69721-90A00i198008-198708
69722PAD, BACK DOOR LOCK CONTROL
main69722-90A00i198008-198708
69747CBUTTON, DOOR LOCKING(FOR BACK DOOR)
main69747-20020i198008-198411
main69747-20020-01i198411-198708
BLACK,BLACK
69751HOLDER, DOOR LOCK CONTROL KNOB
main69079-90K00-03i198411-198708
SHADOW GRAY,SHADOW GRAY,TRIM1#
main69079-90K00-06i198411-198708
SEPIA BROWN,SEPIA BROWN,TRIM4#
main69751-20030i198008-198210
main69751-20031-03i198210-198411
SHADOW GRAY,GRAY,TRIM1#
main69751-20031-06i198210-198411
DARK BROWN,BROWN,TRIM4#
69759SNAP, DOOR LOCK CONTROL LINK, NO.1
main69759-12030i198008-198708
69766LINK, BACK DOOR LOCK CONTROL, NO.2
main69766-90A00i198008-198501
69775BUTTON, DOOR LOCKING(FOR BACK DOOR)
main69706-90A00-03i198503-198708
SHADOW GRAY,SHADOW GRAY,TRIM1#
main69706-90A00-06i198503-198708
SEPIA BROWN,SEPIA BROWN,TRIM4#
main69741-20020-16i198008-198411
DARK BROWN,BROWN,TRIM4#
main69741-90A00-03i198210-198503
SHADOW GRAY,GRAY,TRIM1#
main69741-90A00-06i198110-198411
DARK BROWN,BROWN,TRIM4#
main69741-90A00-16i198411-198503
SEPIA BROWN,SEPIA BROWN,TRIM4#
main69741-90K00-03i198411-198708
SHADOW GRAY,SHADOW GRAY,TRIM1#
main69741-90K00-06i198411-198708
SEPIA BROWN,SEPIA BROWN,TRIM4#
69790CONTROL ASSY, BACK DOOR LOCK
main69790-90A00i198008-198408
main69790-90A01i198408-198501
main69790-90A02i198501-198708
9011906297
9011906298
9011908093
9011908538
9015950183
9015960014
9015960268
9015960274
9015980001
9018906043
9044512157
9048010102
9161140610
9331515012
9353054010

47 parts on this diagram · 2 diagrams in section
