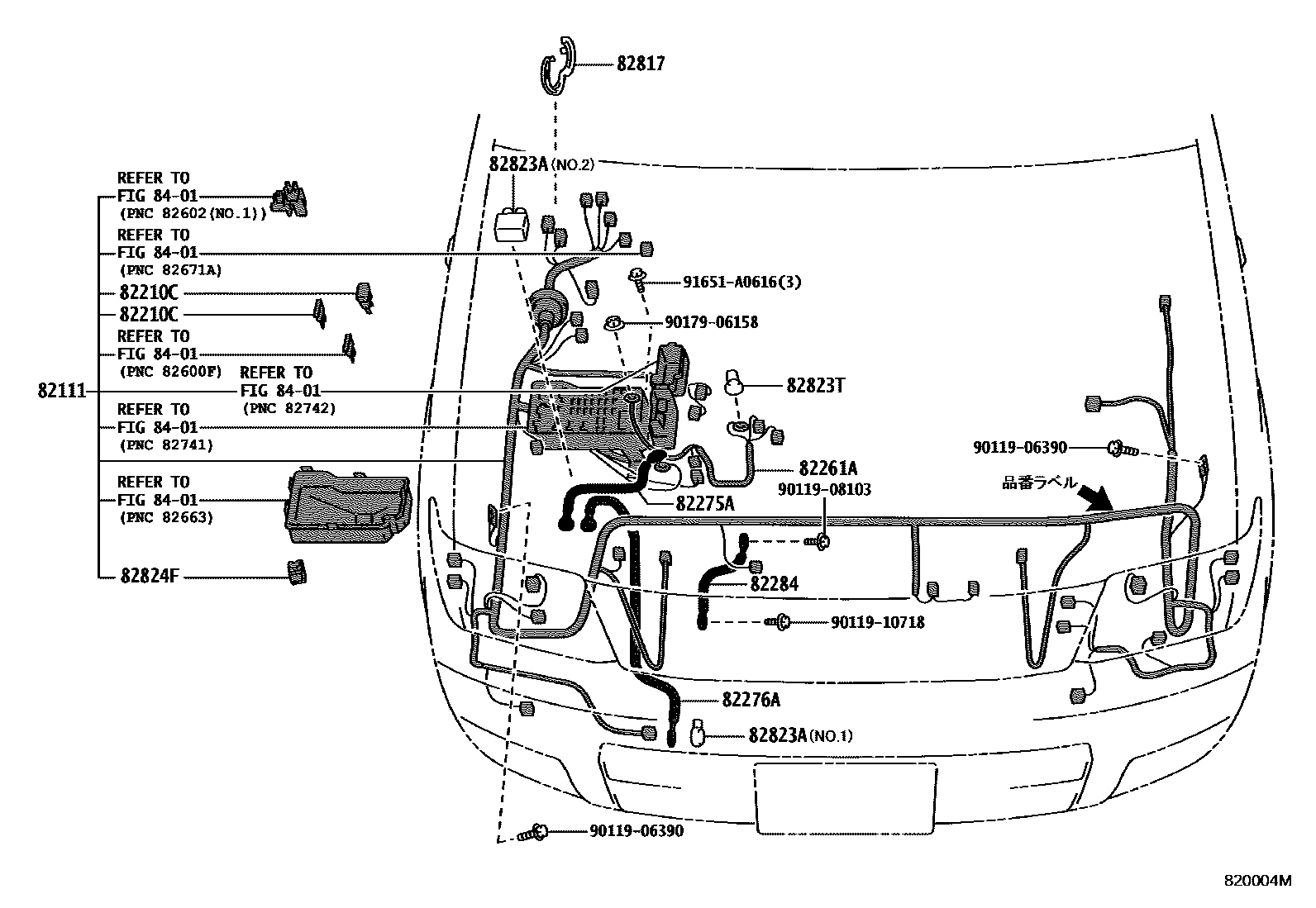

WIRING & CLAMP

0001 1������-���� 0002 1����������� 0003 1������-���� 0004 1������-���� 0005 1�������� 0006 1�������� 0007 1�������� 0008 1�������� 0009 1������ 0010 1������ 0011 1�-�,���,������ 0012 1�-���� 0013 1������-���� ����� 0014 1�������� ����� & ������ 0015 1�������� ����� & ������ 0016 1�������� ����� & ������ 0017 1������ ����� & ������ 0018 1�-�,���,������ ����� & ������0019 1����

82111WIRE, ENGINE ROOM MAIN

main82111-60420iKZJ9#199604-199801

main82111-60421iKZJ9#199801-199906

main82111-60422iKZJ9#199906-200008

main82111-60423iKDJ9#200008-200211

main82111-60440iKZJ9#..RS,TS199604-199801

main82111-60441iKZJ9#..RS,TS199801-199906

main82111-60450iRZJ9#,VZJ9#199604-199801

main82111-60451iRZJ9#,VZJ9#199801-199906

main82111-60452iRZJ9#,VZJ9#199906-200008

main82111-60453iRZJ9#,VZJ9#200008-200209

main82111-60480iKZJ9#199604-199801

main82115-60010iKZJ9#..ATM..(RX,RZ,TX,TZ)199906-200008

main82115-60011iKDJ9#..ATM..(RX,RZ,TX,TZ)200008-200211

main82115-60020iVZJ9#..ATM199906-200008

main82115-60021iVZJ9#..ATM200008-200209

82210CFUSIBLE LINK

main90982-08202iKZJ9#,RZJ9#,VZJ9#199604-199906

main90982-08203iKZJ9#199604-199906

main90982-08246iKDJ9#,KZJ9#,RZJ9#,VZJ9#199906-200211

main90982-08280iKZJ9#,RZJ9#,VZJ9#199604-199906

main90982-08281iKDJ9#,KZJ9#,RZJ9#,VZJ9#199906-200211

main90982-08282iKDJ9#,KZJ9#,RZJ9#,VZJ9#199906-200211

82261AWIRE, ALTERNATOR

main82261-35200iKDJ9#200008-200211

main82261-60030iKZJ9#..RS,TS199604-199906

main82261-60040iKZJ9#199604-199906

main82261-60110iKZJ9#199906-200008

82275ACABLE, BATTERY TO MAGNET SWITCH

main82275-60060iRZJ9#,VZJ9#199604-199906

main82275-60070iKDJ9#,KZJ9#199906-200211

82276ACABLE, MAGNET SWITCH TO WINCH

main82276-60050iRZJ9#,VZJ9#199906-200209

main82276-60060iKDJ9#,KZJ9#199906-200211

82284WIRE, EARTH

main82284-60080iRZJ9#,VZJ9#199604-199906

82817PROTECTOR, WIRING HARNESS, NO.1

main82817-2B730iKZJ9#,VZJ9#199604-199704

main82817-32840iKZJ9#,RZJ9#,VZJ9#199704-199906

82823ACAP, TERMINAL, NO.2

main82823-22080iKDJ9#,KZJ9#,RZJ9#,VZJ9#199906-200211

main82823-90300iKDJ9#,KZJ9#,RZJ9#,VZJ9#199906-200211

82823TCAP, ALTERNATOR TERMINAL

main82823-22050iKZJ9#,RZJ9#,VZJ9#199604-199906

82824CONNECTOR, WIRING HARNESS

main82824-12210×3iKZJ9#,RZJ9#,VZJ9#199604-199906

82824FCONNECTOR, WIRING HARNESS

main82824-30180iKDJ9#,KZJ9#,RZJ9#,VZJ9#199906-200211

8401SWITCH & RELAY & COMPUTER

→ Go to FIG 84-01

9011906390

main90119-06390

9011908103

main90119-08103

9011910718

main90119-10718

9017906158

main90179-06158

91651A0616

main91651-A0616

17 parts on this diagram · 19 diagrams in section
