INJECTION PUMP ASSEMBLY

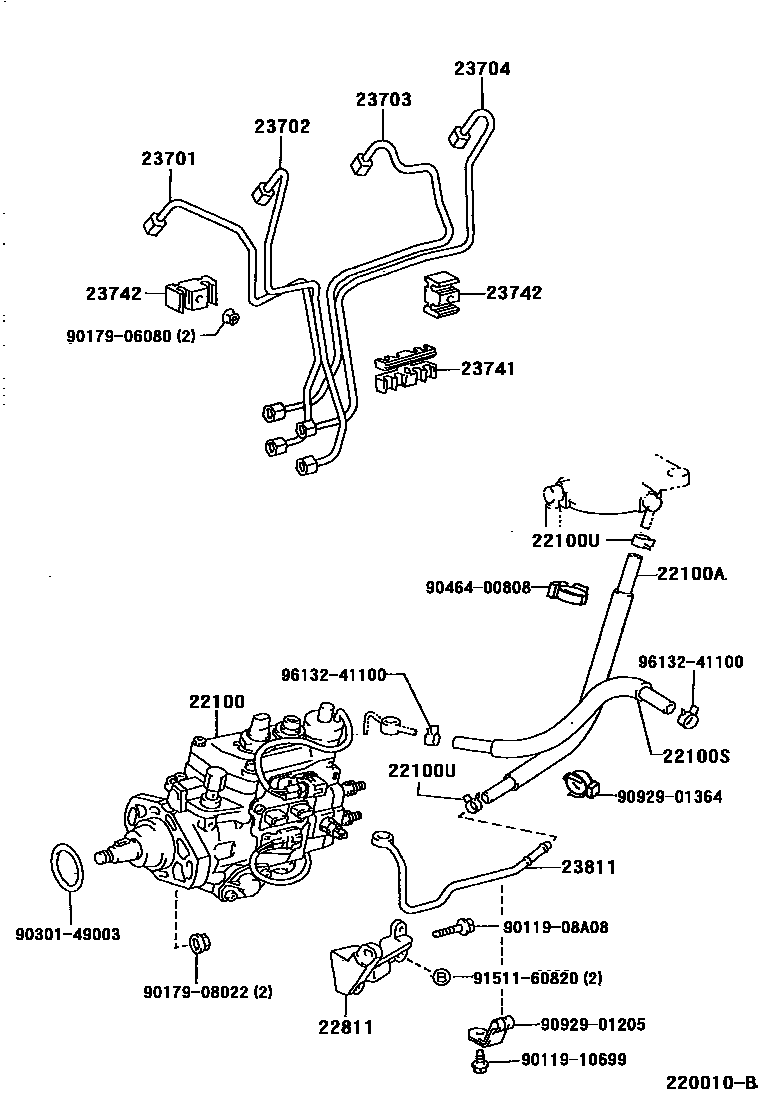

Parts diagram
22100PUMP ASSY, INJECTION OR SUPPLY
main22100-30010i200008-200211
main22100-67070i199604-199906
main22100-67100i199906-200008
22100AHOSE OR PIPE, FUEL(FOR INJECTION PUMP TO FUEL FILTER)
main23271-30010i200008-200211
main23271-67080i199604-199906
main23271-67110i199906-200008
22100SHOSE, FUEL(FOR INJECTION PUMP TO FUEL PIPE)
main23273-30010i200008-200211
main23273-67070i199906-200008
22100UCLIP, HOSE FUEL(FOR INJECTION PUMP)
main90467-13050×2i199604-199906
main96135-41400×2i200008-200211
22811STAY, INJECTION PUMP, NO.1
main22811-30010i200008-200211
main22811-67010i199604-199906
23701PIPE SUB-ASSY, INJECTION, NO.1
main23701-30010i200008-200211
main23701-67021i199604-199906
23702PIPE SUB-ASSY, INJECTION, NO.2
main23702-30010i200008-200211
main23702-67020i199604-199905
main23702-67021i199906-200008
23703PIPE SUB-ASSY, INJECTION, NO.3
main23703-30010i200008-200211
main23703-67021i199604-199808
main23703-67030i199808-199905
main23703-67031i199905-199906
23704PIPE SUB-ASSY, INJECTION, NO.4
main23704-39015i200008-200211
main23704-67020i199906-200008
23741CLAMP, INJECTION PIPE, NO.1
main23741-30010i200008-200211
main23741-64030i199604-199906
23742CLAMP, INJECTION PIPE, NO.2
main23742-27010i200008-200211
main23742-67010×2i199906-200008
23811PIPE, FUEL(FOR FUEL FILTER TO INJECTION PUMP)
main23811-67050i199604-199906
9011908A08
9011910699
9017906080
9017908022
9030149003
9046400808
9092901205
9092901364
9151160820
9613241100

22 parts on this diagram · 2 diagrams in section
