CYLINDER HEAD

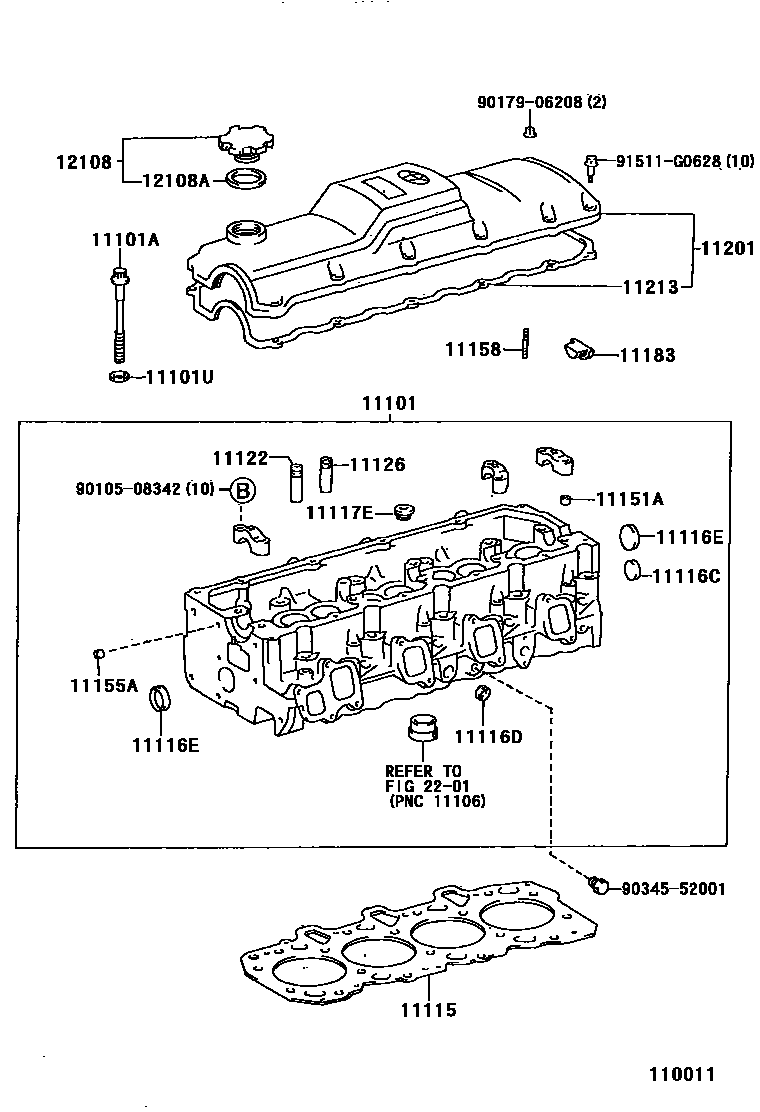

Parts diagram
11101HEAD SUB-ASSY, CYLINDER
main11101-30030i200008-200105
main11101-30031i200105-200206
main11101-30032i200206-200211
main11101-69127i199905-199906
main11101-69135i199604-200208
main11101-69136i200208-200209
main11101-69166i199906-199909
main11101-69167i199909-199911
main11101-69175i199911-200008
main11101-79106i199704-199812
main11101-79275i199812-200005
main11101-79276i200005-200209
11101ABOLT(FOR CYLINDER HEAD SET)
main90910-02077i199604-200209
main90910-02091i199704-200209
main90910-02112i199604-200008
main90910-02145i200008-200211
main90910-02146i200008-200211
11101USPACER(FOR CYLINDER HEAD SET BOLT)
main90560-13023i199604-200211
11115GASKET, CYLINDER HEAD
main11115-30030-A0i200008-200206
main11115-30030-B0i200008-200206
main11115-30030-C0i200008-200206
main11115-30030-D0i200008-200206
main11115-30030-E0i200008-200206
main11115-30031-A0i200206-200211
main11115-30031-B0i200206-200211
main11115-30031-C0i200206-200211
main11115-30031-D0i200206-200211
main11115-30031-E0i200206-200211
main11115-62070i199604-199608
main11115-62071i199608-199901
main11115-62080i199901-200209
main11115-67040-01i199604-200008
main11115-67040-05i199604-200008
main11115-67050-03i199604-200008
main11115-75030i199704-199903
main11115-75031i199903-200209
11116GASKET, CYLINDER HEAD, NO.2
main11116-62070i199604-199608
main11116-62071i199608-199901
main11116-62080i199901-200209
11116CPLUG, TIGHT, NO.3
main96411-63000i199604-200211
11116DPLUG, TIGHT, NO.4
main96411-62000i199604-200211
11116EPLUG, TIGHT, NO.5
main96411-63500i199604-200211
11117EPLUG, W/HEAD STRAIGHT SCREW, NO.1
main90341-14015i200008-200211
main90341-22008i199604-200008
main90341-24011i199604-200209
main90341-27006i199704-200209
11122BUSH, INTAKE VALVE GUIDE
main11122-16010i199704-200209
main11122-16020i199604-199906
main11122-30020i200008-200211
main11122-67020i199604-200008
main11123-16010i199704-200209
main11123-16020i199604-199906
main11123-30020i200008-200211
main11123-67020i199604-200008
11126BUSH, EXHAUST VALVE GUIDE
main11122-16010i199906-200209
main11122-16020i199604-199906
main11122-30020i200008-200211
main11122-67020i199604-200008
main11123-16010i199906-200209
main11123-16020i199604-199906
main11123-30020i200008-200211
main11123-67020i199604-200008
main11126-50050i199704-200209
main11127-50050i199704-200209
11151APIN, RING(FOR CAMSHAFT BEARING CAP SETTING)
main90253-10006i199704-200209
main90253-11021i199604-200008
11155APIN, RING W/HEAD
main90253-10004i199604-200211
11158BOLT, STUD(FOR HEAD TO CYLINDER HEAD COVER)
main90116-06149i199604-200211
11183PLUG, SEMICIRCULAR
main11183-20010i200009-200209
main11183-50010i199704-200209
main11183-54020i199604-199910
main11183-62010i199604-200008
main11183-67020i199910-200211
11201COVER SUB-ASSY, CYLINDER HEAD
main11201-62040i199604-200209
main11201-75020i199704-200209
main11210-30080i200008-200102
main11210-30081i200102-200211
main11210-67030i199604-200008
11213GASKET, CYLINDER HEAD COVER
main11213-30020i200008-200211
main11213-62020i199604-200209
main11213-67010i199604-200008
main11213-75030i199704-200209
12108CAP SUB-ASSY, OIL FILLER
main12180-21010i200008-200211
main12180-55010i199604-200209
main12180-65011i199704-200209
12108AGASKET(FOR OIL FILLER CAP)
main90430-37004i199604-200209
main90430-37140i199704-200211
2201
9010508342
9017906208
9034552001
91511G0628

24 parts on this diagram · 4 diagrams in section
