BRAKE TUBE & CLAMP

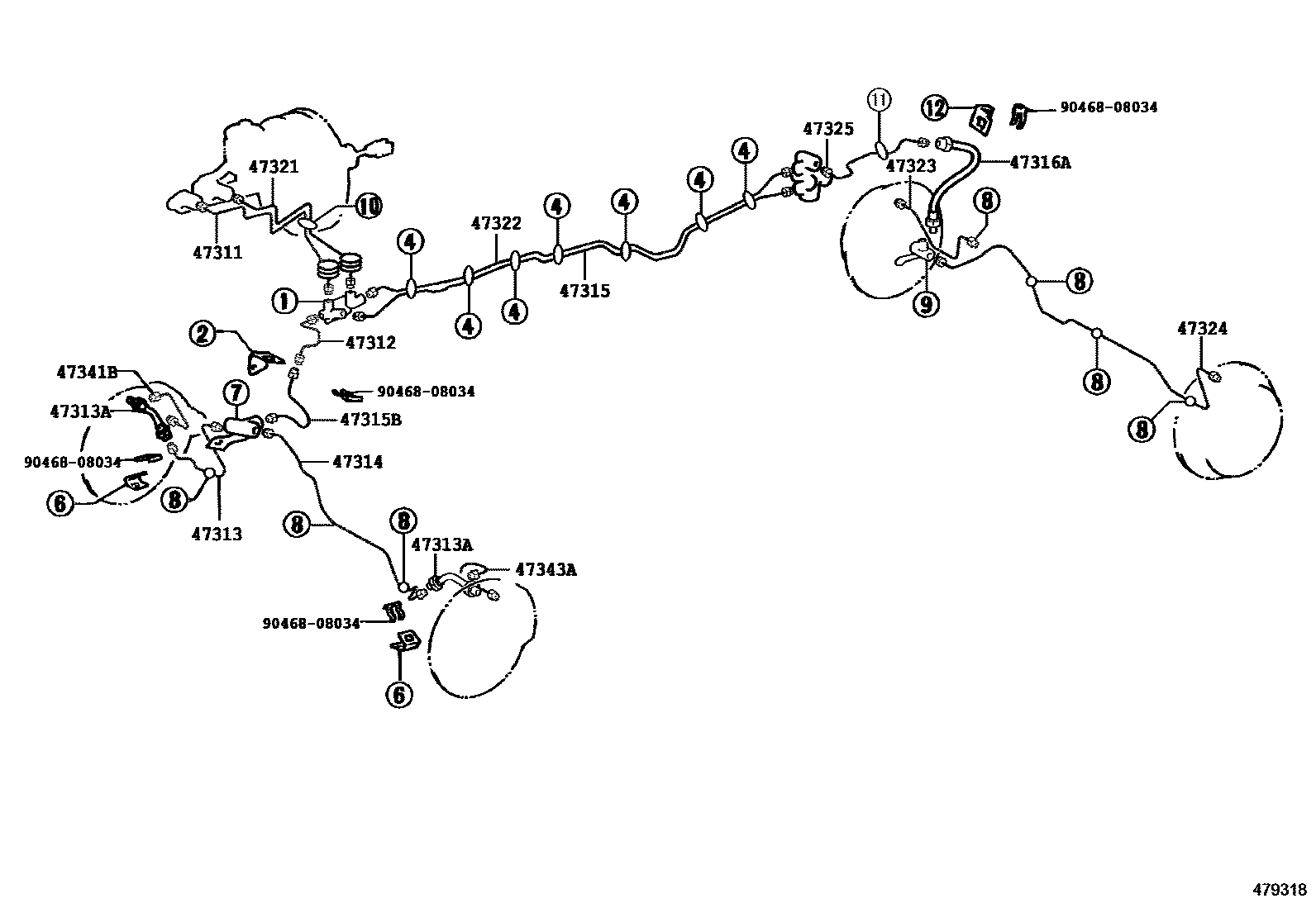

Parts diagram

47311TUBE, FRONT BRAKE, NO.1

main47312-60501i199006-199208

main47312-60561i199004-199305

main47312-60670i199001-199108

main47312-60671i199108-199305

main47312-60820i199305-199604

main47312-6A091i199908-200108

main47312-6A120i200108-200408

47312TUBE, FRONT BRAKE, NO.2

main47313-60161i199004-199305

main47313-60190i199305-199401

main47313-60200i199006-199208

main47313-60230i199305-199604

main47313-60341i199908-200108

main47313-60350i200108-200408

47313TUBE, FRONT BRAKE, NO.3

main47314-60190i199608-199908

main47314-60200i199305-199604

main47314-60210i199305-199608

main47314-60241i199908-200108

main47314-60251i199908-200108

main47314-60260i200108-200408

main47314-60270i200108-200408

47313AHOSE, FLEXIBLE, NO.1(FOR FRONT)

main90947-02B48×2i199908-200408

main96940-39855×2i199001-199305

47314TUBE, FRONT BRAKE, NO.4

main47315-60310i199001-199305

main47315-60350i199004-199305

main47315-60461i199908-200108

main47315-60470i200108-200408

47315TUBE, FRONT BRAKE, NO.5

main47316-60202i199004-199305

main47316-60241i199006-199208

main47316-60320i199001-199305

main47316-60321i199305-199908

main47316-60340i199004-199305

main47316-60350i199004-199305

main47316-60370i199001-199201

main47316-60371i199201-199305

main47316-60450i199305-199604

main47316-60470i199305-199604

main47316-60480i199305-199908

main47316-60491i199908-200108

main47316-60501i199908-200108

main47316-60531i199908-200108

main47316-60532i200108-200408

main47316-60541i199911-200108

main47316-60542i200108-200408

main47316-60550i200108-200408

main47316-60560i200108-200408

47315BHOSE, FLEXIBLE(FOR BRAKE TUBE)

main90947-02B51i199908-200408

main96940-32755i199305-199604

main96940-33105i199305-199608

47316AHOSE, FLEXIBLE(FOR REAR BRAKE TUBE)

main90947-02B52i199908-200408

main96940-34305i199004-199305

main96940-34405i199001-199305

47321TUBE, REAR BRAKE, NO.1

main47322-60391i199006-199208

main47322-60451i199004-199305

main47322-60550i199001-199108

main47322-60551i199108-199305

main47322-60700i199305-199604

main47322-60841i199908-200108

main47322-60870i200108-200408

47322TUBE, REAR BRAKE, NO.2

main47323-60212i199004-199305

main47323-60291i199006-199208

main47323-60400i199305-199908

main47323-60430i199305-199908

main47323-60440i199004-199305

main47323-60470i199001-199305

main47323-60550i199305-199604

main47323-60570i199305-199604

main47323-60580i199305-199908

main47323-60651i199908-200108

main47323-60661i199908-200108

main47323-60691i199908-200108

main47323-60692i200108-200408

main47323-60701i199911-200108

main47323-60702i200108-200408

main47323-60710i200108-200408

main47323-60720i200108-200408

47323TUBE, REAR BRAKE, NO.3

main47324-60160i199001-199003

main47324-60161i199003-199305

main47324-60190i199004-199305

main47324-60200i199001-199003

main47324-60201i199003-199305

main47324-60301i199908-200108

main47324-60311i199908-200108

main47324-60312i200108-200408

main47324-60330i200108-200408

47324TUBE, REAR BRAKE, NO.4

main47325-60120i199001-199003

main47325-60121i199305-199908

main47325-60150i199004-199305

main47325-60160i199001-199003

main47325-60161i199003-199305

main47325-60231i199908-200108

main47325-60241i199908-200108

main47325-60242i200108-200408

main47325-60290i200108-200408

47325TUBE, REAR BRAKE, NO.5

main47326-60071i199004-199305

main47326-60091i199001-199305

main47326-60241i199908-200408

47341BTUBE, WHEEL CYLINDER, FRONT RH NO.1

main47341-60031i199001-199004

main47341-60060i199305-199604

47343ATUBE, WHEEL CYLINDER, FRONT LH NO.1

main47343-60021i199001-199004

main47343-60060i199305-199604

9046808034

main90468-08034

16 parts on this diagram · 10 diagrams in section
