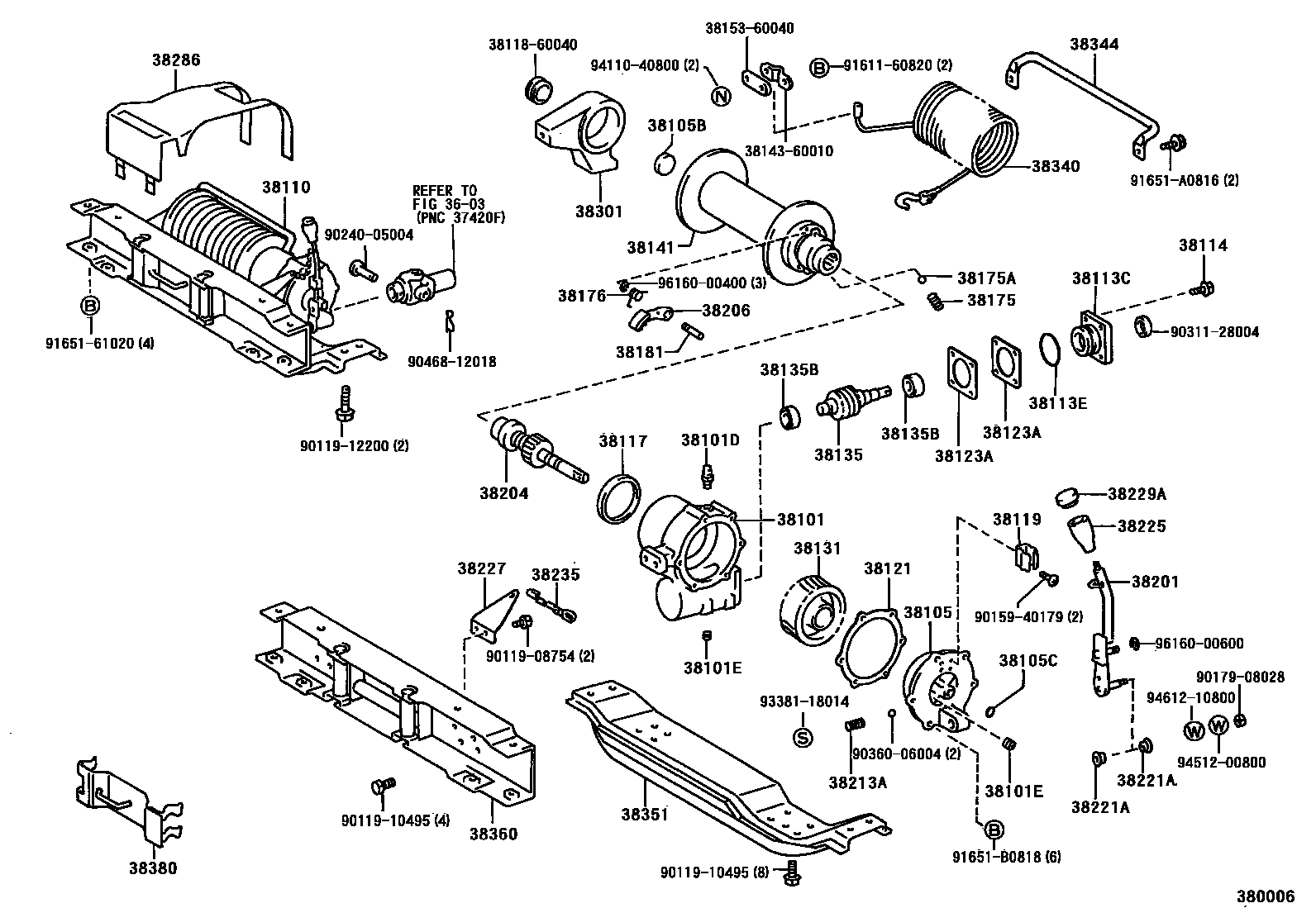

WINCH

0001 1����� ���� 0002 1������ ���� 0005 1������ ���� 0006 1������ ���� 0009 1������ ���� 0010 1������ ����

3603DRIVE SHAFT

→ Go to FIG 36-03

38101CASE SUB-ASSY, WINCH GEAR

main38101-60180iHZJ77..LX..1NO;HZJ73,PZJ77..MTM..1NO;HZJ70,73..HT..MTM..LX..U; HZJ77..ZX;HZJ73..ATM;HZJ70..SOT..U;HZJ70,PZJ70..S;HZJ73..MTM..ZX..4NO199305-199908

main38101-60210iKZJ7#199305-199405

main38101-60211iKZJ7#199405-199604

main38101-60220iHZJ73..U;HZJ70,PZJ70;HZJ77,PZJ77..1NO199305-199405

main38101-60221iHZJ70;HZJ73..U;HZJ77..1NO199405-199908

38101DPLUG, BREATHER (FOR WINCH GEAR CASE)

main90930-03058iPZJ70;HZJ7#,PZJ77..(LX,ZX)..U199001-199108

38101EPLUG (FOR WINCH GEAR CASE)

main90072-34402×2iPZJ70;HZJ7#,PZJ77..(LX,ZX)..U199001-199108

main90344-51005×2iPZJ77..1NO;HZJ73,77,PZJ70199206-199305

38105COVER SUB-ASSY, WINCH GEAR CASE

main38105-60170iLJ7#199004-199305

main38105-60180iHZJ77..LX..1NO;HZJ73,PZJ77..MTM..1NO;HZJ70,73..HT..MTM..LX..U; HZJ77..ZX;HZJ73..ATM;HZJ70..SOT..U;HZJ70,PZJ70..S;HZJ73..MTM..ZX..4NO199305-199908

main38105-60210iKZJ7#199405-199604

38105BPLUG, TIGHT (FOR WINCH GEAR CASE COVER)

main90331-55001iPZJ70;HZJ7#,PZJ77..(LX,ZX)..U199001-199108

38105CRING, O (FOR WINCH GEAR CASE COVER)

main96721-24016iPZJ70;HZJ7#,PZJ77..(LX,ZX)..U199001-199108

38110WINCH ASSY

main38110-60200iHZJ73,PZJ77..MTM..(LX,ZX)..U; HZJ73..ATM;HZJ77,PZJ70199001-199104

main38110-60201iHZJ73,PZJ77..MTM..(LX,ZX)..U199104-199108

main38110-60202iHZJ77,PZJ77..LX..1NO;HZJ70,73..HT..MTM..LX..U; HZJ77..ZX;HZJ73..ATM;HZJ70..SOT..U;HZJ70,PZJ70..S;HZJ73..MTM..ZX199305-199908

main38110-60210iLJ7#199004-199104

main38110-60211iLJ7#199104-199108

main38110-60212iLJ7#199108-199305

main38110-60213iKZJ7#199305-199501

main38110-60214iKZJ7#199501-199604

main38110-60224iHZJ71,74;HZJ76..1NO199908-200408

main38110-60230iPZJ70;HZJ7#,PZJ77..(LX,ZX)..U199001-199104

main38110-60231iPZJ70;HZJ7#,PZJ77..(LX,ZX)..U199104-199108

main38110-60232iPZJ77..1NO;HZJ73,77,PZJ70199108-199305

main38110-60233iHZJ73..U;HZJ70,PZJ70;HZJ77,PZJ77..1NO199305-199501

main38110-60234iHZJ70;HZJ73..U;HZJ77..1NO199501-199908

38113CRETAINER, WORM BEARING, NO.1

main38113-60170×3iKZJ7#199305-199604

main38113-60180iPZJ77..1NO;HZJ73,77,PZJ70199108-199305

38113ERING, O (FOR WINCH WORM BEARING RETAINER NO.1)

main96721-35071iPZJ70;HZJ7#,PZJ77..(LX,ZX)..U199001-199108

38114BOLT, WINCH WORM BEARING RETAINER

main38114-60180×4iPZJ70;HZJ7#,PZJ77..(LX,ZX)..U199001-199108

38117SEAL, WINCH GEAR CASE COVER

main38117-60180iPZJ70;HZJ7#,PZJ77..(LX,ZX)..U199001-199108

38119CLIP, WINCH GEAR CASE COVER

main38119-60180iPZJ70;HZJ7#,PZJ77..(LX,ZX)..U199001-199108

38121GASKET, WINCH GEAR CASE COVER

main38121-60170iHZJ71,74;HZJ76..1NO199908-200408

main38121-60180iPZJ77..1NO199108-199305

38123ASHIM, WINCH WORM ADJUST, NO.1

main38123-60180iHZJ73..U;HZJ70,PZJ70;HZJ77,PZJ77..1NO199305-199908

main38124-60180iPZJ70;HZJ7#,PZJ77..(LX,ZX)..U199001-199108

main38125-60180iPZJ70;HZJ7#,PZJ77..(LX,ZX)..U199001-199108

38131GEAR, WORM

main38131-60180iPZJ77..1NO;HZJ73,77,PZJ70199108-199305

38135WORM, WINCH

main38135-60180iPZJ70;HZJ7#,PZJ77..(LX,ZX)..U199001-199108

38135BBEARING (FOR WINCH WORM)

main97600-30206×2iPZJ70;HZJ7#,PZJ77..(LX,ZX)..U199001-199108

38141DRUM, WINCH

main38141-60180iPZJ70;HZJ7#,PZJ77..(LX,ZX)..U199001-199104

main38141-60181iPZJ70;HZJ7#,PZJ77..(LX,ZX)..U199104-199108

38175SPRING, WINCH BRAKE, NO.1

main38175-60180×3iPZJ70;HZJ7#,PZJ77..(LX,ZX)..U199001-199108

38175ABALL (FOR WINCH BRAKE SPRING NO.1)

main90360-11001×3iPZJ70;HZJ7#,PZJ77..(LX,ZX)..U199001-199108

38176SPRING, WINCH BRAKE, NO.1

main38176-60180×3iPZJ70;HZJ7#,PZJ77..(LX,ZX)..U199001-199108

38181PIN, WINCH BRAKE

main38181-60180×3iPZJ70;HZJ7#,PZJ77..(LX,ZX)..U199001-199108

38201LEVER SUB-ASSY, WINCH CLUTCH

main38201-60200iPZJ70;HZJ7#,PZJ77..(LX,ZX)..U199001-199108

38204SHAFT ASSY, WINCH CLUTCH HUB

main38204-60180iPZJ70;HZJ7#,PZJ77..(LX,ZX)..U199001-199108

38206BRAKE ASSY, WINCH

main38206-60180iPZJ70;HZJ7#,PZJ77..(LX,ZX)..U199001-199108

38213ASPRING, WINCH CLUTCH HUB SHIFT

main38213-60180iPZJ70;HZJ7#,PZJ77..(LX,ZX)..U199001-199108

38221ABUSH (FOR CLUTCH HUB SHIFT LEVER)

main90386-13007×2iPZJ70;HZJ7#,PZJ77..(LX,ZX)..U199001-199108

38225KNOB, WINCH CLUTCH LEVER

main38225-60040iPZJ77..1NO;HZJ73,77,PZJ70199108-199305

main38225-60200iHZJ70..S;HZJ70..SOT..U;HZJ73..ATM..4NO;HZJ73..MTM..ZX..4NO; PZJ70;HZJ73,77,PZJ77..1NO;HZJ70,73..HT..MTM..LX..U199305-199908

38227PLATE, WINCH CLUTCH LEVER SHIFT LOCK

main38227-60200iPZJ70;HZJ7#,PZJ77..(LX,ZX)..U199001-199108

38229ACOVER, WINCH CLUTCH

main38229-60200iPZJ70;HZJ7#,PZJ77..(LX,ZX)..U199001-199108

38235CHAIN, WINCH CLUTCH LEVER

main38235-60200iPZJ77..1NO;HZJ73,77,PZJ70199108-199305

38286COVER, WINCH

main38286-60100iHZJ73..ATM..4NO;HZJ73,PZJ77..MTM..(LX,ZX)..U..1NO; HZJ77,PZJ70;HZJ73..ATM..1NO;HZJ73..MTM..U..4NO199001-199305

main38286-60110iHZJ77,PZJ70;HZJ73..MTM..U;PZJ77..LX..1NO;HZJ73..ATM..1NO199001-199305

main38286-60111iHZJ73..U;HZJ77,PZJ77..1NO;HZJ70,KZJ7#,PZJ70199305-199908

38301BRACKET SUB-ASSY, WINCH END

main38301-60180iPZJ70;HZJ7#,PZJ77..(LX,ZX)..U199001-199108

38340WIRE ASSY, WINCH CHAIN

main38340-60180iPZJ70;HZJ7#,PZJ77..(LX,ZX)..U199001-199108

38344GUIDE, WINCH WIRE

main38344-60200iHZJ73..U;HZJ70,PZJ70;HZJ77,PZJ77..1NO199305-199908

main38344-60201iPZJ70;HZJ7#,PZJ77..(LX,ZX)..U199104-199108

38351BASE, WINCH

main38351-60200iPZJ77..1NO;HZJ73,77,PZJ70199108-199305

38360BRACKET ASSY, WINCH ROLLER

main38360-60030iLJ7#199004-199104

main38360-60031iLJ7#199104-199305

main38360-60032iKZJ7#199305-199604

main38360-60040iPZJ70;HZJ7#,PZJ77..(LX,ZX)..U199001-199104

main38360-60041iPZJ70;HZJ7#,PZJ77..(LX,ZX)..U199104-199108

main38360-60042iHZJ73..U;HZJ70,PZJ70;HZJ77,PZJ77..1NO199305-199908

38380HOLDER ASSY, WINCH HOOK

main38380-60020iPZJ70;HZJ7#,LJ7#,PZJ77..(EX5,LX,LX5,SX5,ZX)..(Q,U)199001-199104

main38380-60021iPZJ70;HZJ7#,LJ7#,PZJ77..(EX5,LX,LX5,SX5,ZX)..(Q,U)199104-199108

main38380-60022iHZJ73..U;HZJ77,PZJ77..1NO;HZJ70,KZJ7#,PZJ70199305-199908

3811860040COVER, WINCH DRUM HOUSING

main38118-60040

3814360010LOCK, WIRE

main38143-60010

3815360040PLATE, WIRE LOCK

main38153-60040

9011908754

main90119-08754

9011910495

main90119-10495

9011912200

main90119-12200

9015940179

main90159-40179

9017908028

main90179-08028

9024005004

main90240-05004

9031128004

main90311-28004

9036006004

main90360-06004

9046812018

main90468-12018

9161160820

main91611-60820

9165161020

main91651-61020

91651A0816

main91651-A0816

91651B0818

main91651-B0818

9338118014

main93381-18014

9411040800

main94110-40800

9451200800

main94512-00800

9461210800

main94612-10800

9616000400

main96160-00400

9616000600

main96160-00600

61 parts on this diagram · 6 diagrams in section
