OVERDRIVE GEAR (ATM)

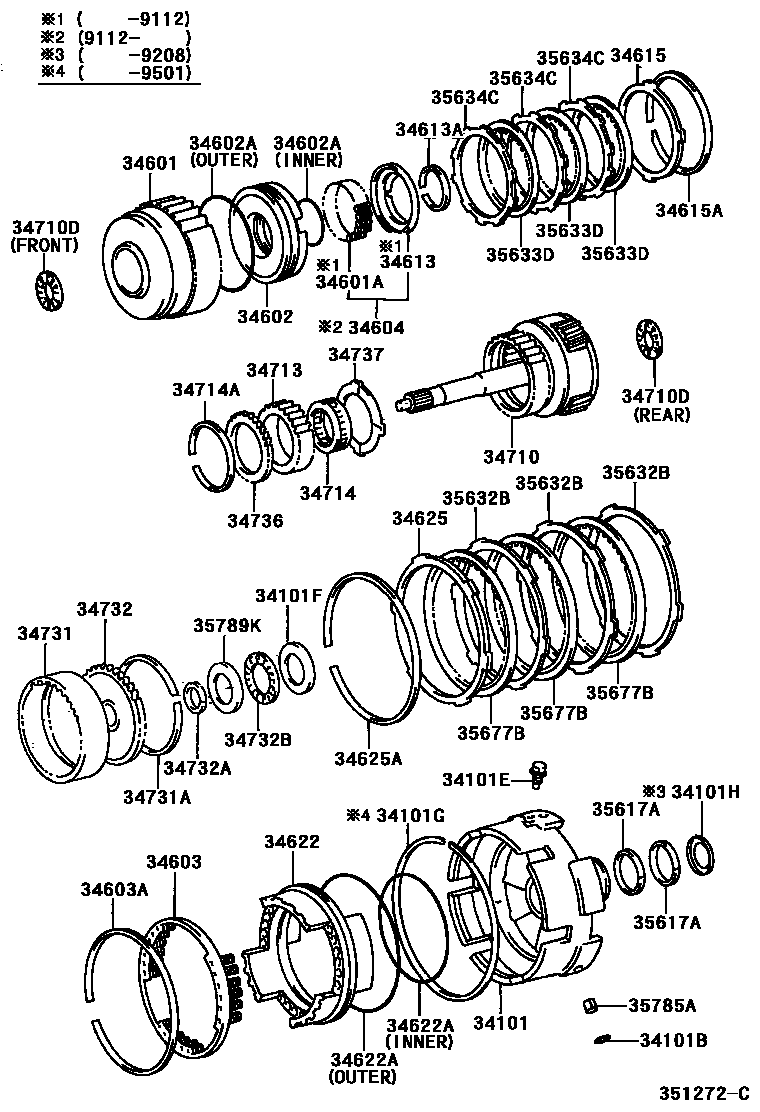

Parts diagram
34101CASE SUB-ASSY, OVERDRIVE
main34101-60010i199112-199305
main34101-60020i199001-199112
main34101-60040i199908
34101BRING, O (FOR OVERDRIVE CASE)
main90301-09008×3i199001-199112
34101EBOLT (FOR OVERDRIVE CASE & TRANSAXLE CASE SETTING)
main90105-12307×3i199801-199908
main90109-12048×3i199001-199305
34101FRACE, THRUST BEARING (FOR OVERDRIVE CASE FRONT)
main35789-36020i199208-199305
main35789-60030i199908
34101GRING, HOLE SNAP (FOR OVERDRIVE CASE)
main90521-99043i199305-199501
34101HRACE, THRUST BEARING (FOR OVERDRIVE CASE REAR)
main35789-36020i199001-199208
34601DRUM SUB-ASSY, OVERDRIVE DIRECT CLUTCH
main34601-36010i199001-199112
main34601-60020i199004-199305
main34601-60030i199908-200408
34601ASPRING, COMPRESSION (FOR OVERDRIVE DIRECT CLUTCH)
main90501-10087×24i199001-199112
34602PISTON SUB-ASSY, OVERDRIVE DIRECT CLUTCH
main34602-36010i199001-199112
main34602-50010i199004-199305
main34602-60010i199305-199501
main34602-60020i199908-200408
34602ARING, O (FOR OVERDRIVE DIRECT CLUTCH PISTON)
main90301-59003i199001-199305
main90301-64007i199908-200408
main90301-65006i199004-199305
main90301-99027i199908-200408
main90301-99036i199305-199604
34603SPRING SUB-ASSY, OVERDRIVE BRAKE RETURN
main34603-50010i199004-199305
main34603-60010i199908-200408
main35608-36010i199208-199305
34603ARING, HOLE SNAP (FOR OVERDRIVE BRAKE RETURN SPRING)
main90521-99021i199305-199407
main90521-99031i199305-199604
main90521-99109i199908
34604SPRING SUB-ASSY, OVERDRIVE CLUTCH RETURN
main34604-30010i199004-199305
main34604-60010i199305-199501
main34604-60020i199908
34613SEAT, OVERDRIVE DIRECT CLUTCH RETURN SPRING
main34613-36010i199001-199112
34613ARING, SHAFT SNAP (FOR OVERDRIVE DIRECT CLUTCH RETURN SPRING)
main90520-50001i199001
main90520-58001i199305-199604
34615FLANGE, OVERDRIVE CLUTCH
main34615-30020i199305-199604
main34615-30030i199305-199604
main34615-30040i199305-199604
main34615-30050i199305-199604
main34615-30060i199305-199604
main34615-30070i199305-199604
main35675-36010i199001-199112
main35675-60010i199305-199501
main35675-60020i199301-199305
main35675-60050i199305-199501
main35675-60060i199305-199501
main35675-60070i199501-199908
main35675-60080i199908
main35675-60090i199501-199908
main35675-60100i199908-200408
34615ARING, HOLE SNAP (FOR OVERDRIVE CLUTCH FLANGE)
main90521-99001i199305-199604
main90521-99017i199305-199501
main90521-99115i199908-200408
34622PISTON, OVERDRIVE BRAKE
main34622-30070i199406-199604
main34622-35020i199305-199406
main34622-60010i199908
main34622-60020i199004-199305
main35621-36010i199001-199112
34622ARING, O (FOR OVERDRIVE BRAKE PISTON)
main90301-99030i199001
main90301-99031i199001
main90301-99063i199004-199305
main90301-99064i199004-199305
34625FLANGE, OVERDRIVE BRAKE, NO.1
main34625-30040i199004-199112
main34625-30050i199004-199112
main34625-30060i199004-199112
main34625-30070i199004-199112
main34625-30080i199004-199112
main34625-30090i199004-199112
main34625-30100i199004-199112
main34625-30120i199112-199305
main34625-30130i199305-199604
main34625-30140i199305-199604
main34625-30150i199112-199305
main34625-30160i199305-199604
main34625-30170i199112-199305
main34625-30180i199112-199305
main34625-60020i199908
main35676-36010i199001-199112
main35676-60010i199112-199305
34625ARING, HOLE SNAP (FOR OVERDRIVE BRAKE FLANGE)
main90521-99021i199305-199407
main90521-99027i199305-199604
main90521-99109i199407-199908
34710GEAR ASSY, OVERDRIVE PLANETARY
main34710-36010i199001-199112
main34710-60020i199305-199604
main34710-60040i199501-199709
main34710-60050i199908
34710DBEARING, THRUST NEEDLE ROLLER(FOR OVERDRIVE PLANETARY GEAR)
main90374-23001i199208
main90374-25005i199305-199604
main90374-28010i199208-199301
main90374-28012i199908-200408
34713RACE, 1 WAY CLUTCH OUTER (FOR OVERDRIVE)
main34713-32010i199004-199305
main34713-36010i199208
34714CLUTCH, 1 WAY(FOR OVERDRIVE)
main35791-36010i199001-199112
main35791-50010i199004-199305
34714ARING, HOLE SNAP(FOR 1 WAY CLUTCH)
main90521-90002i199208
main90521-99028i199004-199305
34731GEAR, OVERDRIVE PLANETARY RING
main34731-36010i199305-199501
main34731-50010i199004-199305
main34731-60010i199908
34731ARING, HOLE SNAP (FOR OVERDRIVE PLANETARY RING GEAR)
main90521-99019i199001-199112
main90521-99024i199305-199604
main90521-99110i199501-199908
34732FLANGE, OVERDRIVE PLANETARY RING GEAR
main34732-22010i199308-199604
main34732-36010i199001-199002
main34732-36011i199002-199112
main34732-50010i199305-199308
main34732-60020i199501-199908
34732ARING, OIL SEAL (FOR OVERDRIVE PLANETARY RING GEAR FLANGE)
main35712-36010i199001
34732BBEARING, THRUST(FOR OVERDRIVE PLANETARY RING GEAR FLANGE)
main90374-33002i199305-199604
main90374-34001i199001-199305
main90374-34007i199908
34736WASHER, OVERDRIVE PLANETARY GEAR THRUST, NO.2
main34738-36010i199001-199112
34737WASHER, OVERDRIVE PLANETARY GEAR THRUST, NO.3
main34737-36010i199208-199305
main34737-50010i199305-199604
main34737-60020i199908-200408
35617ARING, CLUTCH DRUM OIL SEAL (FOR OVERDRIVE)
main35617-30020×2i199004-199305
main35617-36020×2i199001-199112
35632BPLATE, BRAKE (FOR OVERDRIVE)
main35632-36010×3i199305-199501
main35632-60010×2i199908
main35632-60050i199908
35633DDISC, CLUTCH (FOR OVERDRIVE DIRECT CLUTCH)
main35633-30040×2i199305-199604
main35633-36020×3i199112-199208
main35633-36040×3i199208-199305
main35633-60040×3i199001-199112
main35633-60050×3i199908
35634CPLATE, CLUTCH (FOR OVERDRIVE DIRECT CLUTCH)
main34616-30010i199305-199604
main34616-50010i199305-199604
main35634-36010×3i199001-199305
main35634-60010×3i199908
35677BDISC, CLUTCH (FOR OVERDRIVE BRAKE)
main34633-30010×4i199305-199604
main35633-36010×3i199001-199112
main35633-36050×3i199208-199301
main35633-36060×3i199305-199501
main35633-60060×3i199908
35785ARETAINER, OVERDRIVE CASE RING
main35785-36010×3i199001-199112
35789KRACE, THRUST BEARING (FOR OVERDRIVE PLANETARY GEAR)
main35789-60020i199908

40 parts on this diagram · 2 diagrams in section
