BRAKE PEDAL & BRACKET

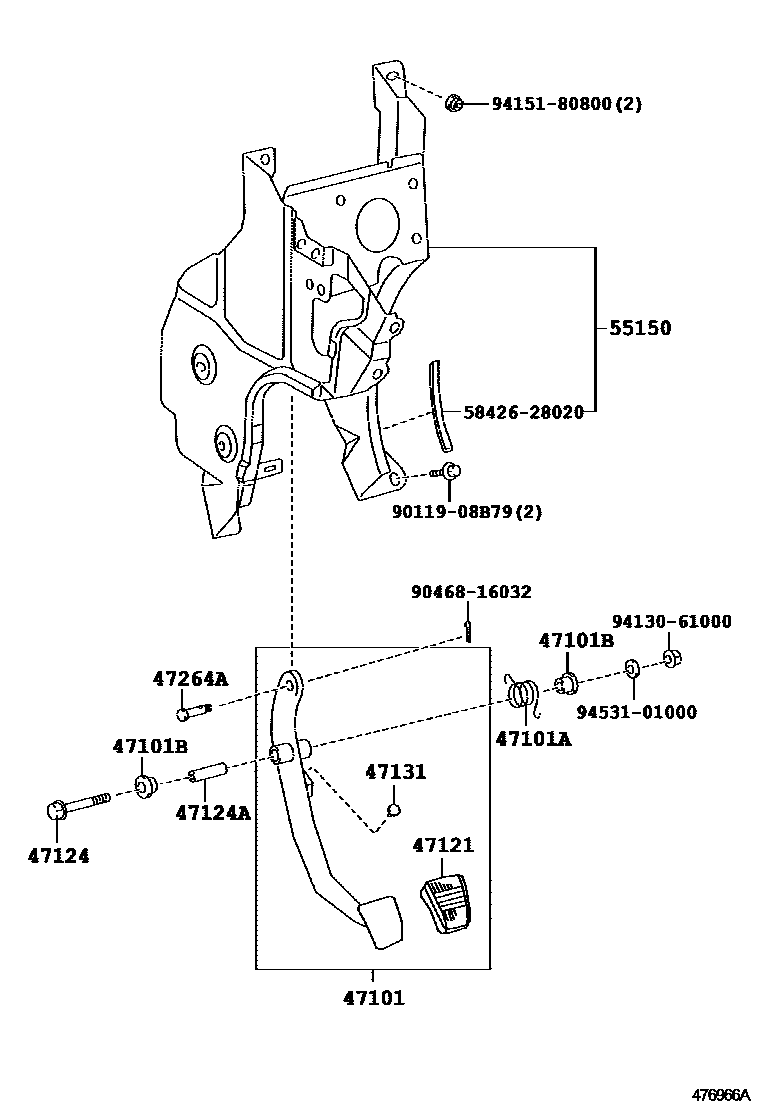

Parts diagram
47101PEDAL SUB-ASSY, BRAKE
main47101-37050i200310-200610
47101ASPRING(FOR BRAKE PEDAL RETURN)
main90508-35324i200310-200610
47101BBUSH(FOR BRAKE PEDAL)
main90386-13007×2i200310-200610
47121PAD, BRAKE PEDAL
main31321-14020i200310-200610
47124SHAFT, BRAKE PEDAL
main91112-61070i200310-200610
47124ACOLLAR(FOR BRAKE PEDAL SHAFT)
main90387-10004i200310-200610
47131CUSHION(FOR STOP LAMP SWITCH)
main90541-06036i200310-200610
47264APIN(FOR PUSH ROD)
main90240-10037i200310-200610
55150BRACKET ASSY, PEDAL
main55150-37073i200310-200402
main55150-37074i200402-200610
main55150-37120i200801-200908
main55150-37180i200908
main55150-37230i200908
5842628020NUT, BATTERY SERVICE HOLE COVER
9011908B79
9046816032
9413061000
9415180800
9453101000

15 parts on this diagram · 1 diagram in section
