OIL COOLER & TUBE (ATM)

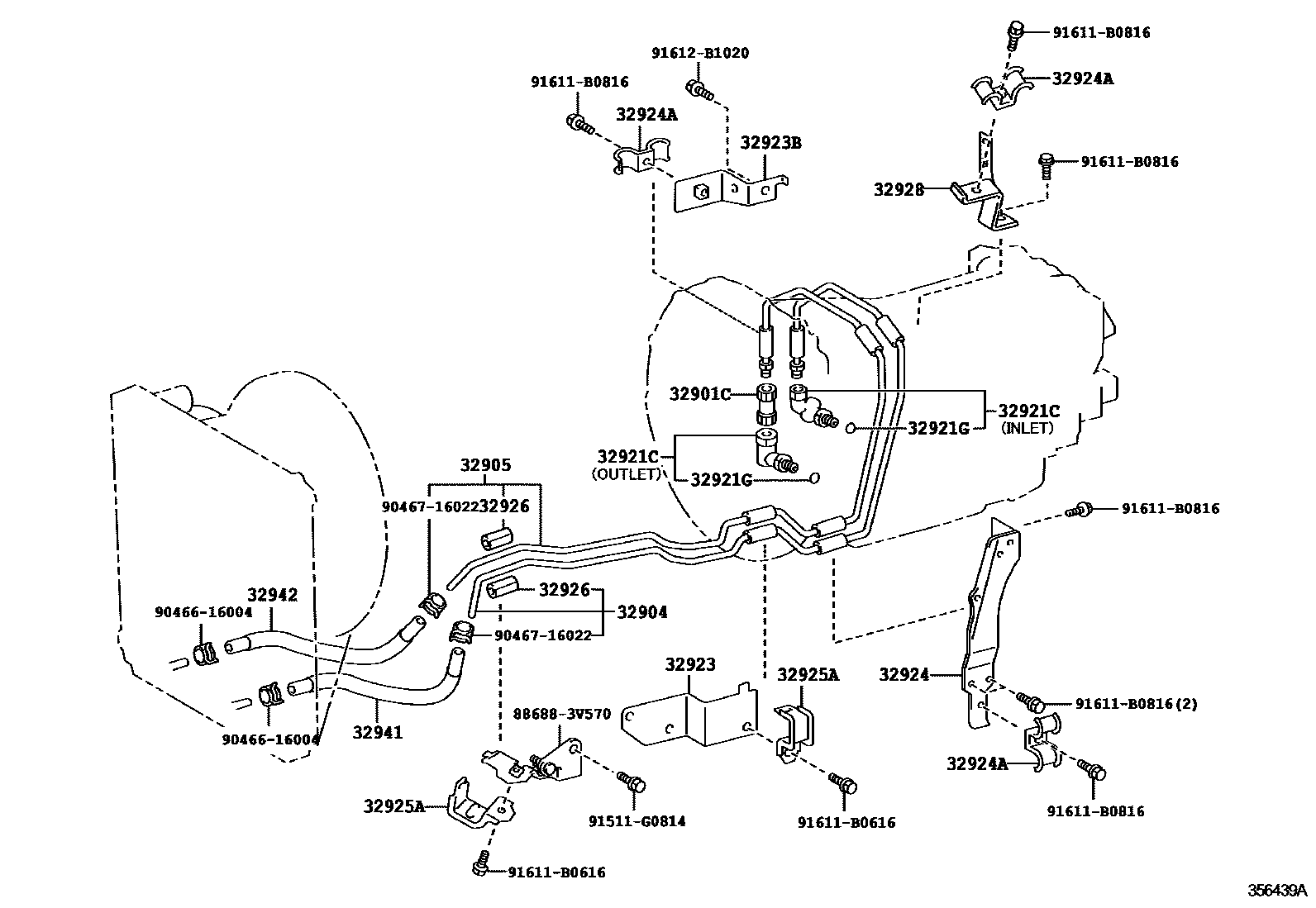

Parts diagram
32901CUNION SUB-ASSY, OIL COOLER
main32901-37030i200801-201106
32904TUBE SUB-ASSY, OIL COOLER INLET, NO.1
main32904-37210i200801
32905TUBE SUB-ASSY, OIL COOLER OUTLET, NO.1
main32905-37210i200801
32921CUNION(FOR OIL COOLER TUBE)
main90407-20009i200801-201106
main90407-20010i200801-201106
32921GRING, O(FOR OIL COOLER TUBE UNION)
main90301-11006×2i200801-201106
32923CLAMP, AUTOMATIC TRANSMISSION OIL COOLER TUBE
main32927-37021i200801
32923BCLAMP, AUTOMATIC TRANSMISSION OIL COOLER TUBE, NO.1
main32923-37011i200801
32924CLAMP, OIL COOLER TUBE, NO.2
main32924-37030i200801
32924ACLAMP(FOR OIL COOLER TUBE, NO.2)
main90462-12076×3i200801
32925ACLAMP, FLEXIBLE HOSE, NO.2
main32929-25020×2i200801
32926CUSHION, OIL COOLER TUBE(ATM)
main32926-60010×10i200801
32928CLAMP, FLEXIBLE HOSE, NO.1
main32928-37041i200801
32941HOSE, OIL COOLER INLET, NO.1
main32941-37140i200801-201106
32942HOSE, OIL COOLER OUTLET, NO.1
main32942-37020i200801-201106
886883V570BRACKET, COOLER DIAPHRAGM
9046616004
9046716022
91511G0814
91611B0616
91611B0816
91612B1020

21 parts on this diagram · 1 diagram in section
