VENTILATION HOSE

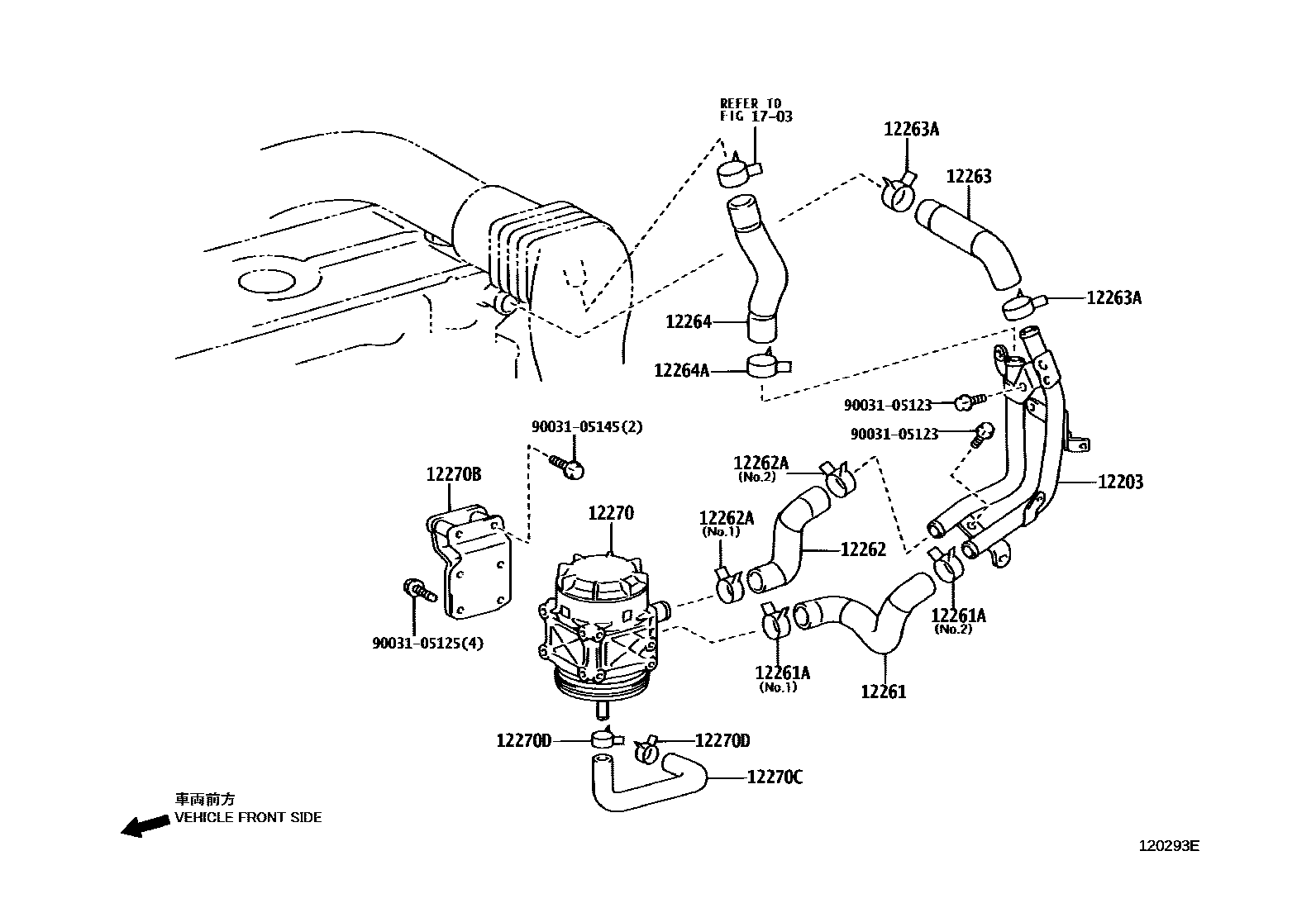

Parts diagram
12203PIPE SUB-ASSY, VENTILATION
main12203-78050i200310-200610
12261HOSE, VENTILATION
main12261-78020i200310-200406
main12261-78180i200406-200610
main12261-78230i200610
12261ACLIP OR CLAMP(FOR VENTILATION HOSE)
main90034-67018×2i200610
main90034-67029i200310-200610
12262HOSE, VENTILATION, NO.2
main12261-78030i200310-200610
12262ACLIP(FOR VENTILATION HOSE NO.2)
main90034-67018i200310-200610
main90034-67029i200310-200610
12263HOSE, VENTILATION, NO.3
main12261-78040i200310-200610
12263ACLIP(FOR VENTILATION HOSE)
main90034-67018×2i200310-200610
12264HOSE, VENTILATION, NO.4
main12261-78080i200310-200610
12264ACLIP(FOR VENTILATION HOSE)
main90034-67018i200310-200610
12270SEPARATOR ASSY, OIL
main12270-78011i200310-200610
main12270-78031i200610-201011
main12270-78032i201011
12270BBRACKET(FOR OIL SEPARATOR)
main15609-78010i200310-200610
12270CHOSE, OIL(FOR OIL SEPARATOR)
main29603-78020i200310-200610
12270DCLIP(FOR OIL SEPARATOR HOSE)
main90034-67028×2i200310-200610
1703AIR CLEANER
9003105123
9003105125
9003105145

17 parts on this diagram · 2 diagrams in section
