EXHAUST PIPE

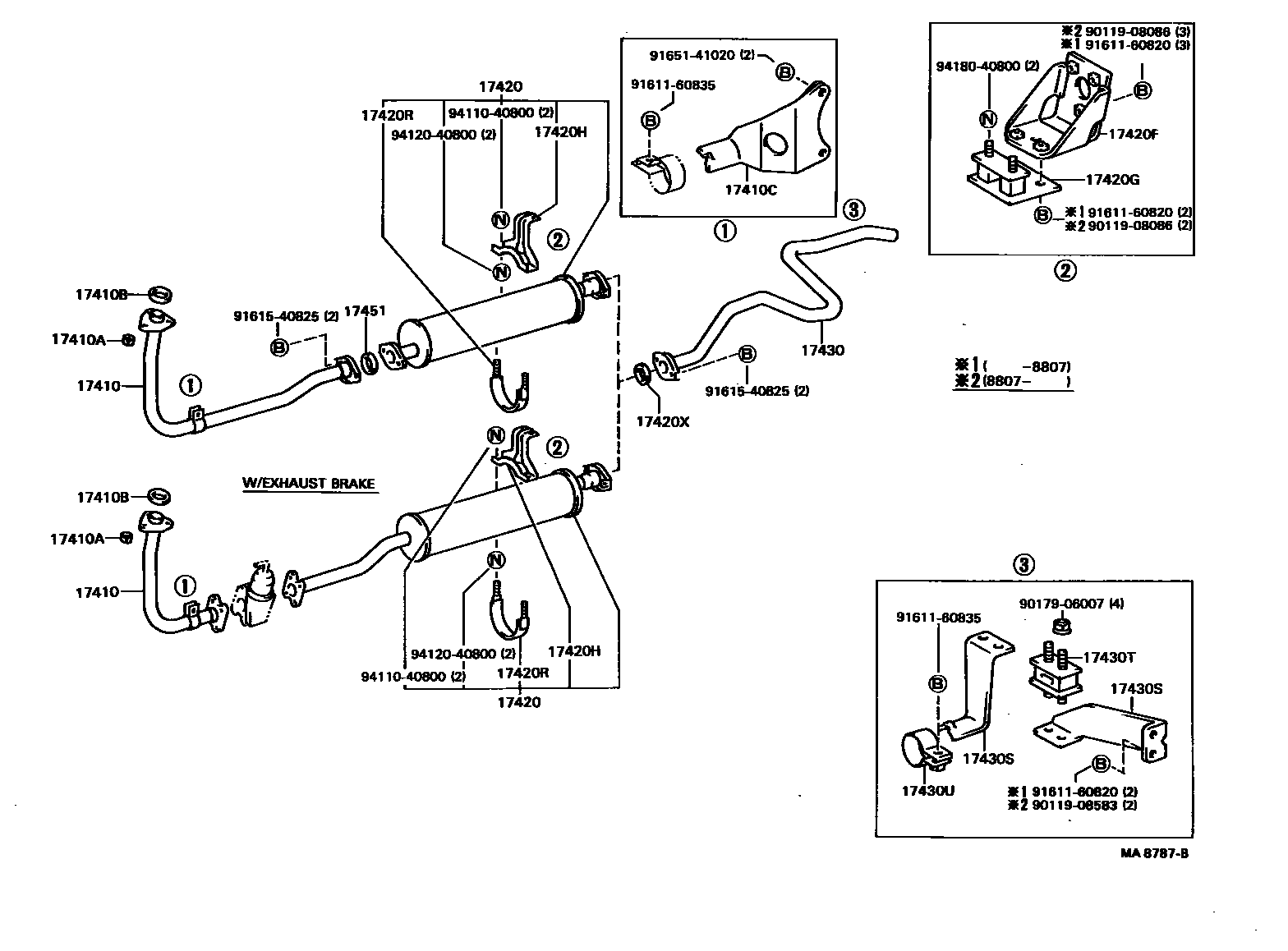

Parts diagram
17410PIPE ASSY, EXHAUST, FRONT
main17401-58160i198808-199208
main17401-58171i199208-199505
main17410-58060i198601-198805
W/EXHAUST BRAKE
main17410-58080i198601-198808
17410ANUT, EXHAUST PIPE SET STUD BOLT
main90179-10070×3i198601-199505
17410BGASKET, EXHAUST PIPE
main90917-06012i198601-198808
main90917-06034i198808-199108
main90917-06059i199108-199505
17410CBRACKET, EXHAUST PIPE FRONT (FOR FRONT)
main17571-58140i198601-198808
main17571-58200i198808-199505
17420PIPE ASSY, EXHAUST, CENTER
main17420-58130i198601-198808
main17420-58220i198805-198808
W/EXHAUST BRAKE
main17420-58410i198808-199310
main17420-58411i199310-199505
17420FBRACKET, EXHAUST PIPE, CENTER
main17573-58040i198601-199505
17420GCUSHION, EXHAUST PIPE CENTER, CENTER
main17563-58010×2i198903-199505
17420HCLAMP NO.1, EXHAUST PIPE CENTER, CENTER
main17576-56020i198601-198808
main17576-58020i198808-199505
17420RCLAMP NO.2, EXHAUST PIPE CENTER, CENTER
main17504-56010i198601-198808
main17504-58010i198808-199505
17420XGASKET, EXHAUST PIPE, CENTER
main90917-06005i198808-199108
main90917-06008×2i198601-198805
main90917-06042i199108-199505
17430PIPE ASSY, EXHAUST, TAIL
main17430-58270i198601-198808
main17430-58271i198808-199505
17430SBRACKET, EXHAUST TAILPIPE (FOR REAR)
main17561-56010i198601-198805
PIPE SIDE
main17574-58040i198601-198805
BODY SIDE
17430TCUSHION, EXHAUST TAILPIPE (FOR REAR)
main17567-61030i198601-199505
17430UCLAMP NO.1, EXHAUST TAILPIPE (FOR REAR)
main90461-32005i198601-199505
17451GASKET, EXHAUST PIPE
main90917-06008i198805-198808
9011908086
9011908583
9017906007
9161160820
9161160835
9161540825
9165141020
9411040800
9412040800
9418040800

25 parts on this diagram · 2 diagrams in section
