STARTER

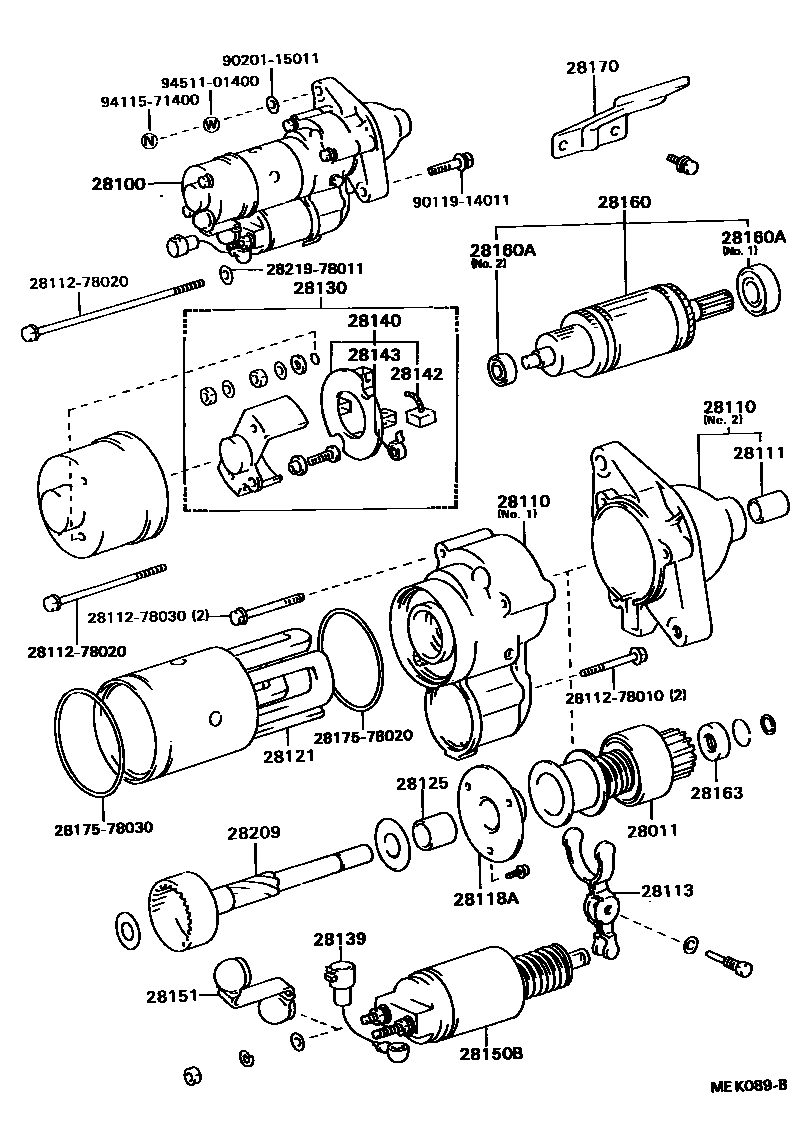

Parts diagram
28011CLUTCH SUB-ASSY, STARTER
main28011-26042i198808-199311
main28011-54010i199210-199505
main28011-78012i198808-199210
28100STARTER ASSY
main28100-72010i198808-199309
main28100-72020i198811-199311
main28100-72130i199309-199311
main28100-78011i198808-199210
main28100-78030i199210-199212
main28100-78031i199212-199309
main28100-78050i199309-199505
28110HOUSING ASSY, STARTER DRIVE
main28110-72010i199311-199505
main28110-72020i198811-199311
main28115-78010i199210-199505
main28115-78021i198808-199210
main28115-78030i198808-199210
28111BUSH(FOR STARTER HOUSING)
main28111-78011i198808-199210
28113LEVER, STARTER PINION DRIVE
main28113-78010i198808-199210
28118APLATE(FOR STARTER YOKE)
main28118-77090i199210-199505
main28118-78011i198808-199210
28121COIL, STARTER FIELD
main28121-78010×2i198808-199210
28125BUSH, STARTER CENTER BEARING
main28125-78010i198808-199210
28130FRAME ASSY, STARTER COMMUTATOR END
main28130-72010i198808-199311
main28130-72020i198811-199311
main28130-78020i198808-199210
main28130-78030i199210-199505
28139WIRE, LEAD, NO.1(FOR STARTER)
main28139-17010i199210-199505
main28139-78010i198808-199210
28140HOLDER ASSY, STARTER BRUSH
main28140-15090i198811-199311
main28140-26070i199311-199505
main28140-77090i199210-199505
main28140-78010i198808-199210
28142BRUSH, STARTER
main28142-78010×4i198808-199210
28143SPRING, STARTER BRUSH
main28143-78010×4i198808-199210
main90099-17112×4i198808-199311
28150SWITCH ASSY, MAGNET STARTER
main28150-72010i198811-199311
main28150-72020i198811-199311
28150BSWITCH ASSY, MAGNETIC
main28150-34080i198808-199311
main28150-72020i198811-199311
main28150-78021i198808-199210
main28150-78030i199210-199505
28151PLATE, LEAD, SWITCH CONNECTING
main28151-78010i198808-199210
28160ARMATURE ASSY, STARTER
main28160-15090i198811-198908
main28160-15091i198908-199311
main28160-26070i198808-198908
main28160-26071i199311-199505
main28160-56140i199210-199505
main28160-78010i198808-199210
28160ABEARING, STARTER ARMATURE
main28126-78010i198808-199210
main28253-45020i199311-199505
main28253-78010i198808-199210
main90099-10113i199311-199505
main90099-10131i199210-199505
main90099-10143i198811-199311
main90099-10144i198811-199311
main90099-54120i199210-199505
28163NUT OR COLLAR, PINION STOP, STARTER
main28163-78010i198808-199210
28170COVER ASSY, STARTER
main28170-78010i198808-199505
28209SHAFT SUB-ASSY, STARTER
main28209-78010i198808-199210
2811278010BOLT, HOUSING SET
2811278020BOLT, HOUSING SET
2811278030BOLT, HOUSING SET
2817578020PACKING, STARTER BEARING COVER
2817578030PACKING, STARTER BEARING COVER
2821978011WASHER, STARTER CLUTCH SPRING, A
9011914011
9020115011
9411571400
9451101400

31 parts on this diagram · 5 diagrams in section
