CYLINDER HEAD

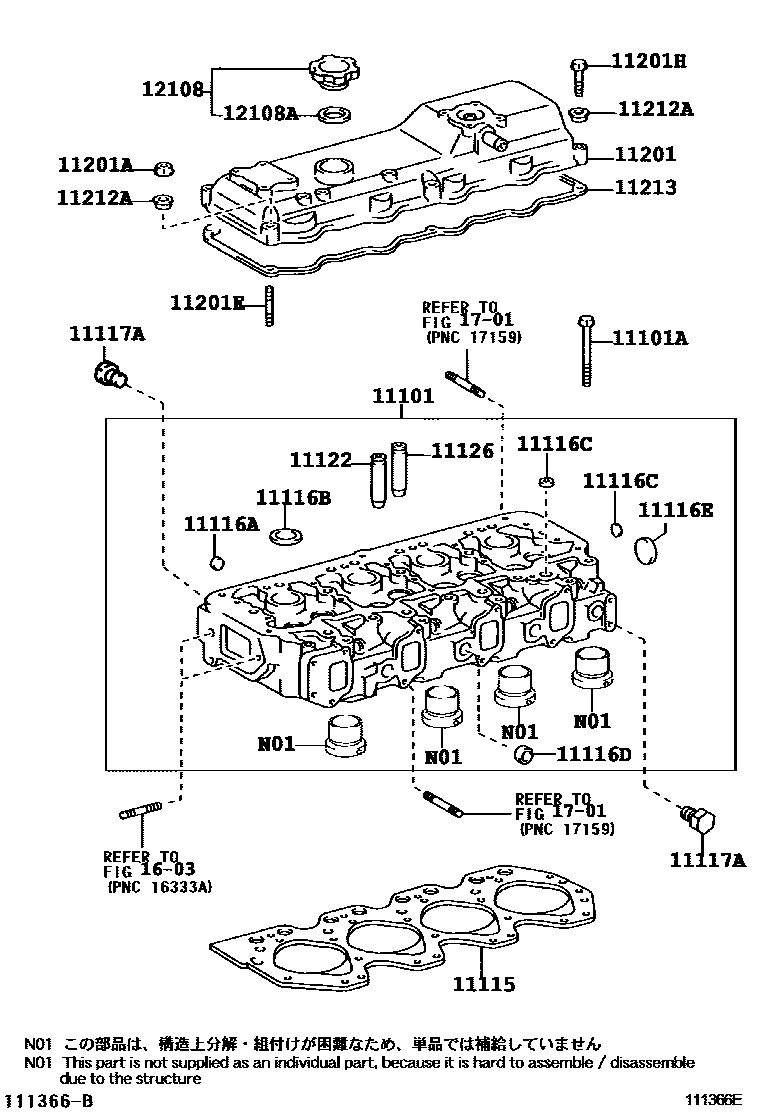

Parts diagram
11101HEAD SUB-ASSY, CYLINDER
main11101-49386i200005-200108
main11101-49387i200406
main11101-49435i200010-200306
main11101-58110i199905-200302
main11101-58111i200302-200406
main11101-78050i199906-200112
main11101-78051i200112-200406
main11101-78060i199905-200112
main11101-78061i200112-200406
main11101-78070i200005-200010
main11101-78080i200010-200112
main11101-78081i200210-200406
main11101-78130i200310-200406
main11101-78140i200406-200610
main11101-78170i200601-200705
main11101-79266i200406
main11101-79276i200005-200306
main11101-79305i200005-200206
main11101-79306i200406
11101ABOLT(FOR CYLINDER HEAD SET)
main90031-05144×3i200310-200406
main90031-09051×9i200406-200610
main90038-01023×4i199905-200406
main90038-01024×5i199905-200406
main90910-02084×18i200005-200306
main90910-02091×10i200005-200406
main90910-02155×18i200310-200406
11115GASKET, CYLINDER HEAD
main11115-58081i199905-200406
main11115-58131i200005-200306
main11115-58180i199905-200406
main11115-58190i199905-200406
main11115-75031i200406
main11115-78020i199905-199908
main11115-78021i199908-200112
main11115-78030i200112-200406
main11115-78050i200310-200406
main11115-78051i200406-200705
main11115-78060i200406-200610
11116APLUG, TIGHT, NO.1
main90331-12004×4i199905-200406
main90331-14006×4i200406-200705
main96411-62800i200406
11116BPLUG, TIGHT, NO.2
main90033-31024×4i199905-200206
main90033-31028×4i200310-200406
main96411-62500×8i200406-200705
main96411-64000×4i199905-200406
11116CPLUG, TIGHT, NO.3
main90033-31020×4i200406-200610
main96411-62000×5i199905-200406
main96411-63000×4i200406-200705
11116DPLUG, TIGHT, NO.4
main90033-31023×5i200010-200406
main90033-31026×2i200310-200406
main96411-62800×3i199905-200406
main96411-64000i200406-200705
11116EPLUG, TIGHT, NO.5
main90033-31022×8i200406-200610
main96411-64000i200302-200406
11117APLUG, W/HEAD TAPER SCREW, NO.1
main90345-54005×2i199905-200406
11122BUSH, INTAKE VALVE GUIDE
main11122-16010×8i200005-200406
main11122-56030×4i199905-200406
main11122-58020×8i200406
main11122-89101×8i200406-200705
main11123-16010×8i200005-200306
main11123-16020×8i200406
11126BUSH, EXHAUST VALVE GUIDE
main11122-56030×4i199905-200406
main11122-58020×8i200306-200406
main11122-89101×8i200310-200406
main11126-50050×8i200406
main11127-50050×8i200406
11201COVER SUB-ASSY, CYLINDER HEAD
main11201-48040i200406
main11201-58060i199905-200406
main11201-75020i200005-200306
main11201-75040i200406
main11201-78030i200310-200406
main11211-78020i199905-200112
main11211-78021i200112-200406
main11211-78060i200406-200610
11201ANUT, CAP(FOR CYLINDER HEAD COVER)
main90179-08040×2i200005-200306
11201EBOLT, STUD(FOR CYLINDER HEAD COVER SET)
main92112-60835×2i200005-200306
main92112-60850×2i199905-200406
main92112-80835×2i200403-200406
11201HBOLT(FOR CYLINDER HEAD COVER)
main90031-05013×13i199905-200406
main90031-05123×2i200406-200705
main90031-05128×13i200406-200610
main90031-05133×2i200406-200705
main91511-60835×4i200005-200306
main91511-B0835×4i200406
main91511-B0850×4i199905-200406
main91511-J0625×10i200005-200406
main91513-J0628×10i200005-200306
11212ACUSHION, CYLINDER HEAD COVER
main11228-56010×6i199905-200406
11213GASKET, CYLINDER HEAD COVER
main11213-58021i200306-200406
main11213-58030i199905-200406
main11213-75030i200005-200406
main11213-78020i200406-200610
main11213-78030i200310-200406
12108CAP SUB-ASSY, OIL FILLER
main12108-78010i200310-200406
main12180-55010i200406
main12180-65011i200005-200406
12108AGASKET(FOR OIL FILLER CAP)
main90430-37140i200005-200306
1603RADIATOR & WATER OUTLET

21 parts on this diagram · 9 diagrams in section
