CYLINDER HEAD

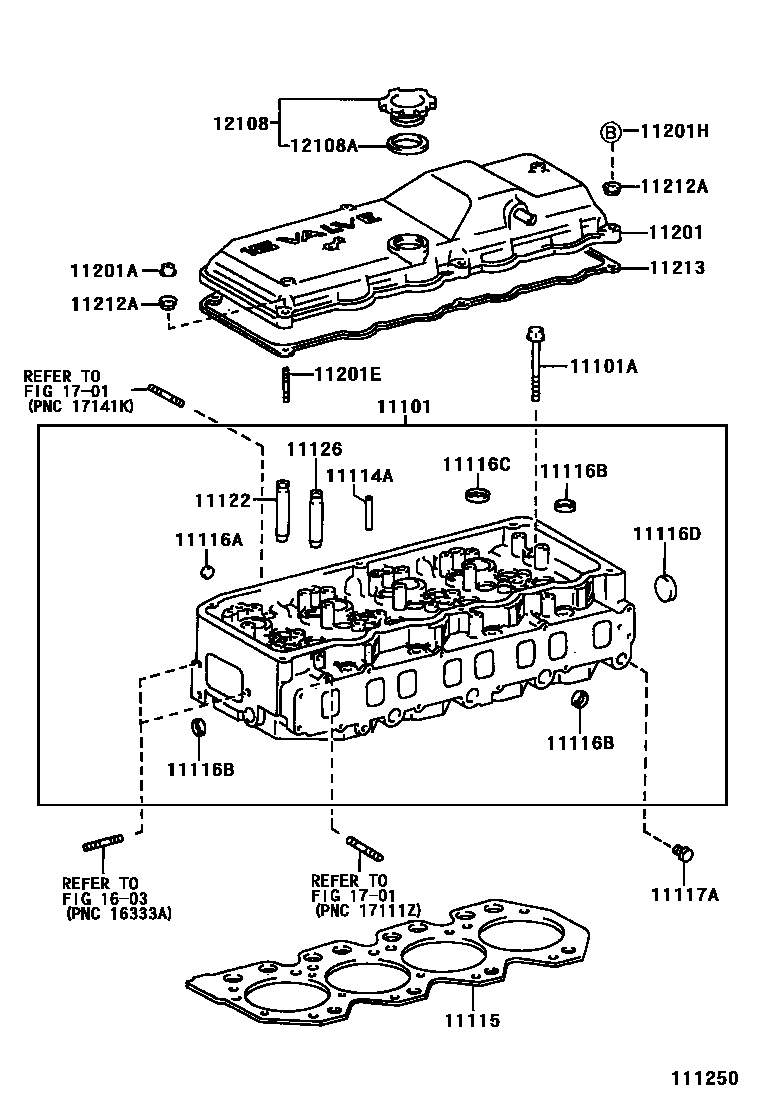

Parts diagram
11101HEAD SUB-ASSY, CYLINDER
main11101-49385i199605-199904
main11101-49386i199904-200005
main11101-58051i199505-199906
main11101-58080i199505-199904
main11101-58081i199904-199906
main11101-58090i199505-199904
main11101-58091i199904-199905
main11101-79086i199505-199704
main11101-79087i199704-199904
main11101-79105i199505-199704
main11101-79106i199704-199812
main11101-79275i199812-200005
main11101-79285i199904-200005
main11101-89101i199510-199708
main11101-89102i199708-199809
main11101-89103i199809-199905
11101ABOLT(FOR CYLINDER HEAD SET)
main90031-09051i199510-199905
main90910-02084i199505-200005
main90910-02091i199505-200005
11114APIN, STRAIGHT
main90250-09007i199505-200005
11115GASKET, CYLINDER HEAD
main11115-58080i199505-199905
main11115-58081i199905
main11115-58130i199505-199905
main11115-58131i199905-200005
main11115-58140i199505-199905
main11115-58141i199905
main11115-58150i199505-199905
main11115-58151i199905
main11115-75030i199505-199903
main11115-75031i199903-200005
main11115-89103i199510-199708
main11115-89104i199708-199806
main11115-89105i199806-199905
11116APLUG, TIGHT, NO.1
main90331-12004i199505
main90331-14006i199505-200005
main90331-17002i199510-199905
main96411-62800i199505-200005
11116BPLUG, TIGHT, NO.2
main90033-31015i199510-199905
main96411-62500i199505-200005
main96411-64000i199505
11116CPLUG, TIGHT, NO.3
main90331-14005i199510-199905
main96411-62000i199505
main96411-63000i199505-200005
11116DPLUG, TIGHT, NO.4
main90331-30001i199510-199905
main96411-62800i199505
main96411-64000i199505-200005
11117GASKET, CAMSHAFT HOUSING, NO.1
main11117-89101i199510-199905
11117APLUG, W/HEAD TAPER SCREW, NO.1
main90345-54005i199505
11122BUSH, INTAKE VALVE GUIDE
main11122-16010i199704-200005
main11122-16020i199505-199704
main11122-56030i199505
main11122-58010i199505-200005
main11122-58020i199904
main11122-89101i199510-199905
main11123-16010i199704-200005
main11123-16020i199505-199704
11126BUSH, EXHAUST VALVE GUIDE
main11122-56030i199505
main11122-58010i199505-200005
main11122-58020i199904
main11122-89101i199510-199905
main11126-50040i199505-199704
main11126-50050i199704-200005
main11127-50040i199505-199704
main11127-50050i199704-200005
11201COVER SUB-ASSY, CYLINDER HEAD
main11201-48040i199605-200005
main11201-58040i199505
main11201-58050i199505
main11201-75020i199505-200005
main11201-89101i199510-199905
11201ANUT, CAP(FOR CYLINDER HEAD COVER)
main90179-08025i199505-199905
main90179-08040i199905-200005
11201EBOLT, STUD(FOR CYLINDER HEAD COVER SET)
main92112-60835i199505-200005
11201HBOLT(FOR CYLINDER HEAD COVER)
main90031-05013i199510-199812
main90031-05019i199901-199904
main90031-05042i199812-199901
main90031-05066i199904-199905
main91511-60835i199505-200005
main91511-60850i199505
main91513-J0628i199505-200005
11212ACUSHION, CYLINDER HEAD COVER
main11228-56010i199505-200005
11213GASKET, CYLINDER HEAD COVER
main11213-58020i199505-199903
main11213-58021i199903-200005
main11213-58030i199505-199906
main11213-75030i199505-200005
main11213-89102i199510-199905
12108CAP SUB-ASSY, OIL FILLER
main12108-78010i199510-199905
main12180-55010i199505-200005
main12180-65011i199505-200005
12108AGASKET(FOR OIL FILLER CAP)
main90430-37140i199505-200005
1603
1701

22 parts on this diagram · 7 diagrams in section
