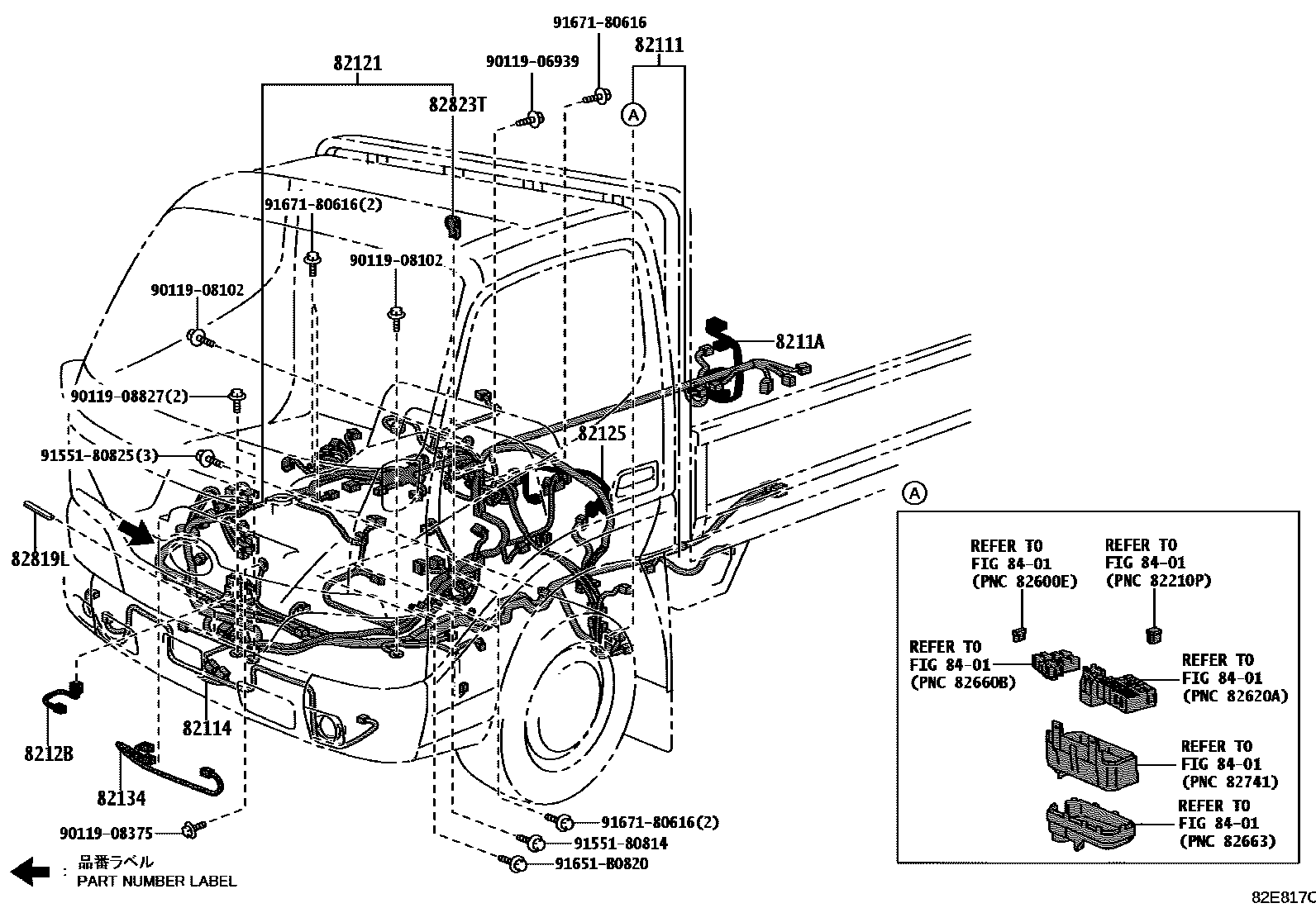

WIRING & CLAMP

0001 1�������� 0002 1�������� 0003 1������������ & ��� 0004 1����� 0005 1����� 0006 1����� & ������ 0007 1����� & ������ 0008 1����

82111WIRE, ENGINE ROOM MAIN

main82111-25N10iGDY231..SCB..5F202108-202305

main82111-25R40iGDY231..SCB..6FC202108-202305

main82111-25R90iTRY230..5F..125T202108-202305

main82111-25S00iTRY230..6FC..125T202108-202305

main82111-25S80iGDY231..DCB..5F202108-202305

main82111-25S90iGDY231..DCB..6FC202108-202305

main82111-25T00iTRY230..5F..10T202108-202305

main82111-25T10iTRY230..6FC..10T202108-202305

main82111-25T20iGDY281..SCB..5F202108-202305

main82111-25T30iGDY281..6FC..15T202108-202305

main82111-25T40iGDY281..DCB..5F202108-202305

main82111-25T50iGDY281..6FC..125T202108-202305

main82111-25T60iGDY231..SCB..5F202305-202509

main82111-25T70iGDY231..SCB..6FC202305-202509

main82111-25T80iGDY281..SCB..5F202305-202509

main82111-25T90iGDY281..6FC..15T202305-202509

main82111-25U00iTRY230..5F..125T202305-202405

main82111-25U10iTRY230..6FC..125T202305-202405

main82111-25U20iGDY231..DCB..5F202305-202509

main82111-25U30iGDY231..DCB..6FC202305-202509

main82111-25U40iTRY230..5F..10T202305-202405

main82111-25U50iTRY230..6FC..10T202305-202405

main82111-25U60iGDY281..DCB..5F202305-202509

main82111-25U70iGDY281..6FC..125T202305-202509

main82111-25U80iTRY230..5F..125T202405-202505

main82111-25U90iTRY230..6FC..125T202405-202505

main82111-25V00iTRY230..5F..10T202405-202505

main82111-25V10iTRY230..6FC..10T202405-202505

82114WIRE, ENGINE ROOM, NO.4

main82114-37270supersedes 82114-37290iGDY231,281..CBU,IV3; GDY231,281..IV6202108-202509

8211AWIRE, ENGINE ROOM, NO.6

main8211A-25020iGDY231,281202108-202509

82121WIRE, ENGINE

main82121-25590iGDY231,281..5F202108-202509

main82121-25630iGDY231,281..6FC202108-202509

main82121-25690iTRY230..5F202108

main82121-25700iTRY230..6FC202108

82125WIRE, TRANSMISSION

main82125-25260iTRY230..5F202108

main82125-25280iGDY281..5F202108-202509

8212BWIRE, ENGINE, NO.10

main8212B-25010iGDY231,281202108-202509

82134WIRE, COWL, NO.4

main82134-37010iGDY231,281,TRY230202108-202305

main82134-37040iTRY230202305

82819LPROTECTOR, WIRING HARNESS, NO.27

main82817-37540iGDY231,281202403-202501

82823TCAP, ALTERNATOR TERMINAL

main82823-22070iTRY230202108

main82823-25010iGDY231,281202108-202509

8401SWITCH & RELAY & COMPUTER

→ Go to FIG 84-01

9011906939

main90119-06939

9011908102

main90119-08102

9011908375

main90119-08375

9011908827

main90119-08827

9155180814

main91551-80814

9155180825

main91551-80825

91651B0820

main91651-B0820

9167180616

main91671-80616

18 parts on this diagram · 8 diagrams in section
