BRAKE MASTER CYLINDER

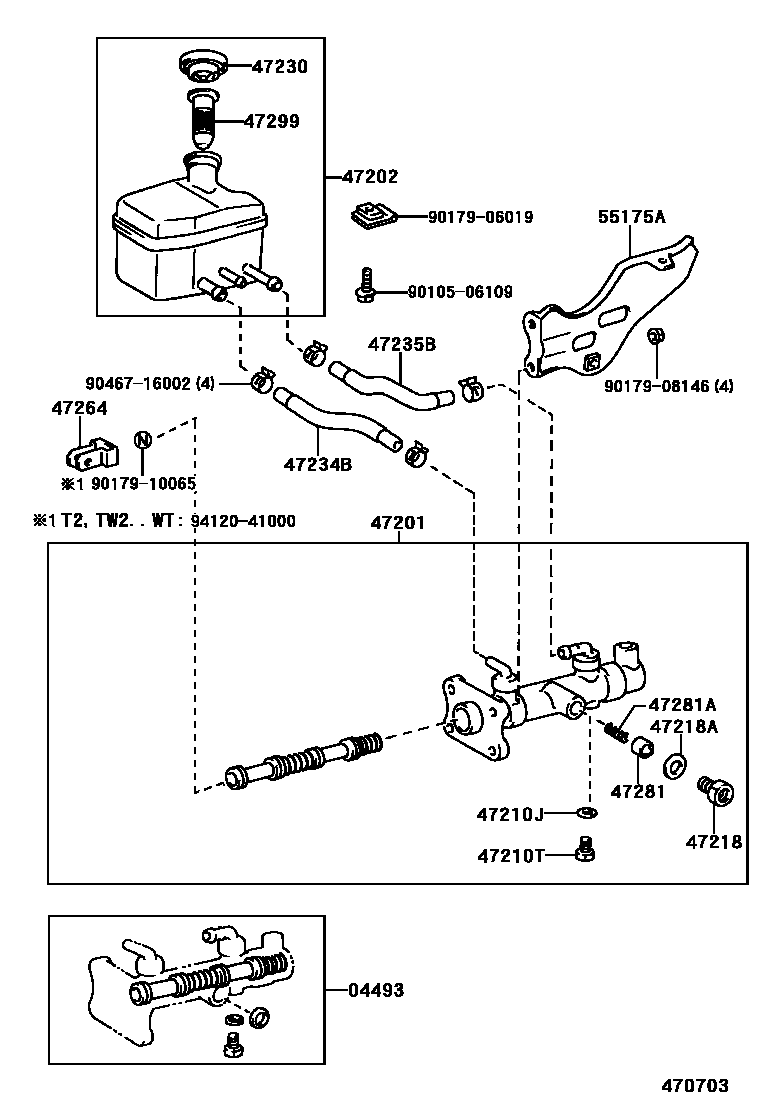

Parts diagram
04493CYLINDER KIT, BRAKE MASTER
main04493-25080i199505
47201CYLINDER SUB-ASSY, BRAKE MASTER
main47201-25200i199505
47202RESERVOIR SUB-ASSY, BRAKE MASTER CYLINDER
main47220-37020i199505
main47220-37030i199505
47210JGASKET(FOR MASTER CYLINDER)
main90430-06104i199505
47210TBOLT(FOR BRAKE MASTER CYLINDER)
main90109-06008i199505
47218PLUG, MASTER CYLINDER FLUID OUTLET
main47218-30040i199505
47218AGASKET(FOR FLUID OUTLET PLUG)
main90430-11001i199505
47230CAP ASSY, BRAKE MASTER CYLINDER RESERVOIR FILLER
main47230-37020i199505
47234BTUBE, RESERVOIR, NO.1
main47234-37060i199505
47235BTUBE, BRAKE MASTER CYRINDER RESERVOIR, NO.2
main47235-37040i199505
47264CLEVIS, MASTER CYLINDER PUSH ROD
main47264-22020i199505-199610
main47264-50010i199610
47281VALVE, BRAKE MASTER CYLINDER OUTLET CHECK
main47281-30020i199505
47281ASPRING COMPRESSION(FOR OUTLET CHECK VALVE)
main90501-05012i199505
47299STRAINER, BRAKE MASTER CYLINDER RESERVOIR
main47299-26020i199505
55175ASUPPORT SUB-ASSY, BRAKE MASTER CYLINDER
main55175-37010i199708
main55175-37030i199505-199610
main55175-37040i199703
9010506109
9017906019
9017908146
9017910065
9046716002
9412041000

21 parts on this diagram · 2 diagrams in section
