CLUTCH PEDAL & FLEXIBLE HOSE

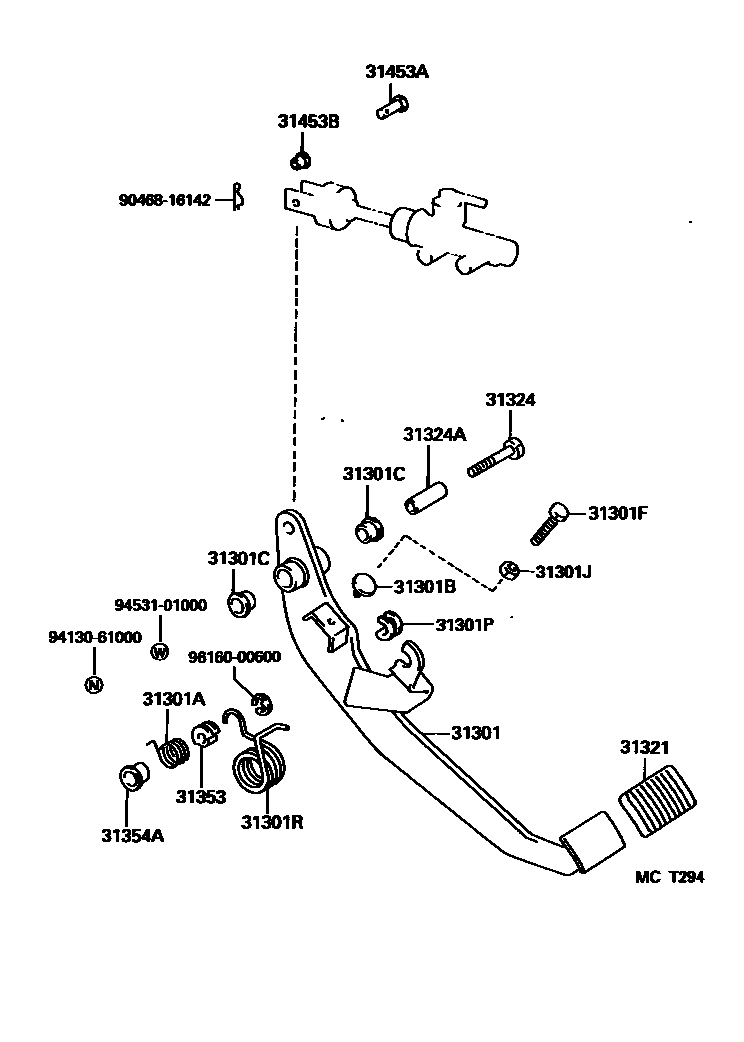

Parts diagram
31301PEDAL SUB-ASSY, CLUTCH
main31301-37090i199505
main31310-25020i199610
main31310-37020i199505-199610
31301ASPRING(FOR CLUTCH PEDAL)
main90508-35004i199505
main90949-03010i199505
31301BCUSHION, NO.1(FOR CLUTCH PEDAL)
main90541-06036i199505
31301CBUSH(FOR CLUTCH PEDAL)
main90386-13007×2i199505
31301FBOLT(FOR CLUTCH PEDAL STOPPER)
main90101-08052i199505
31301JNUT(FOR CLUTCH PEDAL STOPPER)
main94130-60800i199505
31301PBUSH(FOR CLUTCH PEDAL TURNOVER)
main90386-05017i199505
31301RSPRING, COMPRESSION(FOR TURNOVER SPRING SEAT)
main90949-03030i199505-199911
main90949-03103i199911
31321PAD, CLUTCH PEDAL
main31321-14020i199505
31324SHAFT, CLUTCH PEDAL
main91121-51070i199505
31324ACOLLAR, CLUTCH PEDAL SHAFT
main90387-10004i199505
31353HOLDER, CLUTCH PEDAL SPRING
main31353-14010i199505
31354ABUSH(FOR CLUTCH PEDAL SPRING SEAT UPPER)
main90386-13015i199505
31453APIN, W/HOLE(FOR CLUTCH MASTER CYLINDER PUSH ROD CLEVIS)
main90240-08006i199505
31453BBUSH(FOR CLUTCH MASTER CYLINDER PUSH ROD CLEVIS)
main90386-08002i199505
9046816142
9413061000
9453101000
9616000600

19 parts on this diagram · 6 diagrams in section
