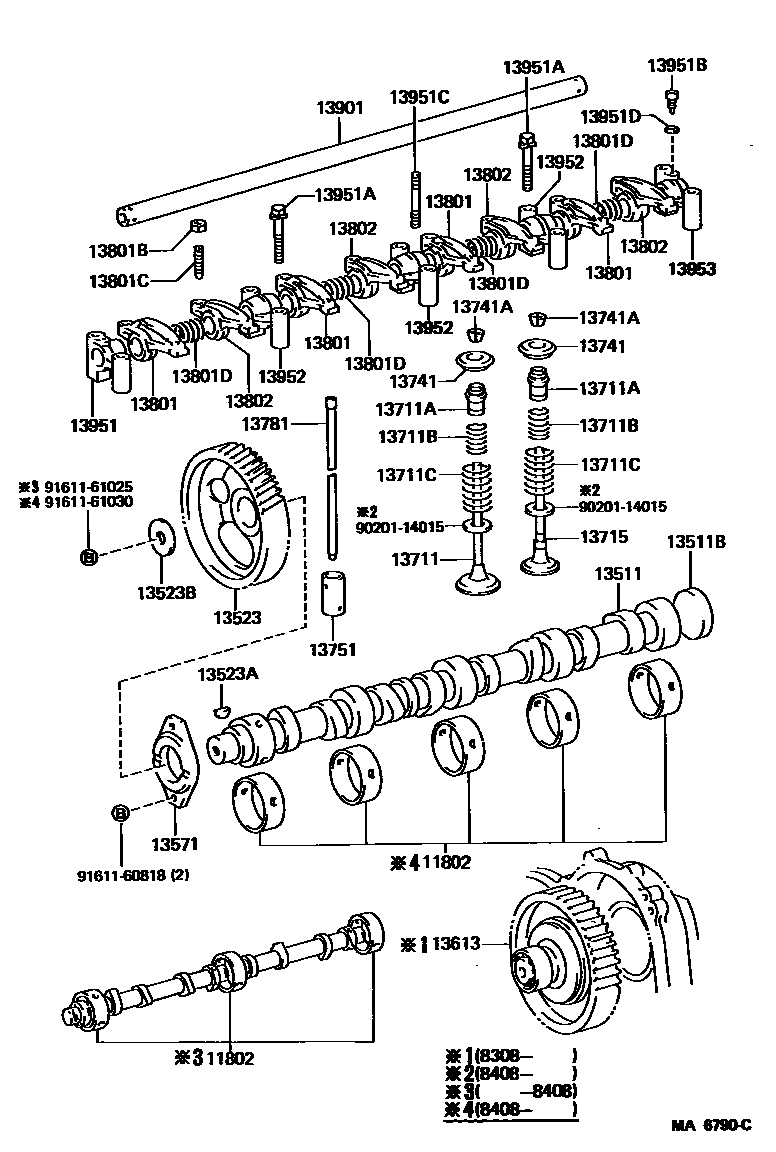

CAMSHAFT & VALVE

11802BEARING SET, CAMSHAFT
STD
STD
STD
U/S 0.125
U/S 0.25
U/S 0.250
U/S 0.50
13511BPLUG, EXPANSION(FOR CAMSHAFT)
OD=51
13523AKEY, WOODRUFF(FOR TIMING GEAR)
13711VALVE, INTAKE
13711BSPRING, COMPRESSION(FOR INNER)
WD=4.35,CW=6.25
WD=4.4,CW=6.3
WD=4.5,CW=6.25
WD=4.5,CW=6.5
13711CSPRING, COMPRESSION(FOR OUTER)
13715VALVE, EXHAUST
LPG PACKAGE
13741RETAINER, VALVE SPRING
13741ALOCK, VALVE SPRING RETAINER
13751LIFTER, VALVE
STD
STD
STD
O/S 0.05
O/S 0.05
O/S 0.05
13781ROD, VALVE PUSH
13801BNUT, HEXAGON(FOR VALVE ADJUSTING)
13801CSCREW, VALVE ADJUSTING
13801DSPRING, COMPRESSION(FOR ROCKER ARM)
CTR,WD=1.6,CW=9
FR & RR,WD=1.6,CW=7.5
13951ABOLT(FOR ROCKER SUPPORT SET)
*8-1.25PX55-30
*8-1.25PX64.5-15
*8-1.25PX69.5-16
*8-1.25PX55-30
*8-1.25PX65-30
13951CBOLT, STUD(FOR ROCKER SUPPORT)
L=109.5,S=16&18
L=84,S=9&29
L=76,S=12&18
13951DWASHER, SEAL(FOR HEAD COVER SET)
9020114015
main90201-14015
9161160818
main91611-60818
9161161025
main91611-61025
9161161030
main91611-61030
34 parts on this diagram · 6 diagrams in section
