LPG(CARBURETOR) FUEL PIPE

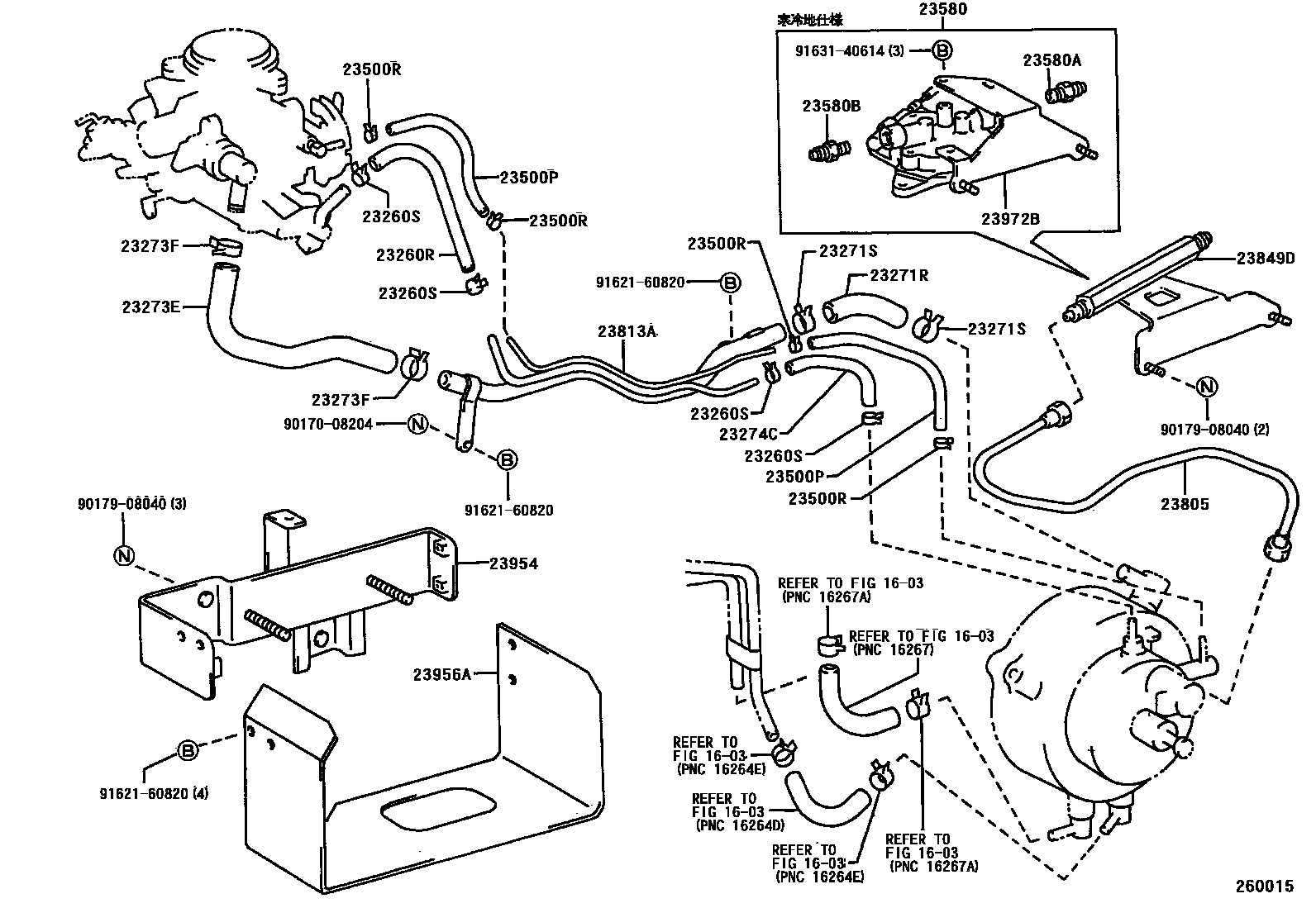

Parts diagram
1603
23260RHOSE, LPG INJECTOR
main95333-08030i199610
23260SCLAMP OR CLIP(FOR LPG INJECTOR HOSE)
main90467-13001i199610
23271RHOSE, FUEL, NO.1(FOR LPG REGULATOR TO LPG CARBURETOR)
main23271-75050i199610
23271SCLAMP OR CLIP(FOR FUEL HOSE NO.1)
main90467-26005i199610
23273EHOSE, FUEL, NO.3(FOR LPG REGULATOR TO LPG CARBURETOR)
main23273-75011i199610
23273FCLAMP OR CLIP(FOR FUEL HOSE NO.3)
main90467-26005i199610
23274CHOSE, FUEL, NO.3
main23274-75010i199610
23500PHOSE, NO.2(FOR LPG REGULATOR TO LPG CARBURETOR)
main95333-04030i199610
23500RCLAMP OR CLIP, NO.2(FOR LPG REGULATOR TO LPG CARBURETOR)
main96132-41000i199610
23580PREHEATER ASSY, LPG
main23580-75010i199610
23580AUNION, FUEL PIPE(FOR INLET)
main90404-14064i199610
23580BUNION, FUEL PIPE(FOR OUTLET)
main90404-14064i199610
23805PIPE SUB-ASSY, LPG REGULATOR
main23805-75020i199610
23813APIPE, LPG FUEL
main23813-75020i199610
23849DSUPPORT, FUEL PIPE
main23849-75010i199610
23954BRACKET, LPG REGULATOR
main23954-75020i199610
23956ACOVER, LPG REGULATOR
main23956-75020i199610
23972BBRACKET, LPG PREHEATER
main23972-73030i199610
9017008204
9017908040
9162160820
9163140614

23 parts on this diagram · 1 diagram in section
