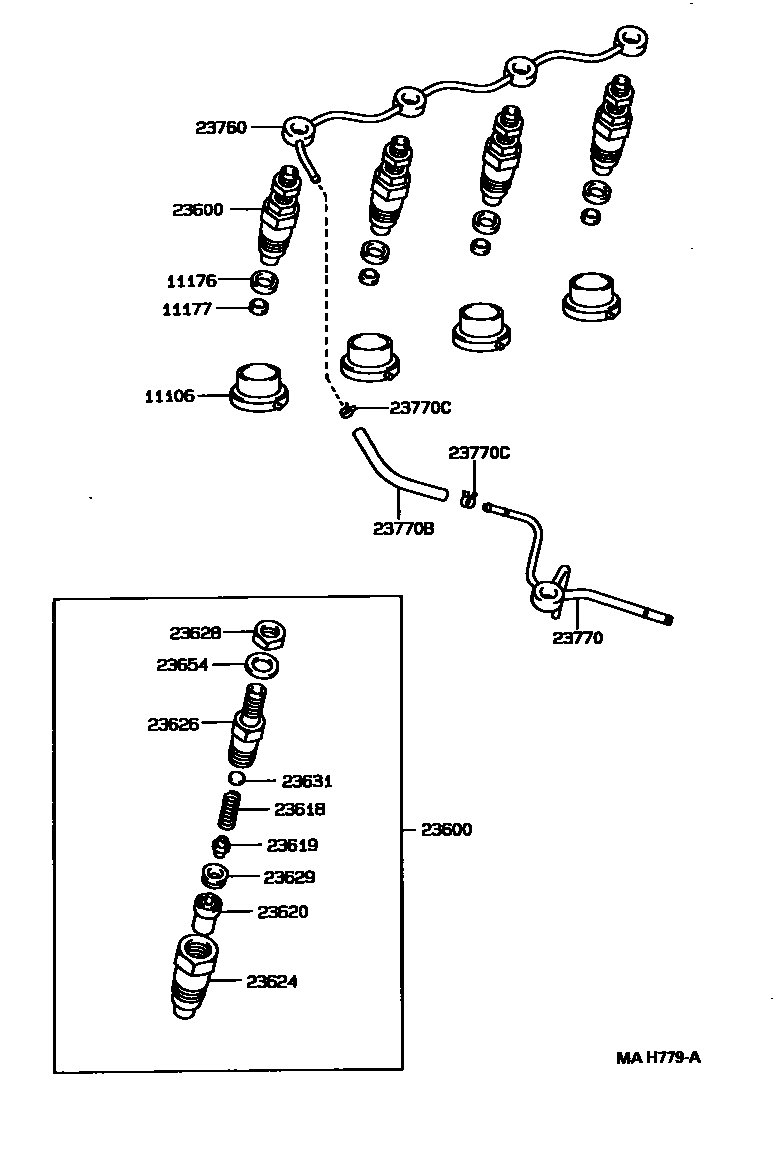

INJECTION NOZZLE

0001 1 0002 1

11106CHAMBER SUB-ASSY, COMBUSTION

main11106-54120i3L..LH81,LY151199505-199905

main11106-54170i5L..LH82,LY152199905-199909

main11106-54171i5L..LH82,LY152199909

sub11106-54170

main11106-58020i3B..BU68199505

11176SEAT, INJECTION NOZZLE

main11176-56010i3B..BU68199505

main11176-64010i3L,5L..LH8#,LY15#199505

11177GASKET, INJECTION NOZZLE SEAT

main11177-54020i3L,5L..LH8#,LY15#199505

main11177-56010i3B..BU68199505

23600HOLDER & NOZZLE SET, NOZZLE

main23600-58080i3B..BU68199505

main23600-59225i3L..LH81,LY151199505-199905

main23600-59266i5L..LH82,LY152199905

main23600-59315i5L..LH82,LY152199905

23618SPRING, NOZZLE HOLDER PRESSURE

main23618-46010i3B..BU68199505

main23618-54730i3L,5L..LH8#,LY15#199505

23619PIN, NOZZLE HOLDER PRESSURE

main23619-46010i3B..BU68199505

main23619-64010i3L,5L..LH8#,LY15#199505

23620NOZZLE ASSY

main23620-58080i3B..BU68199505

main23620-59045i3L..LH81,LY151199505-199905

main23620-59115i5L..LH82,LY152199905

23624NUT, NOZZLE RETAINING

main23624-58080i3B..BU68199505

main23624-64040i3L..LH81,LY151199505-199601

sub23624-64041

main23624-64041i3L..LH81,LY151199601-199905

23626BODY SUB-ASSY, NOZZLE

main23626-58080i3B..BU68199505

23628NUT(FOR RING PACKING SETTING)

main23628-46010i3B..BU68199505

main23628-64010i3L,5L..LH8#,LY15#199505

23629PIECE, DISTANCE(FOR NOZZLE)

main23629-46010i3B..BU68199505

main23629-54080i3L,5L..LH8#,LY15#199505

23631WASHER(FOR NOZZLE HOLDER PRESSURE SPRING)

main23631-46010i3B..BU68199505

main23631-64010i3L,5L..LH8#,LY15#199505

main23631-64012i3L,5L..LH8#,LY15#199505

main23631-64014i3L,5L..LH8#,LY15#199505

main23631-64016i3L,5L..LH8#,LY15#199505

main23631-64018i3L,5L..LH8#,LY15#199505

main23632-46010i3B..BU68199505

main23632-64010i3L,5L..LH8#,LY15#199505

main23632-64012i3L,5L..LH8#,LY15#199505

main23632-64014i3L,5L..LH8#,LY15#199505

main23632-64016i3L,5L..LH8#,LY15#199505

main23632-64018i3L,5L..LH8#,LY15#199505

main23633-46010i3B..BU68199505

main23633-64010i3L,5L..LH8#,LY15#199505

main23633-64012i3L,5L..LH8#,LY15#199505

main23633-64014i3L,5L..LH8#,LY15#199505

main23633-64016i3L,5L..LH8#,LY15#199505

main23633-64018i3L,5L..LH8#,LY15#199505

main23634-46010i3B..BU68199505

main23634-64010i3L,5L..LH8#,LY15#199505

main23634-64012i3L,5L..LH8#,LY15#199505

main23634-64014i3L,5L..LH8#,LY15#199505

main23634-64016i3L,5L..LH8#,LY15#199505

main23634-64018i3L,5L..LH8#,LY15#199505

main23635-46010i3B..BU68199505

main23635-64010i3L,5L..LH8#,LY15#199505

main23635-64012i3L,5L..LH8#,LY15#199505

main23636-46010i3B..BU68199505

main23637-46010i3B..BU68199505

main23638-46010i3B..BU68199505

main23639-46010i3B..BU68199505

main23641-46010i3B..BU68199505

main23642-46010i3B..BU68199505

main23643-46010i3B..BU68199505

main23644-46010i3B..BU68199505

main23645-46010i3B..BU68199505

main23646-46010i3B..BU68199505

main23647-46010i3B..BU68199505

main23648-46010i3B..BU68199505

main23649-46010i3B..BU68199505

main23651-46010i3B..BU68199505

main23652-46010i3B..BU68199505

23654WASHER(FOR RING PACKING)

main23654-46010i3B..BU68199505

main23654-64010i3L,5L..LH8#,LY15#199505

23760PIPE ASSY, NOZZLE LEAKAGE

main23760-54030i3L,5L..LH8#,LY15#199505

main23760-56040i3B..BU68199505

23770PIPE ASSY, NOZZLE LEAKAGE, NO.2

main23764-54080i3L..LH81,LY151199505-199905

main23764-54090i5L..LH82,LY152199905

main23770-58050i3B..BU68199505

23770BHOSE, FUEL

main95333-04020i3L,5L..LH8#,LY15#199505

23770CCLAMP OR CLIP(FOR FUEL HOSE SET)

main96132-41000i3B..BU68199505

main96133-41000i3L,5L..LH8#,LY15#199505

sub96132-51000

17 parts on this diagram · 2 diagrams in section
